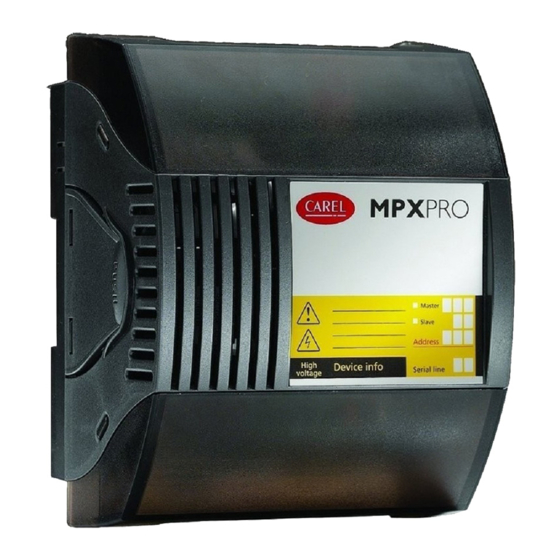

Smeva MPX PRO Betriebs- Und Wartungsanleitung
Kühlstellenregler
Inhaltszusammenfassung für Smeva MPX PRO
- Seite 1 Betriebs- und Serviceanleitung MPX PRO Kühlstellenregler Smeva BV John F. Kennedylaan 27 5555 XC Valkenswaard NL +31-(0)40-2073200 www.smeva.nl Spezifikation der Betriebsanleitung: Version 1.1 - 14.01.2020...
- Seite 2 Betriebs- und Wartungsanleitung ©(NL) Copyright Deze handleiding is een uitgave van Smeva B.V. Valkenswaard Nederland. Niets uit deze uitgave mag worden gekopieerd (inclusief vertalingen) als geheel of in gedeelte(n) bijvoorbeeld door fotokopiëren, microfilms of gebruik in databanken als in computers, zonder de voorafgaande schriftelijke toestemming van de uitgever.
-
Seite 3: Inhaltsverzeichnis
Manuelle Einstellungen Smeva ......................... 18 Master-Slave-Konfiguration ........................18 Elektronisches Expansionsventil ....................... 18 Zweiter Abtaufühler ..........................19 Ein-/Aus-Funktion definieren ........................19 Tag-/Nacht-Schaltung ..........................20 Meldungen und Alarme ............................. 21 Alarmprotokoll ..............................22 Smeva Temperatur- und Drucksensoren ...................... 22 __________________________________________________________________________________ SMEVA PRODUCTS... -
Seite 4: Einleitung
0143302 – MPX PRO EEV für das elektronische Expansionsventil Carel E2V (Schrittmotor) Für jede Art von Kühlung, die Smeva mit der MPX PRO liefert, ist ein Parametersatz verfügbar, der ab Werk vorprogrammiert und getestet wird. Dadurch kann die Kühlung vor Ort schnell in Betrieb genommen werden. -
Seite 5: Schalterfunktionen
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 2. Schalterfunktionen In Kombination mit dem Carel MPX PRO Regler sind fünf verschiedene Schalter neben der Benutzeranzeige möglich. Achtung: Reihenfolge kann abweichen Ein/Aus Tag/Nacht Arbeitsplatten- Scheiben- Frontbe- heizung heizung leuchtung Ein/Aus Schalter: Funktionsbeschreibung Kontrolle... -
Seite 6: Benutzeranzeige
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 3. Benutzeranzeige Jede Theke verfügt über eine oder mehrere Benutzeranzeigen. Die Benutzeranzeige verfügt über vier Bedienungsknöpfe. BENUTZERANZEIGE 3.1 Symbolliste Benutzeranzeige Die folgende Liste beschreibt die Bedeutung der Symbole, die auf der Benutzeranzeige angezeigt werden können. Auf der Anzeige leuchten die Symbole kurz auf, aber bleiben normalerweise nicht sichtbar. -
Seite 7: Funktion Der Bedienungsknöpfe Auf Der Benutzeranzeige
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 3.2 Funktion der Bedienungsknöpfe auf der Benutzeranzeige Anzeige während des Einstellung Funktion Benutzeranzeige Einstellens/Bemerkungen Schaltflächen Dauer Wert Anzeige blinkt Sollwert Temperatureinstellung Wert einstellen Sollwert speichern und zurück Häufige Parameter Erster F-Parameter wird auf der 5 Sek. - Seite 8 MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung Während des Einschaltens, Knopf Parameter-Reset: zurück beim Werkseinstellungen gedrückt halten. zurücksetzen zu Satz „X“ (*) Einschalten Siehe Werkseinstellungen Smeva 5 Sek. & Alarmspeicher anzeigen Passwort eingeben: 44 & Alarme Siehe Alarmprotokoll Manuell zurückgesetzter 5 Sek. rES zeigt einen Reset an &...
-
Seite 9: Programmieren Über Die Benutzeranzeige
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 4. Programmieren über die Benutzeranzeige Über die Benutzeranzeige können Parameter geändert oder ausgelesen werden. Es gibt drei Arten von Parametern: Häufige (F), Konfiguration (C) und erweitert (A). Die Art der Parameter finden Sie in der Parameterliste. -
Seite 10: Zugriff Auf Die Häufigen Parameter Typ F
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 4.3 Zugriff auf die häufigen Parameter Typ F Die F-Parameter sind die am häufigsten verwendeten Parameter, wie Kalibrierung der Fühler, Sollwert und Schaltdifferenz, Abtauendtemperatur und Dauer. Siehe auch Parameterliste am Ende dieser Anleitung. Vorgehensweise: ... -
Seite 11: Parameter Anpassen
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 4.6 Parameter anpassen Nach der Auswahl der gewünschten Programmierebene (A, C oder F): verwenden, um die gewünschten Parameter auszuwählen; beim Durchgehen dieser Parameter leuchtet auf der Anzeige ein Symbol auf, das anzeigt zu welchem Menü der Parameter gehört (siehe folgende Tabelle). -
Seite 12: Untergeordnete Parameter Anpassen: Datum Und Zeit
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 4.7 Untergeordnete Parameter anpassen: Datum und Zeit Einige Parameter, wie Datum und Zeit, Abtauschema und Tag-/Nachtzyklus haben noch untergeordnete Parameter. Anhand von Datum/Zeit durchlaufen wir beispielhaft die Einstellungen: länger als 5 Sekunden gleichzeitig gedrückt halten; auf der Anzeige blinkt jetzt die Zahl 0. -
Seite 13: Untergeordnete Parameter Anpassen: Abtauzeiten
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 4.8 Untergeordnete Parameter anpassen: Abtauzeiten Es kann sinnvoll sein, die fest eingestellten Abtauzeiten aus der Parameterliste am Ende dieser Anleitung entsprechend der Arbeits- oder Öffnungszeiten zu verschieben. länger als 5 Sekunden gleichzeitig gedrückt halten; auf der Anzeige blinkt jetzt die Zahl 0. -
Seite 14: Abtauen Der Verdampfer Und Manuellen Abtauvorgang Starten
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 5. Abtauen der Verdampfer und manuellen Abtauvorgang starten Die eingestellten Abtauvorgänge werden in einem Master-Slave-Netzwerk koordiniert, damit die Temperaturzonen gleichzeitig abtauen und aufeinander warten. Die Kühlung schaltet sich erst wieder ein, wenn alle Abtauendtemperaturen in allen Zonen oder die maximale Abtaudauer erreicht ist. -
Seite 15: Verwenden Der Fernbedienung (Optionales Zubehör)
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 6. Verwenden der Fernbedienung (optionales Zubehör) Mit der Fernbedienung MPXPRO können Einstellungen einfach angepasst und Messwerte kontrolliert werden. Neben den Fernbedienungstasten, die sich auch auf der Benutzeranzeige befinden, stehen eine Reihe von Funktionen zur Verfügung, um Ein- und Ausgänge für Kontrollen und Funktionstests... -
Seite 16: Ein-/Aus-Funktion
Diese Taste ermöglichen den direkten Zugriff auf die wichtigsten Messwerte der verschiedenen Fühler und Zugriff auf die wichtigsten internen Variablen. Eud nur bei elektronischem Ventil (EEV); ACC wird von Smeva nicht verwendet Hierunter finden Sie eine Übersicht, der von Smeva verwendeten Variablen: Wert Air-Off-Temperaturfühler (gelb) Überhitzung in K... - Seite 17 Verbindung mit dem Satzcode) verwendet wurde und welche Parameter von Hand angepasst wurden. Parameter, die nicht von Smeva verwendet werden, sind nicht sichtbar und können auch nicht aufgerufen werden. Die Summerfunktion des Alarms ist standardmäßig ausgeschaltet (Parameter H4 = 1 im Menü...
-
Seite 18: Werkseinstellungen Carel
1. Slave = 1, 2. = 2 usw. Wenn das Master-Slave-Netzwerk über RS485 in ein Monitoringsystem aufgenommen ist, muss der Master eine einzigartige Nummer haben. Beim Einsatz mehrerer Theken mit einer MPX PRO müssen den Master-Geräten einzigartige Nummern zugewiesen werden. Die Netzwerkadresse eines Slave ist immer die Netzwerknummer des Masters plus die Nummer des Slave, zum Beispiel 50+1 = 51. -
Seite 19: Zweiter Abtaufühler
R448A R449A (XP40) R452A (XP44) R513A (XP10) Smeva Thekenmodelle mit einer Kühlplatte sind nicht für die „Smooth-Lines“-Steuerung oder ein modulierendes Thermostat geeignet. Standardmäßig ist daher auch die Ein-/Aus-Steuerung eingestellt. 7.6 Zweiter Abtaufühler Nur bei Verwendung von TEV ist es möglich einen zweiten Abtaufühler zu definieren, wenn die Zone aus zwei Verdampfern besteht. -
Seite 20: Tag-/Nacht-Schaltung
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung [nur Master] Slave Schaltplan Slaves only siehe elektrischen [nur Slaves] Funktion digitaler Eingang DI5 Schaltplan Möglicherweise ist kein Ein-/Aus-Schalter vorhanden. Der Regler bleibt dann im Aus-Modus stehen. Hierzu muss Parameter A12 angepasst werden. Wert... -
Seite 21: Meldungen Und Alarme
MPX PRO Kühlstellenregler Betriebs- und Wartungsanleitung 8. Meldungen und Alarme Im Folgenden finden Sie eine Übersicht der am häufigsten vorkommenden Meldungen und eine Übersicht der am häufigsten vorkommenden Alarme. Die vollständigen Listen finden Sie auch in der Betriebsanleitung der Carel MPXPRO. -
Seite 22: Alarmprotokoll
Schalten Sie den Regler aus und wieder ein. Jetzt ist auch der Alarm bLo verschwunden. Für die von Smeva verwendeten Temperatur- und Drucksensoren, siehe Smeva Temperatur- und Drucksensoren 9. Alarmprotokoll Es wird in jedem Regler ein Alarmprotokoll mit den letzten 10 Alarmen gespeichert. Das Protokoll rufen Sie folgendermaßen auf:... - Seite 23 Wenn eine Theke mit einem SCU535-Regler von Smeva auf einen MPX PRO umgebaut wird, können die alten SM811-Fühler des SCU montiert bleiben. Parameter /P1 muss dazu jedoch auf 1 eingestellt werden. Eine vollständige Beschreibung des Umbaus einer SCU 525 auf einen Carel MPX PRO ist in der Montageanleitung PO-MI-180412-01 von Smeva beschrieben.
