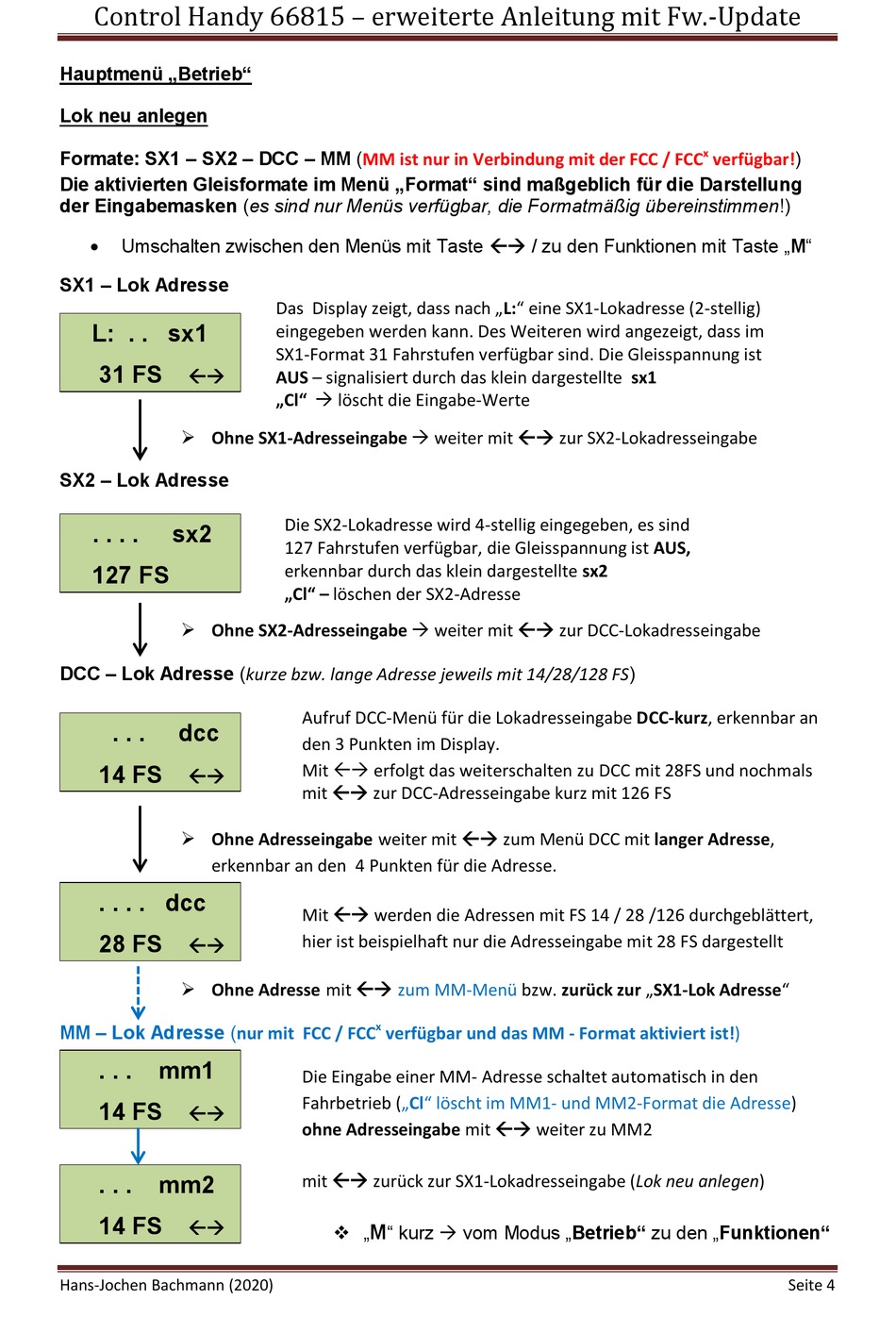

Selectrix Control Handy 66815 Anleitung Seite 4

Control Handy 66815 – erweiterte Anleitung mit Fw.-Update
Hauptmenü „Betrieb"
Lok neu anlegen
Formate: SX1 – SX2 – DCC – MM
Die aktivierten Gleisformate im Menü „Format" sind maßgeblich für die Darstellung
der Eingabemasken (es sind nur Menüs verfügbar, die Formatmäßig übereinstimmen!)

Umschalten zwischen den Menüs mit Taste  / zu den Funktionen mit Taste „M"
SX1 – Lok Adresse
L: . . sx1
31 FS

 Ohne SX1-Adresseingabe  weiter mit  zur SX2-Lokadresseingabe
SX2 – Lok Adresse
. . . . sx2
127 FS

 Ohne SX2-Adresseingabe  weiter mit  zur DCC-Lokadresseingabe
DCC – Lok Adresse (kurze bzw. lange Adresse jeweils mit 14/28/128 FS)
. . . dcc
14 FS

 Ohne Adresseingabe weiter mit  zum Menü DCC mit langer Adresse,
erkennbar an den 4 Punkten für die Adresse.
. . . . dcc
28 FS

 Ohne Adresse mit 
MM – Lok Adresse (nur mit FCC / FCC
. . . mm1
14 FS

. . . mm2
14 FS

Hans-Jochen Bachmann (2020)
(MM ist nur in Verbindung mit der FCC / FCC
Das Display zeigt, dass nach „L:" eine SX1-Lokadresse (2-stellig)
eingegeben werden kann. Des Weiteren wird angezeigt, dass im
SX1-Format 31 Fahrstufen verfügbar sind. Die Gleisspannung ist
AUS – signalisiert durch das klein dargestellte sx1
„Cl"  löscht die Eingabe-Werte
Die SX2-Lokadresse wird 4-stellig eingegeben, es sind
127 Fahrstufen verfügbar, die Gleisspannung ist AUS,
erkennbar durch das klein dargestellte sx2
„Cl" – löschen der SX2-Adresse
Aufruf DCC-Menü für die Lokadresseingabe DCC-kurz, erkennbar an
den 3 Punkten im Display.
Mit  erfolgt das weiterschalten zu DCC mit 28FS und nochmals
mit  zur DCC-Adresseingabe kurz mit 126 FS
Mit  werden die Adressen mit FS 14 / 28 /126 durchgeblättert,
hier ist beispielhaft nur die Adresseingabe mit 28 FS dargestellt
zum MM-Menü
x
verfügbar und das MM - Format aktiviert ist!)
Die Eingabe einer MM- Adresse schaltet automatisch in den
Fahrbetrieb („Cl" löscht im MM1- und MM2-Format die
ohne Adresseingabe mit  weiter zu MM2
mit  zurück zur SX1-Lokadresseingabe (Lok neu anlegen)
M
 „ " kurz  vom Modus „Betrieb" zu den „Funktionen"
bzw. zurück zur „SX1-Lok Adresse"
x
verfügbar!)
Adresse)
Seite 4
