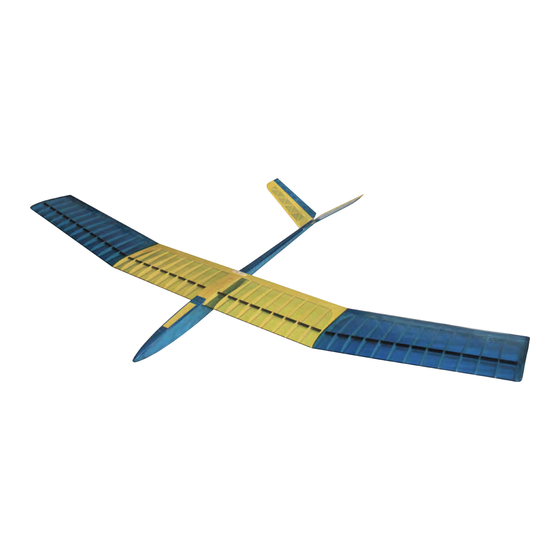

- Seite 1 Konstruktions und Aufbauanleitung designed by designed by copyright by AR-Flugmodelle 2013...
- Seite 2 Liebe Modellflugfreunde! Vielen Dank, dass Sie sich für ein Modell aus dem Hause AR-Flugmodelle entschieden haben. Mit diesem Bausatz halten Sie ein hochwertiges Produkt, made in Austria, in Händen. Unserer Bau- sätze werden nach der Produktion sorgfälltig einer Qualitätskontrolle unterzogen. Sollte dennoch ein- mal ein Teil zu beanstanden bzw.
- Seite 3 - kein Überstand Im nächsten Schritt verkleben Sie als Nasenleiste den 2mm CFK Stab. Hierzu nehmen Sie den Tragflächenteil vom Baubrett und legen den Stab in die vorderen Ausnehmungen der Rippen hinein und verkleben diesen mit dünnflüssigem CA. copyright by AR-Flugmodelle 2013...
- Seite 4 Im nächsten Schritt werden die beiden Füllklötze T4b wie gezeigt zwischen die beiden Rippen T4a geklebt. Danach kleben Sie das Kunststoff-Führungsrohr T27 wie abgebildet mit einem Überstand von 3mm in die Rippen T4b ein. copyright by AR-Flugmodelle 2013...
- Seite 5 Nun stecken Sie die beiden Verstärkungsleisten T7 und T8 in die dafür vorgesehenen Ausnehmungen in der Rippe T6 und verkleben diese mit CA. copyright by AR-Flugmodelle 2013...
- Seite 6 Jetzt folgt die Verklebung der oberen Endleiste T22 an den Rippenenden. Im nächsten Schritt verkleben Sie den Beplankungsteil T25 auf den Rippen T4a wie gezeigt. copyright by AR-Flugmodelle 2013...
- Seite 7 Beplankungsteile T21 (Endleiste) und T25 (über die Rippen T4a) Die an der Endleiste entstehende 2mm Stufe dient dem einfacheren Verkleben (einfach entlang der Kante mit dünnflüssigen CA verkleben), und wird später mit einer scharfen Klinge abgetrennt. copyright by AR-Flugmodelle 2013...
- Seite 8 Die Herstellung des äußeren Tragflächensegmentes erfolgt in gleicher Weise wie das innere Segment: Ausrichtung und Verklebung der Rippen laut Plan, Schrägstellung der Sperrholzrippe T6, Verklebung der Nasenleiste und Anbringung der Verstärkungsteile T7+T8. copyright by AR-Flugmodelle 2013...
- Seite 9 Ebenso wird nun die obere und untere Endleiste wie gezeigt angebracht und mit CAverklebt. copyright by AR-Flugmodelle 2013...
- Seite 10 Verkleben Sie nun den Randbogen T30 an der Endrippe und verschleifen diesen profiltreu. In die Wurzelrippe T3 wird nun der CFK Führungsstift T26 eingeklebt. copyright by AR-Flugmodelle 2013...
- Seite 11 Im nächsten Schritt wird die Wurzelrippe T3 an der Wurzel des inneren Tragflächenstücks bündig angeklebt. Nun wird der Kohlefaserwinkel an der Außenseite des Tragflächeninnenteils in den Holm geschoben. copyright by AR-Flugmodelle 2013...
- Seite 12 Tragflächenteile kraftschlüssig miteinander verklebt. Achten Sie darauf den CFK Winkel auch in den Holmrohren gut zu verkleben. ACHTUNG: Je nach Geschmack kann dieser Schritt auch nach der Folierung der Tragflächenhälften stattfinden, da manchen die Anbringung der Folie bei getrennten Teilen eventuell leichter fällt. copyright by AR-Flugmodelle 2013...
- Seite 13 Kante folieren, damit noch eine kleine Klebefläche freibleibt. Das Leitwerks- mittelstück (siehe nächste Seite) kann später mit einem schmalen Streifen Folie bebügelt werden. Stecken Sie nun die Aufbauschablonen wie dargestellt zusammen. copyright by AR-Flugmodelle 2013...
- Seite 14 Im nächsten Schritt legen Sie das Leitwerksmittelstück und die Leitwerke wie gezeigt in die Lehre ein und verkleben die Teile miteinander. So erhalten Sie ein verzugsfreies und symmetrisches V-Leitwerk. copyright by AR-Flugmodelle 2013...
- Seite 15 Rumpf Im ersten Schritt kleben Sie die Rumpfseitenteile R1 + R2 zusammen copyright by AR-Flugmodelle 2013...
- Seite 16 Kleben Sie nun die Rumpfspanten R10, R5, R11 und R6 in die vorgesehenen Aussparungen im Rumpfseitenteil ein. Nun kleben Sie folgende Spanten in den Rumpf- seitenteil: copyright by AR-Flugmodelle 2013...
- Seite 17 Jetzt werden die Kieferleisten R3 wie abgebildet auf den Rumpfseitenteil angebracht. Achten Sie darauf, daß die Leisten bündig - Kante auf Kante - angeklebt werden…. ….bis an das Rumpfende copyright by AR-Flugmodelle 2013...
- Seite 18 Kleben Sie nun den Spant R13 ein. In diesen wird auch die Einklebemutter R15 eingeklebt! Als nächstes kleben Sie die Kieferleisten auf den zweiten Rumpfseitenteil und kleben wie gezeigt die Bowdenzugrohre in die dafür vorgesehenen Löcher in den Spanten ein (siehe auch Bild nächste Seite). copyright by AR-Flugmodelle 2013...
- Seite 19 Die Bowdenzugrohre bei den Spanten mit Klebstoff fixieren. Nun kleben Sie die beiden Rumpfhälften zusammen. Achten Sie auf eine gerade Ausrichtung! copyright by AR-Flugmodelle 2013...
- Seite 20 Kleben Sie nun den Rumpfbeplankungsteil R14b (Fingerloch) wie dargestellt auf. copyright by AR-Flugmodelle 2013...
- Seite 21 Stellen Sie nun die vordere, obere Rumpfbeplankung her wie abgebildet. Immer auf die Faserrichtung achten (quer)! Der Beplankungsteil R14c ist die Öffnung für den Servozugang! Jetzt kleben Sie das Leitwerk mit einem Überstand am Rumpfende von ca. 10mm wie dargestellt gerade auf (siehe auch Plan). copyright by AR-Flugmodelle 2013...
- Seite 22 Beplanken Sie nun den Rumpfrücken wie abgebildet und ebenso die gesamte Rumpfunterseite. Der Beplankungsteil R14a hat einen genau passenden Ausschnitt für die Einklebemutter! Aus den Teilen R18 (3x) stellen Sie den Nasenklotz her und verkleben diesen auf der Rumpfspitze. copyright by AR-Flugmodelle 2013...
- Seite 23 Nun werden alle Beplankungsteile und der Nasenklotz verschliffen. copyright by AR-Flugmodelle 2013...
- Seite 24 Im nächsten Schritt schleifen Sie die Ruder wie gezeigt schräg an,… …und befestigen diese provisorisch mit Klebeband (Tesafilm). copyright by AR-Flugmodelle 2013...
- Seite 25 Klebefläche zu erhalten. Die Ruder können Sie zum Folieren (nach Entfernen des Tesafilms) aushängen. Ebenso wie beim Leitwerk können Sie die Ruder schon vorher mit Folie bespannen und die Ruderhörner danach ankleben. copyright by AR-Flugmodelle 2013...
- Seite 26 Stellen Sie nun aus dem Teil „R14c-Deckel“ wie gezeigt den Servodeckel her. Balsa oder Sperrholz Reststück (je nach Geschmack) als Einhängelasche an der Unterseite des Deckels verkleben. Die Verschlußlasche stellen Sie aus dem dafür vorgesehenen Laserteil her. copyright by AR-Flugmodelle 2013...
-
Seite 27: Einbau Rc-Komponenten
Einbau RC-Komponenten Montieren Sie zwei 9mm Servos im Servoschacht wie gezeigt. Akku und Empfänger finden in der Rumpfspitze Platz. Befestigen Sie an den Servohebeln die mitgelieferten Verschraubungen für den Anlenkungsdraht wie abgebildet. copyright by AR-Flugmodelle 2013... - Seite 28 ● Abfluggewicht: ca. 320g ● Fläche: 30dm2 ● Flächenbelastung: ca.10g/dm2 ● Bespannung (empfohlen): Oralight ● Servos: 2 Stück 9mm ● Empfänger und Stromversorgung nach Belieben Wir wünschen Ihnen wunderschöne Flugtage und gutes Gelingen mit Ihrem Aeolos! Ihr AR-Flugmodelle Team copyright by AR-Flugmodelle 2013...
