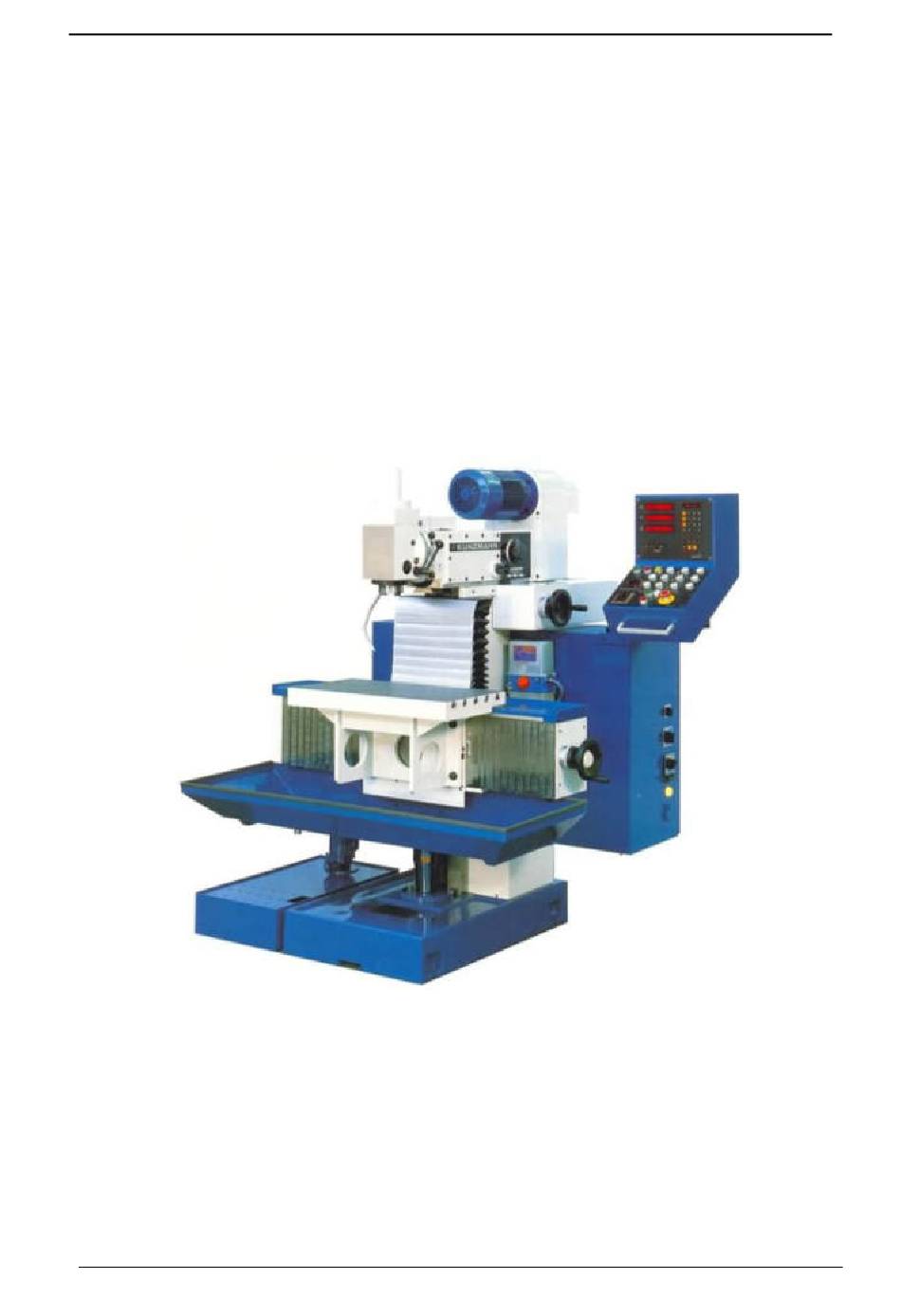

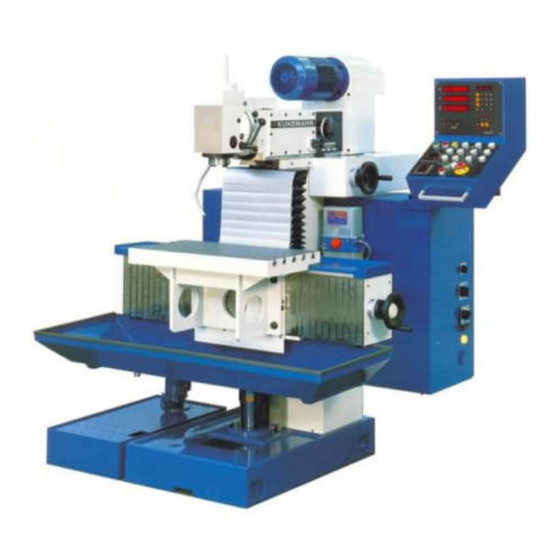

- Seite 1 Bedienungsanleitung WF5/3 KUNZMANN Universal- Fräs- und Bohrmaschine WF5/3 – TNC114 ® KUNZMANN FRÄSMASCHINEN...
- Seite 2 Vorwort WF5/3 © KUNZMANN Maschinenbau GmbH Tullastraße 29-31 D-75196 Remchingen-Nöttingen Tel.: +49 (0) 7232 3674-0 Fax: +49 (0) 7232 3674-74 Service-Hotline Tel.: +49 (0) 7232 3674-6250 Mechanik Tel.: +49 (0) 7232 3674-6260 Elektrik Fax: +49 (0) 7232 3674-6290 E-Mail: info@kunzmann-fraesmaschinen.de...
-
Seite 3: Inhaltsverzeichnis
WF5/3 Inhaltsverzeichnis Blatt: 1 Vorwort Blatt 1 Betriebssicherheit Blatt 2 Blatt 3 Blatt 4 Blatt 5 Transportanleitung Blatt 6 Aufstellung der Maschine Blatt 7 Abmessungen und Platzbedarf Blatt 8 Blatt 9 Elektrischer Anschluss Blatt 10 Elektrischer Anschluss Blatt 11 Technische Daten... - Seite 4 Alle Personen die mit der Aufstellung, Bedienung, Wartung und Reparatur der Maschine beschäftigt sind müssen die Bedienungsanleitung gelesen und verstanden haben. Bei Rückfragen an den KUNZMANN- Service ist immer die Maschinen -Nr. anzugeben. Zweckbestimmung: Die Fräsmaschinen und Bearbeitungszentren der Fa. KUNZMANN GmbH erlauben eine Vielzahl von Zerspanungsmöglichkeiten , z.B.
- Seite 5 Je nach Betriebsart wird durch entsprechende Sicherheitseinrichtungen z.B. Endschalterüberwachte Schutztüren ,Schlüsselschalter zur Anwahl des Einrichtbetriebs oder Zustimmtaste am elektronischen Handrad usw. die Unfallgefahr verringert. Die Polycarbonatscheiben der Schutzkabine sind nach 4000 Betriebsstunden , aufgrund der verminderten Rückhaltefähigkeit , auszutauschen. Stand 09/01 ® KUNZMANN FRÄSMASCHINEN...
-
Seite 6: Transportanleitung
WF5/3 Transportanleitung Blatt: 5... -
Seite 7: Aufstellung Der Maschine
WF5/3 Aufstellung der Maschine Blatt: 6... -
Seite 8: Abmessungen Und Platzbedarf
WF5/3 Abmessungen und Platzbedarf Blatt: 7... -
Seite 9: Blatt: 9
WF5/3 Elektrischer Anschluss Blatt: 9 Drehfeld prüfen. -
Seite 10: Elektrischer Anschluss
WF5/3 Elektrischer Anschluss Blatt: 10... -
Seite 11: Blatt: 11
WF5/3 Technische Daten Blatt: 11 Universal-Schwenktisch Aufspannfläche Ø650x395 mm Aufspann-Nuten Nutenbreite 14H7 mm Nutenabstand 63 mm drehbar (nicht geschwenkt) 360° schwenkbar +/-30° Kippbereich 15° / 45° von der/gegen die Maschine Arbeitsbereich (manuell) Längs (X-Achse) 500 mm Quer (Y-Achse) 300 mm... -
Seite 12: Bezeichnungen Und Bedienungen
WF5/3 Bezeichnungen und Bedienungen Blatt:13... -
Seite 13: Blatt:14
WF5/3 Universal-Schwenktisch Blatt:14 Tischplatte 360° drehbar Klemmschrauben an der Tischunterseite Messuhr für Nullstellung der Schwenkbewegung Kurbel/Ratsche für Schwenkbewegung Klemmschrauben für Schwenkbewegung Klemmschrauben für Kippbewegung Verstellspindel für Kippbewegung... -
Seite 14: Horizontalfräsen Mit Gegenhalter
WF5/3 Horizontalfräsen mit Gegenhalter Blatt: 15... -
Seite 15: Blatt: 16
WF5/3 Umrüsten Horizontal - Vertikal Blatt: 16 Vertikal – Fräskopf angeflanscht! Der Vertikalfräskopf ist mit 4 Schrauben M12 (1) mit dem Oberschlitten verbunden. Der Antrieb erfolgt vom Oberschlitten über Kegelräder zur Vertikalfrässpindel. Absteckstift für senkrechte 0 - Stellung Vertikal – Fräskopf weggeschwenkt! Das Wegschwenken erfolgt: Lösen der 4 Schrauben M12 (1) -
Seite 16: Kühlmitteleinrichtung
WF5/3 Kühlmitteleinrichtung Blatt: 17... -
Seite 17: Bedienungshinweise
WF5/3 Bedienungshinweise Blatt: 20 Öl-Einfüllschraube Vorgelege Öl-Einfüllschraube Fräskopf Abdeckhaube für Zeitrelais Öl-Einfüllung Zentralschmierung Schmierstelle Schmierhäufigkeit Schmierart Menge nach DIN Wöchentlich CGLP ca. 2,5l kontrollieren Zentralschmierung Ölwechsel Nach Bedarf befüllen ca. 0,75l CL 46 jährlich Vorgelege Wöchentlich Nach Bedarf befüllen ca. 50ml... -
Seite 18: Schmierstoff-Empfehlung
WF5/3 Schmierstoff - Empfehlung Blatt: 21 Schmierstoff – Empfehlung: CASTROL KLÜBER TEXACO BLASER Gleitbahnen CGLP 220 MAGNA- Way Lubricant (Zentralschmierung) GLIDE D220 X 220 Werkzeugspannung CL 46 VARIO HDX Alcor DD-Z 46 Hydraulik Frässpindelantrieb - CL 46 VARIO HDX Alcor DD-Z 46 Getriebe Vertikalfräskopf –... -
Seite 19: Zentralschmierung
WF5/3 Zentralschmierung Blatt:22... -
Seite 20: Antriebsschema
WF5/3 Antriebsschema Blatt: 23... - Seite 21 WF5 CNC Hydr. Werkzeugspannung (Leitungsschema) Blatt:24-1...
- Seite 22 WF5/3 Hydr. Werkzeugspannung (Pumpenaggregat) Blatt:24-2...
- Seite 23 WF5/3 Hydr.Werkzeugspannung (Arbeitsspindel) Blatt:24-3 Einstellmaß für DIN-Zapfen Einstellmaß für OTT - Rille Spannstellung Lösestellung...
- Seite 24 WF5/3 Werkzeugspanner Blatt:24-4-1 Anwendungs-Funktion...
- Seite 25 WF5/3 Werkzeugspanner Blatt:24-4-2 Einbau - Bedienung...
- Seite 26 WF5/3 Werkzeugspanner Blatt:24-4-3 Montage und Einstellung der Spannzange...
- Seite 27 WF5/3 Werkzeugspanner Blatt:24-4-4 Einstellung der Spannzange...
- Seite 28 WF5/3 Werkzeugspanner Blatt:24-4-5 Ersatzteilliste...
- Seite 29 WF5/3 Werkzeugspanner Blatt: 24-4-6 Bedienungs-Anleitung...
- Seite 30 WF5/3 Werkzeugspanner Blatt:24-4-7 Störungssuche...
- Seite 31 WF5/3 Gleichstrom - Servoantrieb Blatt: 25...
- Seite 32 WF5/3 Gleichstrom-Servoantrieb Blatt:26 Wartungsanleitung...
- Seite 33 WF5/3 Gleichstrom-Servoantrieb Blatt:27 Wartungsanleitung...
-
Seite 34: Blatt
WF5/3 Steuerpult Blatt:29 Einfahrsteuerung TNC114 siehe Heidenhain Handbuch Spindel-Poti Fräser Spindel Fräser Steuerung Bremse Kühl Bremse Kühl Vorschub-Poti Über- Bremse last Bremse Not-Aus Taster Fräser Fräser Vorschub Vorschub Eilgang Li - Re Start... -
Seite 35: Blatt: 30
WF5/3 Bedienungshinweise Blatt: 30 Bedienungshinweise Steuerung siehe Betriebsanleitung TNC114...
