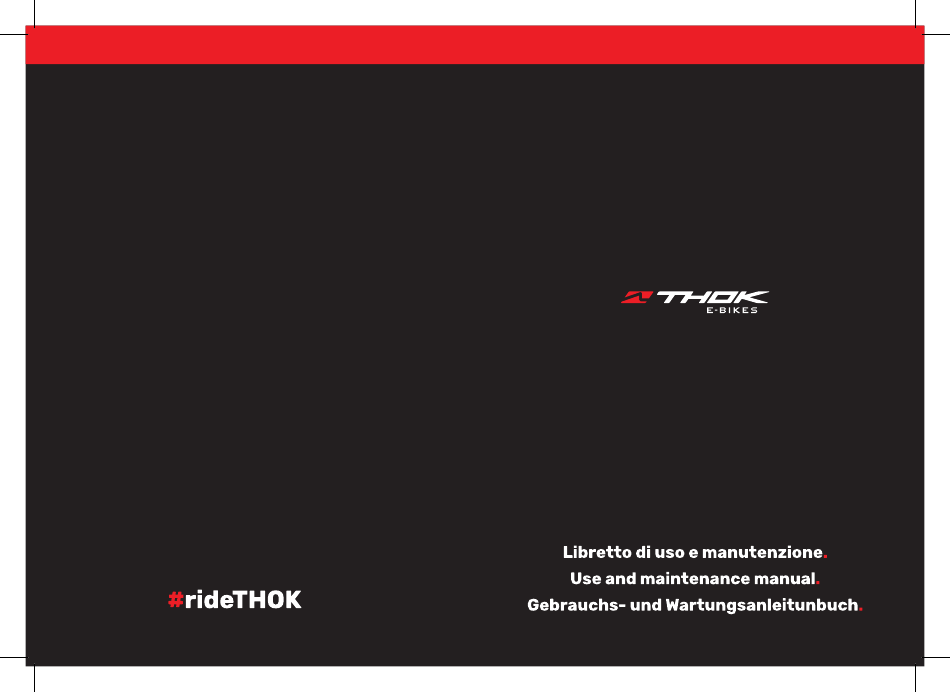

THOK MIG-HT Gebrauchs- Und Wartungshandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für THOK MIG-HT
- Seite 60 Inhalt Vorbemerkung Hinweise Fahrrad mit Elektromotorunterstützung (EPAC) Sicherheit im Straßenverkehr Hinweis für Eltern und gesetzliche Vormunde Erste Fahrt Akku Pedalunterstützung Vor jeder Fahrt Nach einem Sturz Reinigung, Wartung und Transport Reinigung und Wartung des Fahrrads Reinigung, Wartung und Lagerung der elektronischen Komponenten Crash Replacement Garantie...
-
Seite 61: Vorbemerkung
Fahrt auf dem E-Bike zu einem stressfreien Genuss wird. Die THOK E-MTBs zeichnen sich durch innovative und ästhetisch einmalige Lösungen aus, bei deren Konstruktion Aldo Drudi und sein Design-Studio D-Perf mit ihrer Begeisterung für Entwurf und Stilentwicklung der MIGs entscheidend beteiligt waren. - Seite 62 elektrischen Pedalunterstützung ist dieser wunderbare Sport jetzt wirklich jedem zugänglich. Mit einem E-Bike können Sie sich der wunderbaren Welt des Mountainbiking allmählich nähern. Dieses Bike eignet sich für alle, ganz gleich, ob sie bisher Angst vor der Anstrengung hatten, den Sport in der Vergangenheit aufgegeben haben, weil die Zeit zum täglichen Trainieren fehlte, sowie auch für Paare, Eltern und Kinder oder Freunde.
-
Seite 63: Hinweise
Achtung Im Lieferumfang des Fahrrads sind 2 Schlüssel für das Ver- und Entriegeln des Akkus enthalten. Bewahren Sie diese gemeinsam mit der Codenummer an einem sicheren Ort auf. Sollten Sie beide Schlüssel und die Codenummer verlieren, kann der Akku nicht mehr ausgebaut werden, ohne das Schloss zu beschädigen. - Seite 64 vorzunehmen, die aus technischen oder gewerblichen Gründen für notwendig erachtet werden. Es wird dringend davon abgeraten, Teile und insbesondere die Komponenten selbst auseinanderzubauen oder zu warten. Sollte ein solcher Eingriff erforderlich sein, wenden Sie sich bitte an ein Shimano Service Center. Bei Fragen stehen wir Ihnen über unsere Website http://www.thokebikes.com jederzeit...
-
Seite 65: Elektromotorisch Unterstütztes Fahrrad (Epac)
Die KP S.r.L. haftet nicht für eventuelle Schäden, die durch die Manipulation und/oder den Ersatz elektrischer Komponenten durch Teile verursacht werden, die keine Originalersatzteile bzw. Standardkomponenten für die Baugruppe Shimano Steps sind. Elektromotorisch Unterstütztes Fahrrad (EPAC) EPAC ist die in der EU-Richtlinie EN 15194:2009 verwendete Abkürzung und steht für “Electrically Power Assisted Cycle“. -
Seite 66: Sicherheit Im Straßenverkehr
Sicherheit im Strassenverkehr Das in dieser Anleitung beschriebene Fahrrad ist für den Geländeeinsatz geeignet, kann aber auch asphaltierten Straßen und dank des Elektroantriebs sogar Sand gefahren werden. Die Nutzung des Fahrrads unter Extrembedingungen wie auf vulka-nischem Untergrund oder in arktischen Gebieten wird nicht empfohlen. -
Seite 67: Hinweis Für Eltern Und Gesetzliche Vormunde
Verfassung und etwas Übung. Machen Sie sich daher langsam mit Ihrem E-Bike vertraut! Das Fahrrad wird vormontiert an den THOK Point in Ihrer Nähe oder an eine beim Kauf angegebene Adresse geliefert. Nach Erhalt müssen außer dem Vorderrad, dem Lenker... - Seite 68 • Die Bremsscheibe mit den mitgelieferten 6 Torx-Schrauben auf die Nabe des Vorderrades montieren. Dabei ist darauf achten, dass die Laufrichtung der Bremsscheibe stimmt. • Das Vorderrad montieren: Die Steckachse der Gabel abschrauben und den Spacer vom Bremssattel abnehmen. Das Laufrad zwischen die Gabelholme einsetzen; dabei ist darauf zu achten, dass die Bremsscheibe korrekt zwischen die Bremsbeläge eingeführt wird.
- Seite 69 Achtung Die Lenkschäfte können unterschiedliche Längen und Durchmesser haben: Ungeeignete Größen Anzugsmomente von mehr als 5 Nm können zum Bruch des Lenkers führen Wenn Sie den Lenkerschaft vom Gabelschaft lösen, um die Höhe des Lenkers mit den mitgelieferten Distanzringen zu regulieren, achten Sie darauf, dass zwischen dem Ende des Lenkerrohrs und dem Gabelschaft ein Abstand von 3 bis 5 mm verbleibt.
- Seite 70 • Zur Montage der Pedale das linke Pedal (gekennzeichnet mit dem Buchstaben L) gegen den Uhrzeigersinn an den linken Kurbelanschluss und das rechte Pedal (gekennzeichnet mit dem Buchstaben R) im Uhrzeigersinn an den rechten Kurbelanschluss schrauben; Linkes Pedal. Gegen den Uhrzeigersinn drehen Rechtes Pedal.
- Seite 71 Achtung Beim Herausziehen der Sattelstütze darf die Markierung am Sattelrohr nicht überschritten werden (dies gilt sowohl für Teleskopsattelstützen als auch für feste Sattelstützen). Beim Fahren mit Ihrem E-Bike folgende Hinweise beachten: • Den Abstand zwischen Lenker und Sattel sowie den Sattel selbst so einstellen, dass ein komfortables Fahren möglich ist.
- Seite 72 • Die Brems- und Schalthebel so einstellen, dass sie leicht erreicht werden können, während die Hände fest die Lenkergriffe umschließen. (Bei Hydraulikbremsen deren Position mittels der Stellschrauben an den Hebeln ändern). Achten Sie darauf, dosiert zu bremsen (es wird empfohlen, schon frühzeitig und gemäßigt zu bremsen, um ein Blockieren der Räder und somit Stürze zu vermeiden);...
- Seite 73 Hinterradbremse, der linke die Vorderradbremse. Dies gilt nicht für englische, japanische und australische Modelle, bei denen umgekehrt der rechte Hebel die Vorderradbremse und der linke Hebel die Hinterradbremse steuert. • Einstellung der Federung: Befolgen Sie die Anleitung des Herstellers auf der im Lieferumfang enthaltenen Box. Sollten Sie bezüglich der Vorgehensweise nicht sicher sein, wenden Sie sich an einen Fachhändler oder direkt an den Hersteller.
-
Seite 74: Akku
Akku Abnehmen und Einsetzen des Akkus Modelle TK01 Als erstes ist die Akkuabdeckung durch Abschrauben der zwei 4mm-Inbusschrauben am unteren Teil der Abdeckung zu entfernen. Den Sperrriegel nach oben drücken: Der Akku dreht sich dabei leicht nach unten. Mit einer Hand den Akku halten und mit der anderen den Schraubschlüssel in die Öffnung einführen, die Verriegelung öffnen und den Akku abnehmen. -
Seite 75: Akku Laden
Bei Akkuabdeckungen mit Gummiband: Das Gummiband nach oben ziehen, bis die Abdeckung mittels des Lochs im Gummiband von der Halterung abgezogen werden kann (Darauf achten, dass das Gummiband nicht um mehr als 1 bis 2 cm verlängert wird); dann die Abdeckung abnehmen. Akku laden Die Abdeckkappe am unteren Teil des Sattelrohrs öffnen und den Stecker des Akkuladegeräts einführen. -
Seite 76: Ein- Und Ausschalten
Achten Sie darauf, dass der Akku alle 3 Monate geladen wird – auch bei Nichtbenutzung. Ein- und Ausschalten Modelle TK01 EINSCHALTEN: Drücken Sie ungefähr zwei Sekunden lang den Knopf unter dem Oberrohr, bis dieser aufleuchtet und das Display sich einschaltet. AUSSCHALTEN: Zum Ausschalten des Systems denselben Knopf wieder zwei Sekunden lang drücken. -
Seite 77: Pedalunterstützung
Pedalunterstützung Fahrräder mit elektrischer Pedalunterstützung (EPAC-Räder) sind mit einem Elektromotor ausgestattet, der die Pedalbewegung unterstützt. Die Pedalunterstützung aktiviert sich automatisch, sobald die Pedale getreten werden, und deaktiviert sich, wenn die Pedale nicht mehr bewegt werden. Diese Unterstützung wird bis zu der Höchstgeschwindigkeit von 25 km/h zugeschaltet. Die Regulierung der Pedalunterstützung durch den Motor erfolgt über einen Servoschalter, der am Lenker befestigt ist. - Seite 78 ausgeschlossen werden. Daher ist es sehr wichtig, vor jeder Fahrt zu prüfen, ob sich das Fahrrad in einem einwandfreien und sicheren Zustand befindet. Außerdem wird empfohlen, in regelmäßigen Abständen bei einem Ducati-Händler oder in einer Fachwerkstatt Inspektionen vornehmen zu lassen. Im Einzelnen sollten neben den verbauten Komponenten folgende Aspekte geprüft werden: •...
-
Seite 79: Nach Einem Sturz
Auch eventuelle Vibrationen, die Sie während der Fahrt wahrnehmen, dürfen nicht unterschätzt werden, da sie Indizien für Brüche oder das Lösen von Komponenten sein können. Für ein entspanntes Fahren ist es außerdem wichtig, die Standardwerkzeuge für eine Fahrradreparatur und ein Notfall-Set (Luftschlauch, Luftpumpe …) mitzuführen. -
Seite 80: Reinigung, Wartung Und Transport
Nutzen Sie das Fahrrad nicht, wenn auch nur der kleinste Verdacht besteht, dass es beschädigt wurde. Reinigung, Wartung Und Transport Reinigung und Wartung des Fahrrads • Bauen Sie den Akku aus, bevor Sie das Fahrrad reinigen; • Verwenden Sie zum Waschen des Fahrrads keine Hochdruckgeräte, dies könnte Fahrrad... -
Seite 81: Reinigung, Wartung Und Lagerung Der Elektronischen Komponenten
Jahre ab Kaufdatum. KP bietet im Rahmen dieses Dienstes nach einem eventuellen Unfall den Ersatz des Rahmens des Ducati powered by THOK zu einem Sonderpreis an. Der Rahmen wird durch ein gleichwertiges oder hochwertigeres Modell ohne Komponenten ersetzt. Die Montage der Komponenten am neuen Rahmen ist nicht im Preis enthalten und wird dem Kunden in Rechnung gestellt. -
Seite 82: Garantie
Um diesen Dienst nutzen zu können, müssen die Umstände, die zur Beschädigung geführt haben, detailliert beschrieben werden und es sind Fotos von dem beschädigten Fahrrad beizufügen. Wir behalten uns das Recht vor, den Ersatz nicht zu genehmigen, falls festgestellt wird, dass der Schaden lediglich die Ästhetik betrifft oder vorsätzlich herbeigeführt wurde. - Seite 83 • Die Güter haben die Qualitäts- und Leistungsmerkmale, die bei Produkten dieses Typs im Allgemeinen vom Verbraucher erwartet werden können, gegebenenfalls auch auf der Grundlage öffentlicher Erklärungen bezüglich spezifischer Merkmale, die der Verkäufer, Handelsvertreter oder Hersteller abgegeben haben, insbesondere im Rahmen von Werbung oder bei der Warenkennzeichnung;...
-
Seite 84: Anwendbare Normen Bei Lieferschäden
Anwendbare Normen bei Lieferschäden Bei Transportschäden werden zwei Fälle unterschieden, beachten Sie diesbezüglich bitte folgende Regelungen: sichtbaren Mängeln, die bei der Lieferung erkennbar sind, gehen Sie bitte wie folgt vor: • erklären Sie Ihre Annahme unter Vorbehalt auf der Transport- oder Lieferdokumentation, die Sie bei Empfang der Ware unterzeichnen. -
Seite 85: Entsorgung Der Batterie
Entsorgung der Batterie Symbol durchgestrichenen Abfallbehälters auf dem Akku gibt an, dass das Produkt am Ende seiner Nutzungsdauer separat von anderen Abfällen entsorgt werden muss. Der Nutzer ist gesetzlich verpflichtet, Batterien und Akkus gemäß den geltenden Vorschriften entsorgen. Altbatterien können kommunalen Wertstoffhöfen oder... -
Seite 86: Anzugsmomente
Anzugsmomente Modelle MIG A - 20.5 Nm B - 10 ÷ 12 Nm C - 10 Nm D - 8 Nm E - 1.3 ÷ 1.5 Nm F - 7.9 Nm G - 5.5 Nm Lenkerschaf - 5Nm Sattelstütze - 8Nm Führungen unter dem Sattel - 12Nm Am Lenker zu befestigende Elemente (Lenkergriffe, Lenkradschalter, Display u.a.) - 3Nm Räder: siehe Angabe auf der Radnabe. -
Seite 87: Modelle Tk01
– 3 Nm Laufräder: das Anzugsmoment auf dem Stift des Laufrads anwenden ANMERKUNG: Für die THOK E-Bikes-Modelle ohne hintere Federung ist das Anzugsmoment der Buchstaben B – G auf der Zeichnung anzuwenden. Die Verwendung von Schrauben aus Ergal- oder anderen Leichtlegierungen für... -
Seite 88: Zubehör Im Tourerkit
Zubehör im Tourerkit BELEUCHTUNG: Das Kit enthält vordere und hintere Beleuchtung. Es wird empfohlen, die Beleuchtung auch tagsüber eingeschaltet zu lassen. Überprüfen Sie, ob in Ihrem Land das Fahren mit eingeschalteter Beleuchtung auch tagsüber Pflicht ist. GEPÄCKTRÄGER: Der hintere Gepäckträger kann ein Gewicht von maximal 25kg tragen.
