Lieferumfang
Display • Signalboard • Bedienteil • Anleitung
Inbetriebnahme / Bedienung
Achtung! Das Display-Set muss vor dem Anlegen der Betriebsspannung berührungssicher in einem Gehäuse verbaut
!
werden, um einen Kurzschluss und die daraus resultierende Brandgefahr zu vermeiden.
Anschluss
•
Das Display-Set verfügt über 4 Video-Eingänge mit welchen nahezu jede Video-Quelle angeschlossen werden kann.
Nehmen Sie hierfür das passende Kabel zur Hand (HDMI, DVI, FBAS oder VGA), stecken Sie das eine Ende in den Aus-
gang Ihrer Video-Quelle und das andere Ende in den HDMI- ❷, DVI- ❸, FBAS- ❻,oder VGA-Eingang ❹ des Sets. Es
können alle 4 Eingänge gleichzeitig belegt werden.
•
Verbinden Sie den Hohlstecker (Pluspol innen!) einer geeigneten Spannungsquelle (Netzteil, Autobatterie usw.;
9...18 V~, mind. 430 mA) mit der Hohlbuchse ❼. Legen Sie die Spannung jedoch erst an, wenn das Set berührungssi-
cher in einem Gehäuse verbaut wurde.

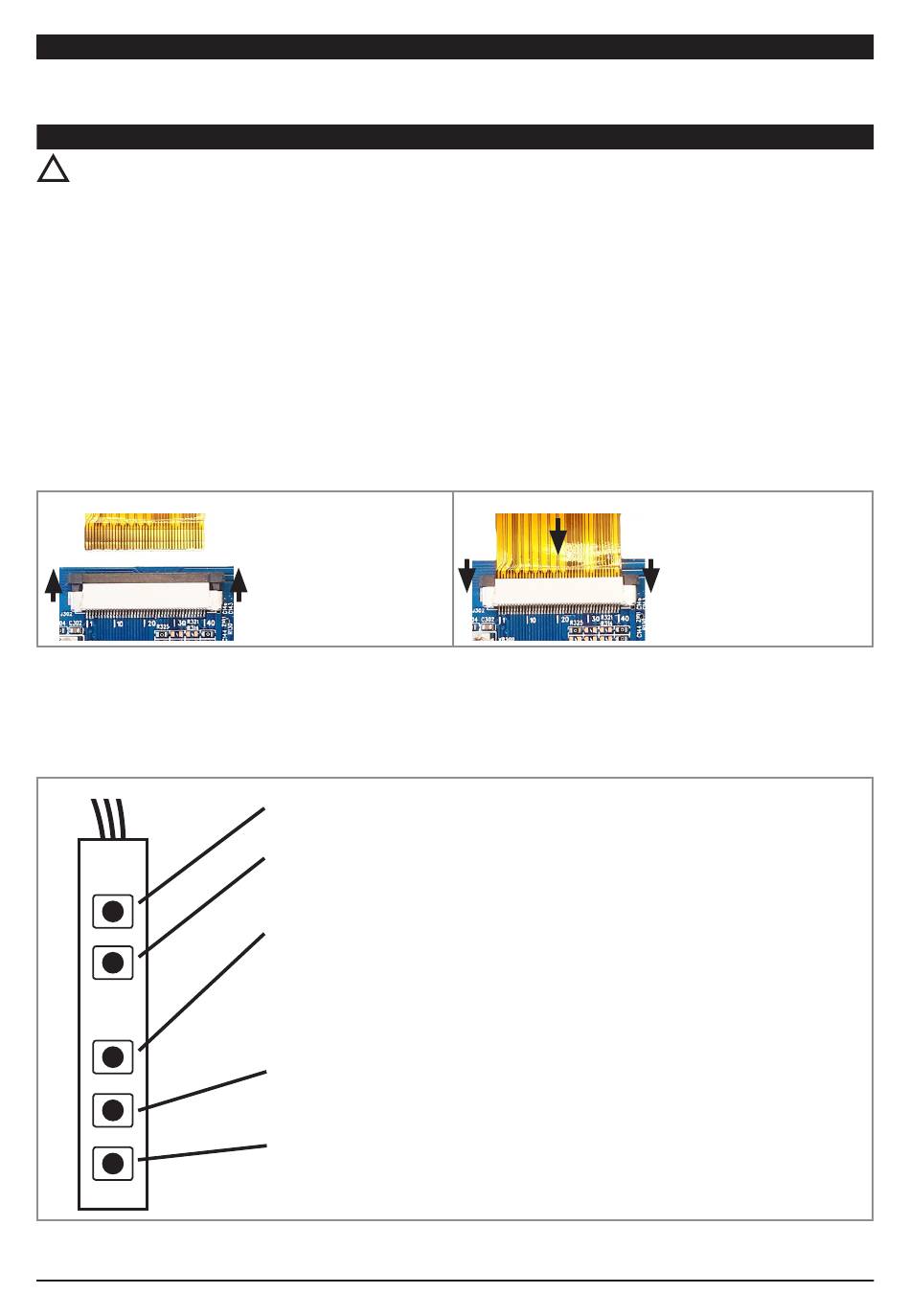

Display Flachbandkabel
•
Wenn Sie das empfindliche Flachbandkabel, welches das Display mit der Hauptplatine verbindet, einstecken wollen,
gehen Sie bitte wie folg vor:
1
•
Für das Lösen, führen Sie die Schritte in umgekehrter Reihenfolge durch.
Bedienung
•
Legen Sie eine Betriebsspannung von 9...18 V- (Pluspol innen!) an, um das Set in Betrieb zu nehmen.
•
Die restliche Bedienung erfolgt über das Bedienteil ❺:
1. Ziehen Sie die schwarze
Verriegelung beidseitig
1
vorsichtig ca. 1 mm Richtung
Platinenrand (siehe Pfeile).
Aber nur so weit, wie auf der
Abbildung zu sehen!
Power-Taste:
Input(SEL)-Taste:
gen des Display-Sets wechseln.
Menü-Taste:
Drücken Sie die Menü-Taste mehrfach, um das Menü zu betre-
ten und um zwischen den Einstellungen für Kontrast (Contrast), Helligkeit (Bright-
ness), Sättigung (Color) und Schärfe (Sharpness) zu wechseln. Die markierte Ein-
stellung kann mit der Plus- oder Minus-Taste verändert werden. Das Menü schließt
sich automatisch, wenn für ca. 3 Sekunden keine Eingabe getätigt wurde.
Plus(UP)-Taste:
lungen erhöht werden.
Minus(DOWN)-Taste:
kierten Einstellungen gesenkt werden.
2
3
Mit der Power-Taste können Sie das Set ein- und ausschalten.
Mit der Input-Taste können Sie zwischen den 4 Eingän-
Mit der Plus-Taste können die im Menü markierten Einstel-
Mit der Minus-Taste können die im Menü mar-
2. Schieben Sie das Kabel
vorsichtig in den Steckplatz.
3
3. Drücken Sie die Verriege-
lung wieder vorsichtig in den
Steckplatz um das Kabel zu
fixieren.
3
