Money Controls SR3 Technisches Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Money Controls SR3

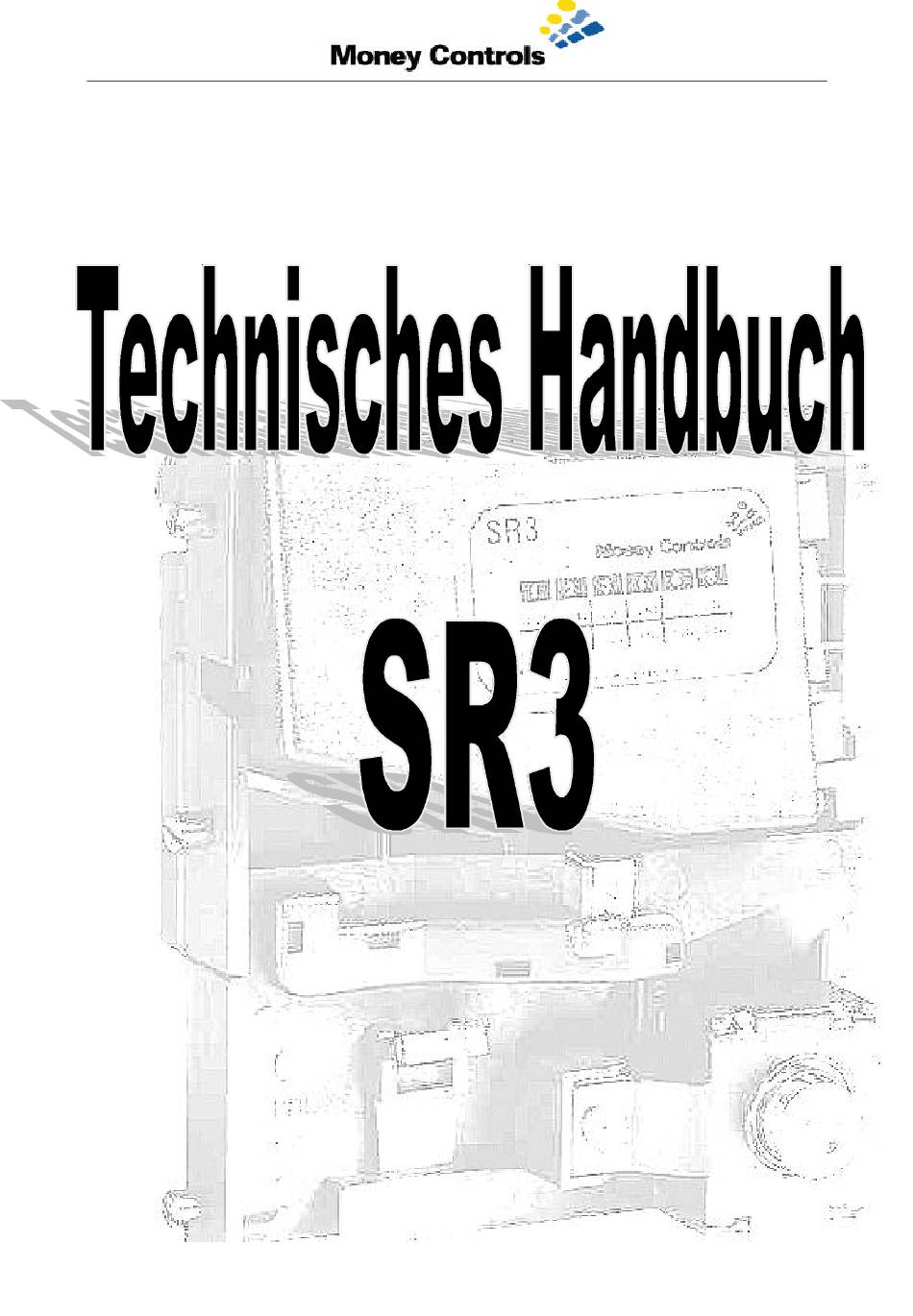

- Seite 1 Seite 1 SR3DeutschVers_TSP0066...
-
Seite 2: Inhaltsverzeichnis
Seite 2 SR3DeutschVers_TSP0066 Inhaltsangabe Inhalt Seite Einleitung Mechanische Abmessungen Anschlußbeschreibung Münzabmessungen Elektrische Spezifikationen EMV Konformität Paralleles Interface Reject Reinigung Schnelle Fehleranalyse DIL-Schalter Optionen Annahme und Sperren von Münzen Sperren und Freigeben von Bänken Teach & Run™ , Münzen programmieren Verändern der Münzwerte Löschen aller Münzen Alarm Serielles Interface... -
Seite 3: Einleitung
600 Meßwerte zurückgegriffen werden. Außerdem ist ein spezielles Augenmerk auf die Erkennung von Bi-Color Münzen gelegt worden. Somit kann man sagen, daß der SR3 der 3,5” Münzprüfer für die Zukunft ist. Die besonders für die EURO-Umstellung wichtigen Neuerungen sind: Ø... -
Seite 4: Mechanische Abmessungen
Seite 4 SR3DeutschVers_TSP0066 2. Mechanische Abmessungen... - Seite 5 Seite 5 SR3DeutschVers_TSP0066 Frontplatte Frontplattenbefestigung Der Frontplattenbefestigungshalter kann mit einem dünnen Schrauben- dreher gelöst werden. Der Einbauwinkel des Münzprüfers sollte +/-2°, bezogen auf dem standard Einbauwinkel nicht unter- bzw. überschreiten, da sonst keine einwandfrei Funktion des Münzprüfers gewährleistet werden kann. Auf Grund der sehr genauen Meßtechnik des Münzprüfers, ist für eine einwandfreie Funktion der Frontplattenversion, die Höhe der einfallenden Münze sehr wichtig, aus diesen Grund ist es absolut empfehlenswert, die originale Frontplatte zu verwenden.
-
Seite 6: Anschlußbeschreibung
Seite 6 SR3DeutschVers_TSP0066 3. Anschlußbeschreibung Options DIL-Schalter Serielles Interface (cctalk) Sortierer Totaliser Paralleler Anschluß Reject Hebel... -
Seite 7: Münzabmessungen
Seite 7 SR3DeutschVers_TSP0066 4. Münzabmessungen Der Münzprüfer ist in der Lage Münzen mit folgenden Abmessungen zu prüfen: Durchmesser 15 – 31 mm Dicke 1,25 – 3,3 mm 5. Elektrische Spezifikationen Spannungsversorgung: Nennspannung: 12V – 24V DC +/- 10 % Grenzspannungen: Min 10V Max 28V DC Min / Max Anstiegszeit: 5ms / 500 ms von 0V bis Betriebsspannung... -
Seite 8: Emv Konformität
Seite 8 SR3DeutschVers_TSP0066 6. EMV Konformität Ø Störstrahlung Dieses Produkt ist konform mit den EMV Test Spezifikationen: EN550 14-1 Ø Unempfindlichkeit Dieses Produkt ist konform mit den EMV Test Spezifikationen: EN550 14-2 Ø Shock und Vibrations Unempfindlichkeit Dieses Produkt ist in Übereinstimmung mit BS 2011 part 2.1 [ IEC 68-2-27 ] 7. -
Seite 9: Reject
Seite 9 SR3DeutschVers_TSP0066 Alle Münzen sperren: Wenn der Eingang ( Pin 6 ) nicht angeschlossen bzw.positiver als 2V beschaltet ist, werden alle Münzen nicht angenommen. Eine individuelle Sperrung der einzelnen Münzen ( siehe Punkt 11 einzelne Münzen sperren ) ist nur dann möglich, wenn der Pin6 auf ein Potential unter 1,2V gezogen wird. -
Seite 10: Dil-Schalter Optionen
Seite 10 SR3DeutschVers_TSP0066 11. DIL-Schalter Optionen Mit den 6 DIL-Schaltern können eine Reihe von verschiedenen Funktionen ausgeführt werden. Einen kurzen Überblick über die möglichen Funktionen sollen die nachstehenden Tabellen geben. Alle Funktionen sind im nachfolgenden Text genau beschrieben. Grundlegende Funktionen der DIL-Schalter: DIL 1 DIL 2 DIL 3... -
Seite 11: Annahme Und Sperren Von Münzen
Seite 11 SR3DeutschVers_TSP0066 12. Annahme und Sperren von Münzen Der SR3 ermöglicht jegliche Konfiguration von Sperrungen oder Freigaben aller programmierten Münzen, nach dem folgendem Verfahren: Sperren individueller Münzen: Ø Spannung am SR3 ausschalten Ø DIL-Schalter einstellen: O F F Ø... -
Seite 12: Sperren Und Freigeben Von Bänken
Bank. Die Bank 1 besteht aus den Münzen 1-6 und Bank 2 aus den Münzen 7-12. Diese Option der 2 Bank-Technik vereinfacht das Handling mit 2 Währungen. Freischalten beider Bänke: Ø Spannung am SR3 ausschalten Ø DIL-Schalter einstellen: O F F Ø... - Seite 13 Seite 13 SR3DeutschVers_TSP0066 Bank1 sperren und Bank 2 aktivieren: Ø Spannung am SR3 ausschalten Ø DIL-Schalter einstellen: O F F Ø Spannung am SR3 einschalten Ø Reject Hebel ( Programmierknopf ) betätigen Ø Der LED-Status wechselt von grün grün blinkend Ø...
-
Seite 14: Teach & Run™ , Münzen Programmieren
14. Teach & Run™ , Münzen programmieren Je nach Bestellung, ist das Teach & Run™ Flag im Münzprüfer freigegeben oder gesperrt. Wenn es freigegeben ist, ist es mit dem SR3 möglich alle 12 Kanäle frei zu programmieren. Der zu programmierende Kanal wird unter Zuhilfenahme der DIL- Schalter 1-4 eingestellt. - Seite 15 DIL-1 DIL-2 DIL-3 DIL-4 DIL-5 DIL-6 Beispiel: 1 DM soll auf Kanal 12 programmiert werden. Ø Spannung am SR3 ausschalten Ø DIL-Schalter einstellen: O F F Ø Spannung am SR3 einschalten Ø Reject Hebel ( Programmierknopf ) betätigen Ø Der LED-Status wechselt von grün...
-
Seite 16: Verändern Der Münzwerte
Seite 16 SR3DeutschVers_TSP0066 15. Veränderung der Münzwerte Alle 12 Kanäle lassen sich mit den DIL-Schaltern, in ihrer Sicherheit, individuell einstellen. DIL-1 Ermöglicht den Kanal zu verengen bzw. zu erweitern. ON = Kanäle erweitern = Sicherheit verringern OFF = Kanäle verengen = Sicherheit erhöhen DIL-2,3,4 Ermöglicht die Kanäle in 14 Schritten zu verändern ( 1-12 ) Siehe Tabellen unten ! - Seite 17 Seite 17 SR3DeutschVers_TSP0066 Beispiel: 1 DM soll um 2 Schritte verkleinert werden = Sicherheit erhöhen Ø Spannung am SR3 ausschalten Ø DIL-Schalter einstellen ( Siehe Tabelle Seite16 ) O F F Ø Spannung am SR3 einschalten Ø Reject Hebel ( Programmierknopf ) betätigen Ø...
-
Seite 18: Löschen Aller Münzen
Seite 18 SR3DeutschVers_TSP0066 16. Löschen aller Münzen Wenn das entsprechende Flag gesetzt ist, erlaubt diese Funktion das Löschen aller programmierten Münzwerte. Ø Spannung am SR3 ausschalten Ø DIL-Schalter einstellen: O F F Ø Reject Hebel ( Programmierknopf ) betätigen Ø... -
Seite 19: Alarm
Seite 19 SR3DeutschVers_TSP0066 17. Alarm Wenn das entsprechende Flag freigegeben ist, gibt der SR3 unter folgenden Bedingungen ein Alarmsignal an allen Ausgängen ( A1-A6) für 100ms aus: Bei allen unvorhersehbaren Situationen, die nicht der beschriebenen Applikationen unterliegen. Bei allen Situationen, die auf eine Manipulation, insbesondere auf eine Faden- Manipulation, hinweisen. -
Seite 20: Serielles Interface
Seite 20 SR3DeutschVers_TSP0066 18. Serielles Interface Das serielle Interface entspricht den Bestimmungen des CCTalk Protokolls. Nähere Informationen enthält das „CCTalk Serial Communication Protocol Generic Specification“ Anschlußbelegung: Pin1: V Board Pin2 Nicht benutzt Pin3 Pin4 Data... -
Seite 21: Rechtliches Nachwort
Seite 21 SR3DeutschVers_TSP0066 19 Rechtliches Nachwort Alle in dieser Betriebsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Bedienung, Installation und Wartung des Münzprüfers entsprechen dem Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Änderungen in diesem Handbuch durch Neuauflagen oder Nachträge vorbehalten.
