Selve SecuBlock Einbauanleitung

Einbauanleitung für Starre Wellenverbinder Secu Fix

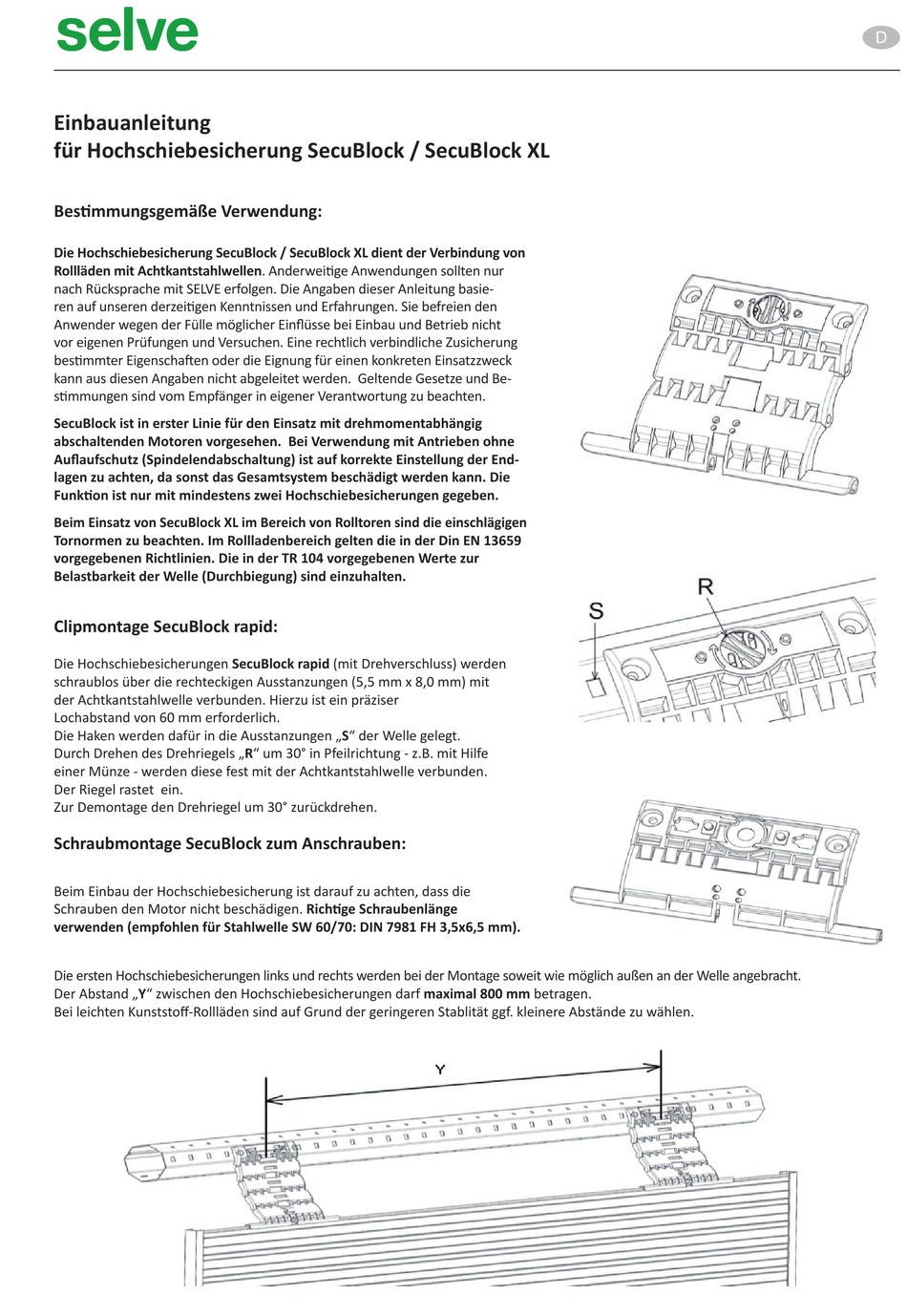

Einbauanleitung
für Hochschiebesicherung SecuBlock / SecuBlock XL
Secu Fix dient zur Verbindung von Rollläden mit Achtkant-Stahlwellen
SW 60. Anderweitige Anwendungen sollten nur nach Rücksprache mit
Selve erfolgen. Die Angaben dieser Anleitung basieren auf unseren derzeitigen
Besti mmungsgemäße Verwendung:
Kentnissen und Erfahrungen. Sie befreien den Anwender wegen der Fülle
möglicher Einflüsse bei Einbau und Betrieb nicht vor eigenen Prüfungen und
Die Hochschiebesicherung SecuBlock / SecuBlock XL dient der Verbindung von
Versuchen. Eine rechtlich verbindliche Zusicherung bestimmter Eigenschaften
Rollläden mit Achtkantstahlwellen. Anderweiti ge Anwendungen sollten nur
oder die Eignung für einen konkreten Einsatzzweck kann aus unserern Anga-
nach Rücksprache mit SELVE erfolgen. Die Angaben dieser Anleitung basie-
ben nicht abgeleitet werden. Geltende Gesetze und Bestimmungen sind vom
ren auf unseren derzeiti gen Kenntnissen und Erfahrungen. Sie befreien den
Empfänger in eigener Verantwortung zu beachten.
Anwender wegen der Fülle möglicher Einfl üsse bei Einbau und Betrieb nicht
Secu Fix ist in erster Linie für den Einsatz mit drehmoment-abhängig
vor eigenen Prüfungen und Versuchen. Eine rechtlich verbindliche Zusicherung
abschaltenden Motoren vorgesehen. Bei Verwendung mit Antrieben
besti mmter Eigenschaft en oder die Eignung für einen konkreten Einsatzzweck
ohne Auflaufschutz (Spindelentabschaltung) ist auf korrekte Einstel-
kann aus diesen Angaben nicht abgeleitet werden. Geltende Gesetze und Be-
lung der Endlagen zu achten, da sonst das System beschädigt werden
sti mmungen sind vom Empfänger in eigener Verantwortung zu beachten.
kann. Die Funktion ist nur mit mindestens 2 Wellenerbindern gege-
ben.
SecuBlock ist in erster Linie für den Einsatz mit drehmomentabhängig
abschaltenden Motoren vorgesehen. Bei Verwendung mit Antrieben ohne
Aufl aufschutz (Spindelendabschaltung) ist auf korrekte Einstellung der End-
lagen zu achten, da sonst das Gesamtsystem beschädigt werden kann. Die
Funkti on ist nur mit mindestens zwei Hochschiebesicherungen gegeben.
Clipmontage:
Beim Einsatz von SecuBlock XL im Bereich von Rolltoren sind die einschlägigen
Tornormen zu beachten. Im Rollladenbereich gelten die in der Din EN 13659
Die Wellenverbinder werden schraublos über die rechteckigen Ausstanzun-
vorgegebenen Richtlinien. Die in der TR 104 vorgegebenen Werte zur
gen (5,5 mm x 8,0 mm) mit der Achtkantstahlwelle SW 60 verbunden.
Belastbarkeit der Welle (Durchbiegung) sind einzuhalten.
Hierzu ist ein präzieser Lochabstand von 60 mm erforderlich. Die Haken sind
in die Ausstanzungen S der Welle zu legen und durch wenden des Drehrie-
Clipmontage SecuBlock rapid:
gels R um 90° in Pfeilrichtung mit Hilfe einer Münze o.ä zu verbinden.
Der Riegel rastet ein.
Die Hochschiebesicherungen SecuBlock rapid (mit Drehverschluss) werden
Zur Demontage Drehriegel um 90° zurückdrehen.
schraublos über die rechteckigen Ausstanzungen (5,5 mm x 8,0 mm) mit
der Achtkantstahlwelle verbunden. Hierzu ist ein präziser
Lochabstand von 60 mm erforderlich.
Die Haken werden dafür in die Ausstanzungen „S" der Welle gelegt.
Durch Drehen des Drehriegels „R" um 30° in Pfeilrichtung - z.B. mit Hilfe
einer Münze - werden diese fest mit der Achtkantstahlwelle verbunden.
Der Riegel rastet ein.
Zur Demontage den Drehriegel um 30° zurückdrehen.
Die Rollladenhöhe ist so zu wählen das der obere Stab bei geschlossenem
Schraubmontage SecuBlock zum Anschrauben:
Rollladen mindestens zur Hälfte der Profilhöhe in der der Führungschiene
verbleibt. Sind zu viel Stäbe vorhanden kommt es zur Funktionsbeein-
trächtigung bzw. zur Beschädigung der Anlage. Länge des Verbinders
Beim Einbau der Hochschiebesicherung ist darauf zu achten, dass die
(Anzahl der Glieder) und Rollladenhöhe sind so abzustimmen das Secufix
Schrauben den Motor nicht beschädigen. Richti ge Schraubenlänge
das obere Profil nach unten in die Führungsschiene drückt.
verwenden (empfohlen für Stahlwelle SW 60/70: DIN 7981 FH 3,5x6,5 mm).
Die ersten Hochschiebesicherungen links und rechts werden bei der Montage soweit wie möglich außen an der Welle angebracht.
Der Abstand „Y" zwischen den Hochschiebesicherungen darf maximal 800 mm betragen.
Bei leichten Kunststoff -Rollläden sind auf Grund der geringeren Stablität ggf. kleinere Abstände zu wählen.
SELVE GmbH & Co. KG · Werdohler Landstraße 286 · D-58513 Lüdenscheid
Telefon +49 (23 51) 9 25 -0 · Telefax +49 (23 51) 9 25-111 · www.selve.de · info@selve.de
