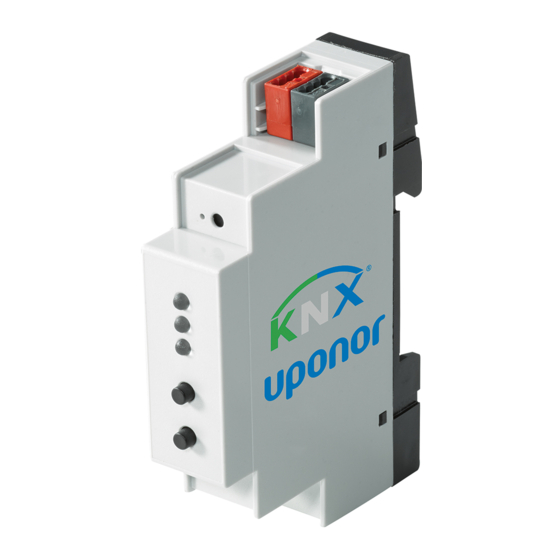

Uponor Smatrix
Base PRO R-147
KNX
D E
M O N TA G E - U N D B E D I E N U N G S -
A N L E I T U N G
10 | 2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Uponor Smatrix Base PRO R-147 KNX

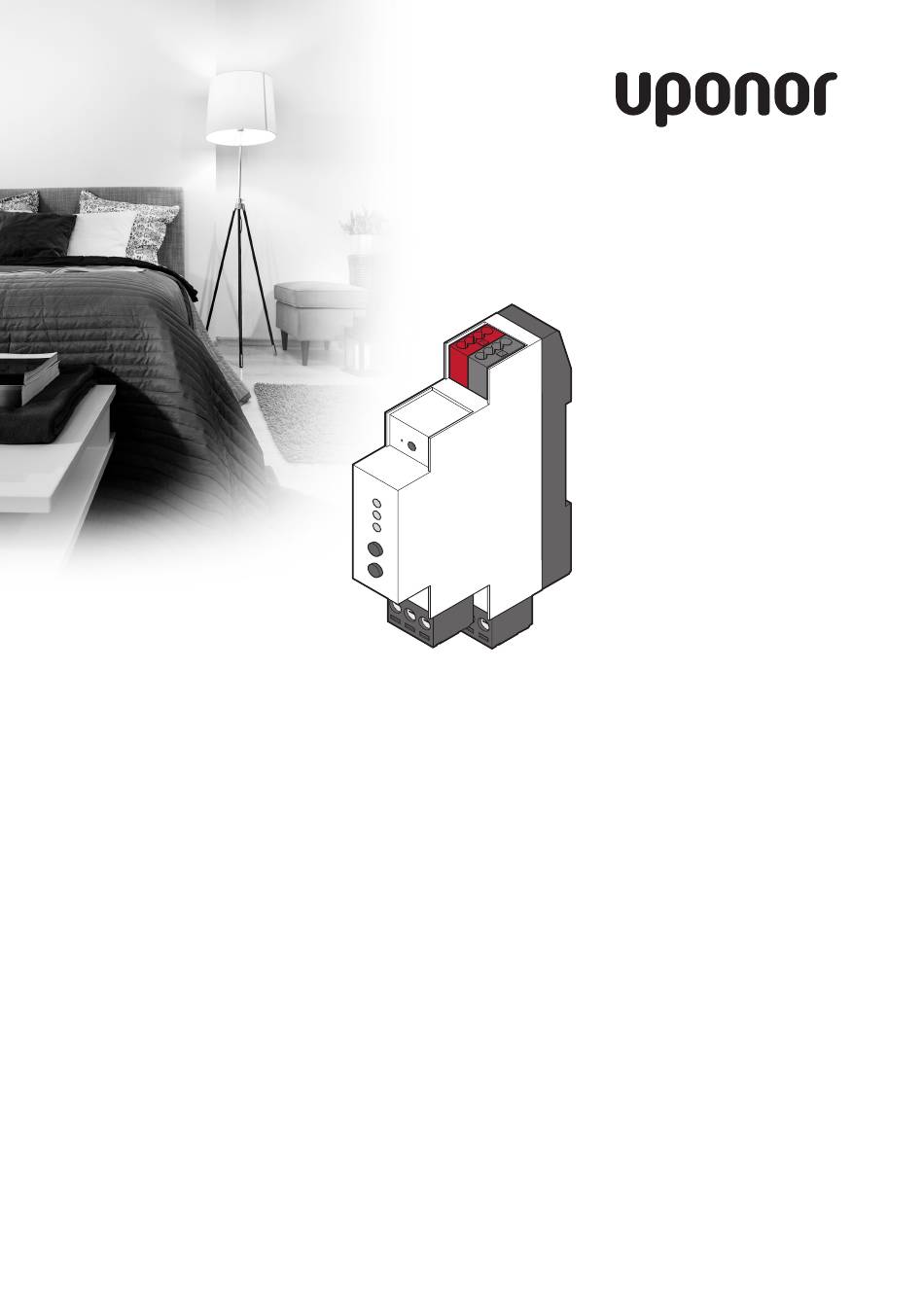

  • Seite 1 Uponor Smatrix Base PRO R-147 M O N TA G E - U N D B E D I E N U N G S - A N L E I T U N G 10 | 2019...
  • Seite 2: Inhaltsverzeichnis

    Erforderliche Geräte und Software ......5 Installation ..............5 Installieren des KNX Gateway-Moduls ....6 Vorbereitung der Montage ........6 Installieren des Uponor Smatrix Base PRO Systems ..6 Befestigen Sie das KNX Gateway-Modul mit einer DIN-Schiene an der Wand ........6 Installationsbeispiel ..........7 Trennen des Base PRO Systems vom Stromnetz ..8 Trennen des KNX Busses von der Gleichstromver- sorgung ..............8...
  • Seite 3: Copyright Und Haftungsausschluss

    Urheberrechtsgesetzen einverstanden. enthaltenen Spezifikationen und Leistungsmerkmale Modifikationen oder die Benutzung der Inhalte der zu ändern und die Herstellung des Uponor Smatrix Anleitung zu anderen Zwecken ist ein Verstoß gegen Base PRO Gateway-Moduls R-147 KNX einzustellen. Uponors Urheberrecht, Warenzeichen oder andere Die Anleitung wird ohne Gewähr und ohne Garantien...
  • Seite 4: Einleitung

    Einleitung Diese Montage- und Bedienungsanleitung beschreibt arnung die Montage und Bedienung des Uponor Smatrix Base Das Uponor System wird mit 230 V AC 50 Hz PRO Gateway-Moduls R-147 KNX. betrieben. Unterbrechen Sie in einem Notfall sofort die Stromversorgung. Sicherheitsvorschriften Technische Einschränkungen...
  • Seite 5: Kurztext

    Ein Uponor Smatrix Base PRO Smatrix Base Pro System Die folgende Liste gibt an, was benötigt wird, um eine kann an einen KNX KNX Bus über ein Uponor Smatrix vollständige KNX Verbindung für ein Uponor Smatrix Base PRO Gateway-Modul R-147 KNX (KNX Gateway- Base PRO System zu nutzen: Modul) angeschlossen werden.
  • Seite 6: Installieren Des Knx Gateway-Moduls

    Gateway-Modul auf einer DIN-Schiene befestigen. Weitere Informationen finden Sie in der separaten Dokumentation (nicht im Lieferumfang von Uponor). Um zu bestimmen, wo Sie die Uponor Smatrix Base Komponenten am besten platzieren, befolgen Sie diese Richtlinien: • Stellen Sie sicher, dass das KNX Gateway-Modul in der Nähe des Base PRO Smatrix System Busses...
  • Seite 7: Installationsbeispiel

    24...30 V DC 230 V AC R-147 T-143 chtung NEIN Ein Uponor Smatrix Base PRO Bedienmodul I-147 wird benötigt, um das KNX Gateway- Modul zu aktivieren. chtung Für den KNX Bus wird eine separate Stromversorgung benötigt. H I N W E I S !
  • Seite 8: Trennen Des Base Pro Systems Vom Stromnetz

    B. S KnXu yStem ponor aumfühlern Ein Beispiel für die Verbindung eines Uponor Base PRO Systems mit dem KNX Bus unter Verwendung des KNX Trennen Sie das Base PRO System vom Stromnetz, Gateway-Moduls. bevor Sie mit der Installation fortfahren. •...
  • Seite 9: Verbinden Des Knx Gateway-Moduls Mit Dem Base Pro Bus

    3. Entfernen Sie die Abdeckung des Base PRO Regelmoduls. Weitere Informationen finden Sie in der Installations- und Betriebsanleitung für Uponor Smatrix Base/Base PRO. 4. Verbinden der Kabel vom Raumfühler-Bus des Base PRO Regelmoduls mit dem unteren Anschluss des KNX Gateway-Moduls.
  • Seite 10: Verbinden Des Knx Gateway-Moduls Mit Dem Knx Bus

    Der KNX Bus hat 24 – 30 V DC, wenn er an das Stromnetz angeschlossen ist. 1. Prüfen Sie, ob die Verdrahtung komplett ist und korrekt ausgeführt wurde: • Uponor Smatrix Base PRO Bus R-147 • KNX Bus 2. Schließen Sie den KNX Bus an die Stromversorgung arnung Der KNX Bus hat 24 –...
  • Seite 11: Anschließen Des Smatrix Base Pro Systems An Das Stromnetz

    1. Prüfen Sie, ob die Verdrahtung komplett ist und Um das KNX Gateway-Modul an die Schnittstelle I-147 korrekt ausgeführt wurde: anzuschließen, aktivieren Sie es: • Uponor Smatrix Base PRO Bus 1. Gehen Sie zum Menü Einbindung (Hauptmenü > Einbindung). • KNX Bus 2.
  • Seite 12: System Einrichten

    System einrichten Vorbereitungen für die die diese Geräte enthält. Systemeinrichtung 1. Laden Sie die Produktdatendatei von der Uponor Website herunter (http://www.uponor.com/ H I N W E I S ! smatrix/knx). Die Installation des KNX Gateway-Moduls 2. Laden Sie die Produktdatendatei in das ETS®-Tool.
  • Seite 13: Ets®-Adresse Dem Knx Gateway-Modul Zuweisen

    ETS®-Adresse dem KNX Gateway- Ein System einrichten Modul zuweisen etS®-t Damit das Uponor Smatrix Base PRO System mit dem KNX Bus kommunizieren kann, muss das KNX Gateway- Modul in der ETS®-Programmiert werden. Das ETS®-Tool ist eine von der Organisation KNX bereitgestellte Software, die auf einem an den KNX Bus angeschlossenen Computer installiert und ausgeführt...
  • Seite 14 Wenn jedoch mehrere Stellantriebe von demselben egelmodul Uponor Raumfühler gesteuert werden, muss nur der Standardeinstellungen der ETS®- Stellantriebsparameter mit der niedrigsten Indexnummer Konfigurationsflags auf „Aktiviert, Uponor Thermostat“ gesetzt werden, damit die Funktionalität erhalten bleibt. Alle anderen chtung Einstellungen für Zonen (Zuordnung eines Raumfühlers...
  • Seite 15 Kühlungs-Offset (erfordert geänderte Flag- NEIN Einstellungen) In dieser Konfiguration werden nur KNX Thermostate oder eine Mischung aus Uponor und KNX Thermostaten verwendet, wobei der Kühlungsausgleich im Uponor System aktiviert ist. Damit diese Einrichtung ohne Sollwertkonflikte funktioniert, müssen die KNX Thermostat ETS®-Konfigurationsflags für Sollwerte von SCHREIBEN auf SENDEN geändert werden.
  • Seite 16: Datenpunkt-Listen

    Datenpunkt-Listen Uponor bietet Standardkonfigurationsflags (in der Produktdatendatei), die normalerweise nicht geändert werden müssen. X ist die Standardeinstellung, weißer Hintergrund bedeutet, dass das Flag unterstützt wird. Allgemeine Parameter Konfigurationsflags, Gruppenobjekte Datenpunkt Kurztext KNX Datentyp Außentemperatur Gemessene Außentemperatur DPT_Wert_Temp Erzwungenes ECO System Absenkungssteuerung...
  • Seite 17 Es wird nicht empfohlen, die Flags SENDEN und SCHREIBEN zu kombinieren, es sei denn, die Flag LESEN AUF INIT ist ebenfalls gesetzt. *** Die ID für jedes Regelmodul in der Reihenfolge: 63, 112, 161, 210, 259, 308, 357, 406, 455, 504, 553, 602, 651, 700, 749, 798.
  • Seite 18: Fehlersuche

    Fehlersuche KNX Gateway-Modul-LEDs Die folgende Tabelle beschreibt den Status der LEDs des KNX Gateway-Moduls. Es wird empfohlen, die Status-LEDs auf dem KNX Gateway-Modul gelegentlich auf Alarme zu überprüfen. Status Strom- Die Power-LED leuchtet immer. versorgung • Rot, an – Initialisierung der Software nach dem Einschalten •...
  • Seite 19: Knx Gateway-Modul-Fehlercodes

    KNX Gateway-Modul-Fehlercodes Zurücksetzen des KNX Gateway- Moduls Wenn während des normalen Betriebs ein Fehler im KNX Gateway-Modul aufgetreten ist, wechselt die Bus-LED Wenn das KNX Gateway-Modul nicht wie erwartet (KNX und/oder Modbus) auf Rot. funktioniert oder ein Fehler angezeigt wird, kann es zurückgesetzt werden und das Problem möglicherweise Um weitere Informationen über den Fehler zu erhalten, lösen.
  • Seite 20: Led-Fehlercodes

    Kanal registriert ist, der von einem KNX Raumfühler. Raumfühler verwendet wird. 2. Heben Sie die Zuordnung des Uponor Raumfühlers zu den Regelmodulen auf oder programmieren Sie den KNX Raumfühler auf einen unbenutzten Kanal im ETS® Tool. 3. Wenn der Fehler weiterhin besteht, führen Sie einen Hard-Reset auf dem KNX Gateway-Modul durch.
  • Seite 21 KNX Gateway-Modul wieder mit dem neu gestarteten dem KNX Gateway-Modul kommunizieren. Uponor Regelmodul kommuniziert hat. Wie lange es dauert, hängt davon ab, wie viele Uponor Regelmodule im System vorhanden sind. Wenn der Alarm dauerhaft ist (nicht automatisch zurückgesetzt): 1.
  • Seite 22 Uponor Regelmodule haben sich Zurücksetzen des KNX Gateway-Moduls. neu gestartet. Ein Neustart löst eine Übertragung der KNX Konfiguration an alle 3. Überprüfen Sie den KNX Bus auf Fehler, die die Uponor angeschlossenen Geräte aus. Regelmodule betreffen könnten. NEIN U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...
  • Seite 23: Technische Daten

    Modbus-Verbindung A, B, – am Systembus des Regelmoduls http://www.uponor.com/ce-compliance NEIN U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...
  • Seite 24: Abmessungen

    Verdrahtungsplan Abmessungen (mm) 50.5 R-147 30.5 A B - + - - X-147 NEIN U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...
  • Seite 25 NEIN U P O N O R S M AT R I X B A S E / B A S E P R O · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G...
  • Seite 26 Uponor GmbH www.uponor.com/de-de Uponor behält sich im Rahmen seiner kontinuierlichen Entwicklungs- und Verbesserungsarbeit das Recht auf Änderungen an Spezifikationen der enthaltenen Komponenten ohne vorherige Ankündigung vor.
