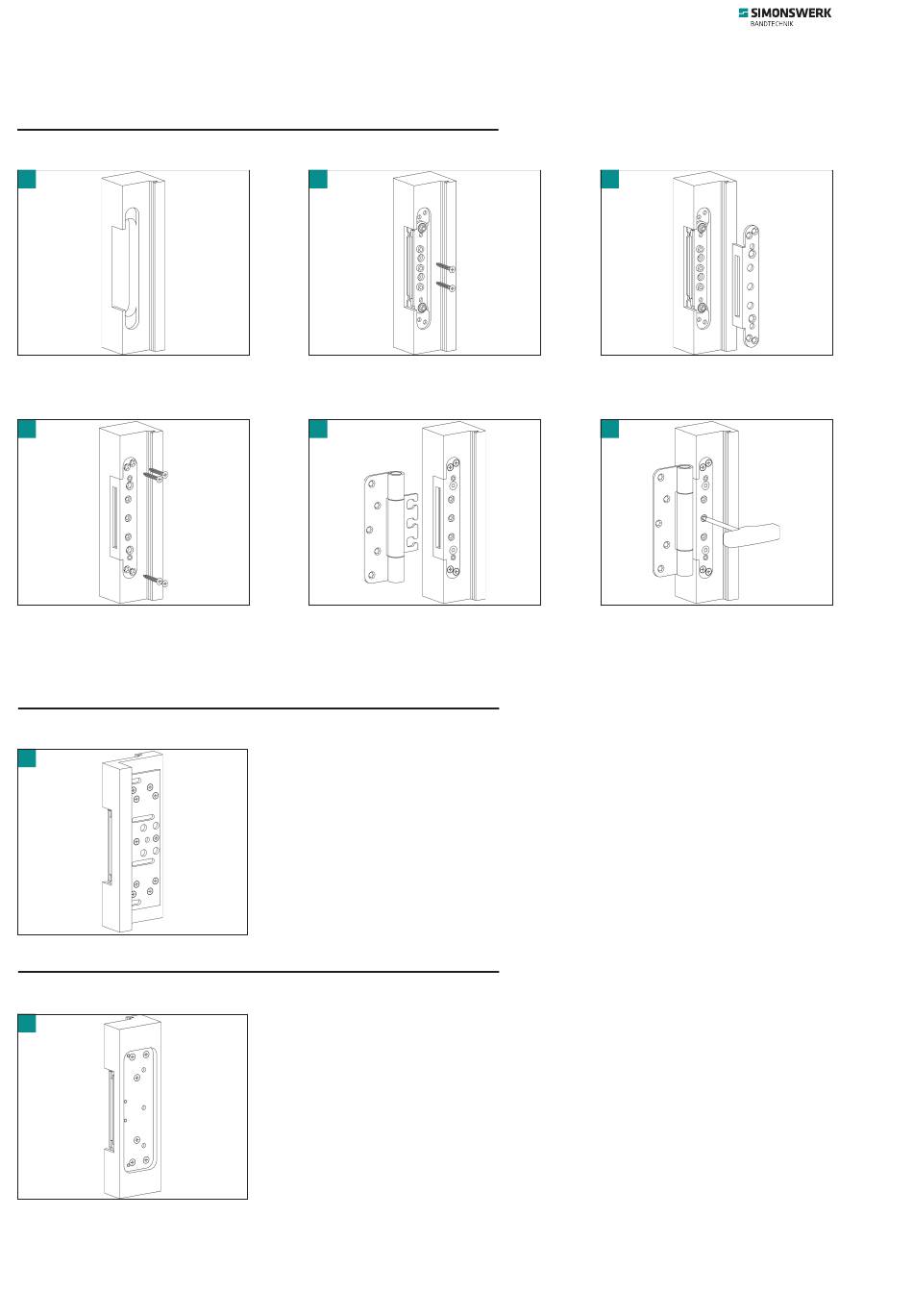

32 | Variant® VX aufnahmeelemente
MoNTAge – SeRIe VX 753.
VX 7531 3D – Blockzarge
1
Fräsung vornehmen,
4
Abdeckung mit Schrauben mind.
50 mm befestigen,
VX 7532 3D – Futterzarge
1
VX 7535 3D – Blendrahmen
1
2
den Aufnahmeblock einsetzen und fest
verschrauben,
5
das Füllstück entnehmen, die Tür mit
dem Türband in das Aufnahmeelement
einstecken,
Die rückseitige Befestigungsplatte in der
Fräsung platzieren und verschrauben.
Mit beiliegenden Senkschrauben M5 x
20 die Abdeckung an der Befestigungs-
platte verschrauben. Je nach Zargenkon-
struktion Distanzplättchen einsetzen.
Die rückseitige Befestigungsplatte in der
Fräsung platzieren und verschrauben.
Mit beiliegenden Senkschrauben M5 x 30
die Abdeckung an der Befestigungsplat-
te verschrauben.
3
die Abdeckung aufsetzen,
6
die Tür ausrichten, die 3 Klemmschrau-
ben fest anziehen.
