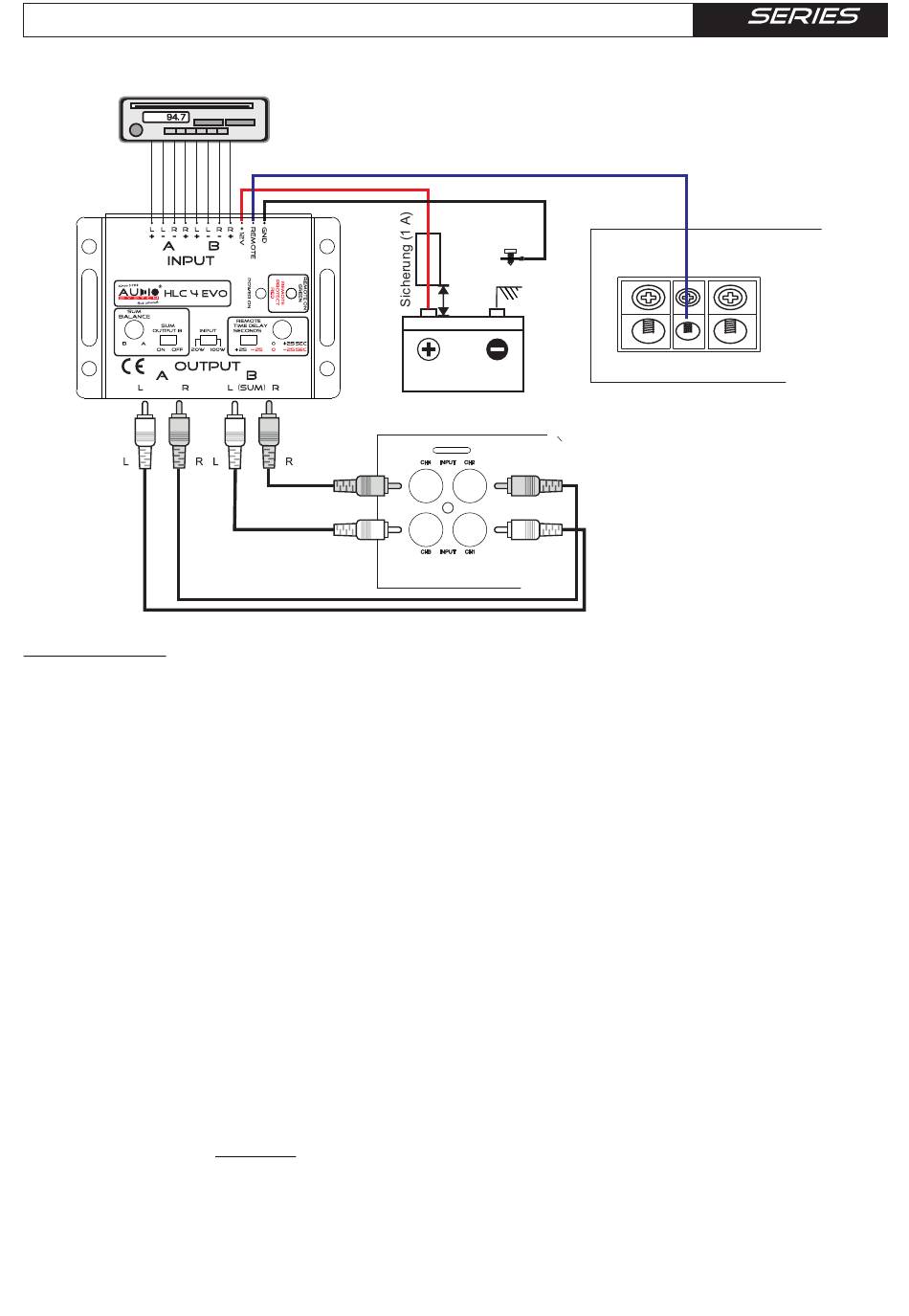

Stromanschlüsse
Steuergerät (OEM-Radio)
ACHTUNG:
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die Stromversorgung des Fahrzeuges ab. Dies geschieht am
Besten, indem das Massekabel von der Batterie entfernt wird.
2. Masseanschluss
Verbinden Sie den GND (Ground) Anschluss des HLC 4 EVO mit der
Fahrzeugkarosserie. Verwenden Sie einen ausreichenden Querschnitt (1,5 - 2,5 mm). Stellen
Sie sicher, dass die Verbindung mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V Stromanschluss
Der +12 V Anschluss des High-Low Adapters ist mit dem Versorgungskabel über eine
Sicherung (1 A) direkt an +12 Volt anzuschließen. Die Sicherung schützt das Gerät und das
Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den REM-Anschluss des hlc 4 EVO mit dem Remote-Eingang des
Verstärkers. Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel. Nachdem ein Musiksignal
am Eingang des High-Low Konverters anliegt, wird die Endstufe automatisch eingeschaltet.
5. Eingang
Der hlc 4 EVO besitzt High-Eingänge, welche mit dem Lautsprecherausgang des OEM-
Radios verbunden werden.
6. Ausgang
Die RCA(Cinch)-Ausgänge des hlc 4 EVO werden mit den RCA(Cinch)-Eingängen der
Endstufe verbunden. Wichtig dabei ist, dass die Gain-Regler der angeschlossenen Endstufe
zunächst auf Minimum gestellt werden. Nur bei Bedarf dann vorsichtig hochdrehen.
AUDIO SYSTEM germany empfiehlt Ihnen diesbezüglich Ihren Verstärker von
einem Fachbetrieb, Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu
lassen.
MASSE
Max.
30 cm
BATTERIE
ENDSTUFE
3
z
accessoires
+12V
REM
GND
ENDSTUFE
2
