Teknatool nova Bedienungsanleitung
G3 lite spannfutter

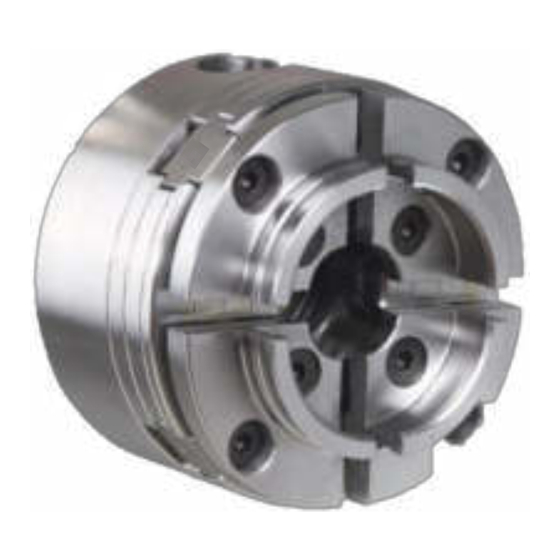

G3 LITE Spannfutter
nova
TM
Eigenschaften LITE
Spannzange 50 mm mit Innenrillung und Außenschwalbenschwanz.
Rechtsschließend für intuitive Bedienung.
Zangennummerierung am Boden der Zangensegmente eingeschlagen.
Verschiebbarer T-Griff am Spannfutterschlüssel für einfachere
Bedienung bei großen Objekten.
Entworfen und hergestellt von Teknatool International, USA und PRC © 2020 Teknatool
Optionale Zubehörzangen
Teknatool International Ltd. USA +1 727 954-3433 • International +64 9 477 5600
Global Support für Anfragen, Reparaturen und Unterstützung • Email: service@teknatool.com (Englisch)
oder wenden Sie Sich an Ihren lokalen Händler
2
Das Spannfutter ist
kompatibel mit allen
NOVA Zangen,
ausgenommen NOVA
TITAN Zangen.
Inhaltszusammenfassung für Teknatool nova
- Seite 1 NOVA Zangen, ausgenommen NOVA TITAN Zangen. Teknatool International Ltd. USA +1 727 954-3433 • International +64 9 477 5600 Global Support für Anfragen, Reparaturen und Unterstützung • Email: service@teknatool.com (Englisch) oder wenden Sie Sich an Ihren lokalen Händler...
-
Seite 2: Zu Ihrer Sicherheit
G3 LITE Spannfutter Vielen Dank, dass Sie sich für das G3 LITE Spannfutter entschieden haben – einen Neuzugang in unserem Spannfuttersortiment. Es stellt eine einfache, sichere und vielfältige Aufspannmöglichkeit für alle Drechselarbeiten dar. ZU IHRER SICHERHEIT GEFAHR: BEI UNSACHGEMÄSSER VERWENDUNG DES SPANNFUTTERS BESTEHT WIE BEI JEDEM ANDEREN WERKZEUG VERLETZUNGSGEFAHR! Lesen Sie unbedingt diese Anleitung und die Sicherheitshinweise, bevor Sie das G3 LITE Spannfutter verwenden. - Seite 3 Spannfutter nicht, solange sie die richtige Arbeitsgeschwindigkeit nicht kennen. Beachten Sie unbedingt die Geschwindigkeitsvorgaben in dieser Anleitung. • ÜBERPRÜFEN SIE IHR WERKSTÜCK: Prüfen sie ihr Werkstück sorgfältig und verwenden sie nur fehlerfreies Holz. Verwenden Sie kein Holz mit Rissen, Spalten und Schwachstellen, kein morsches, schwammiges oder brüchiges Holz und auch kein schlecht verleimtes Holz.
-
Seite 4: Öffnen Und Schließen Der Spannzangen
Zur Befestigung der Spannbacken auf dem Spannfutter beachten Sie die folgenden Schritte: Befestigen Sie die Spannbackensegmente mit den mitgelieferten NOVA Innensechskantschrauben lose auf dem Backenschlitten und schließen Sie die Backen fest, um sicherzustellen, dass zwischen den Spannbackensegmenten kein Licht sichtbar ist. - Seite 5 M6-Madenschraube auf und ziehen Sie sie mit dem mitgelieferten M3 Innensechskantschlüssel an, um zu verhindern, dass sich das Spannfutter von der Drehspindel löst. Verwendung des NOVA M33 ASR Eurolock Spannfutters mit Ablaufsicherungsring (optional) Voraussetzung: Drechselmaschine mit ASR-Nut auf der Spindel und Ablaufsicherungsring (optional erhältlich und nicht im Lieferumfang des Spannfutters enthalten!)
- Seite 6 DIE DREHZAHL DARF HÖCHSTENS 600 U/MIN BETRAGEN! Anfertigung eines Rezesses oder Zapfens Schwalbenschwanz-Meißel Drehen Sie mit einem geeigneten Werkzeug Verwenden einen NOVA (z.B. Meißel) den Außendurchmesser des Schwalbenschwanz-Meißel #6008 (oder Holzes und formen Sie einen Zapfen. Die Länge ähnliches). Legen Sie die flache Seite des des Zapfens sollte der Innenhöhe der Backen...
-
Seite 7: Drechseln Mit Zapfen Oder Rezess
Drechseln mit Zapfen oder Rezess Beim Drechseln mit Zapfen (diese Methode wird hauptsächlich zum Drehen von Dosen, Bechern und Vasen verwendet) wird das Werkstück klemmend gehalten – die Spannbacken ziehen sich zusammen. Zapfendurchmesser (bei 50 mm Spannzange) min. max. zylindrisch 45 mm 65 mm quadratisch... - Seite 8 Beschreibung 1359011 Spannfutterkörper 1359010 Spannfutterschlüssel 23113 Zahnkranzring, rechtsdrehend 1359055 Backenschlitten #1 1359052 Backenschlitten #2 1359053 Backenschlitten #3 1359054 Backenschlitten #4 EC50 Sicherungsring NS1000 Unterlegscheibe Madenschraube G0606 Madenschraube CM5010181 NOVA Innensechsrundschraube Innensechskantschlüssel 4 mm Innensechskantschlüssel 3 mm 10029 50 mm Spannzangen...
