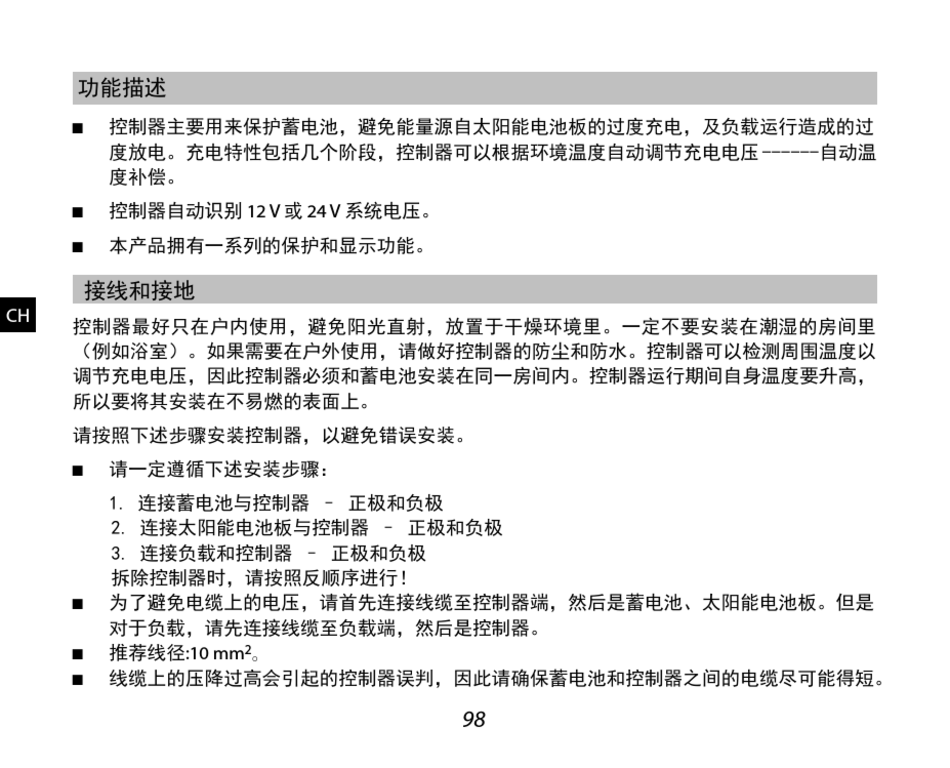

功能描述
 控制器主要用来保护蓄电池，避免能量源自太阳能电池板的过度充电，及负载运行造成的过
度放电。充电特性包括几个阶段，控制器可以根据环境温度自动调节充电电压 ------自动温
度补偿。
控制器自动识别 1 2 V 或 2 4 V 系统电压。

本产品拥有一系列的保护和显示功能。

接线和接地
C H
控制器最好只在户内使用，避免阳光直射，放置于干燥环境里。一定不要安装在潮湿的房间里
（例如浴室）。如果需要在户外使用，请做好控制器的防尘和防水。控制器可以检测周围温度以
调节充电电压，因此控制器必须和蓄电池安装在同一房间内。控制器运行期间自身温度要升高，
所以要将其安装在不易燃的表面上。
请按照下述步骤安装控制器，以避免错误安装。
 请一定遵循下述安装步骤：
1. 连接蓄电池与控制器 – 正极和负极
2. 连接太阳能电池板与控制器 – 正极和负极
3. 连接负载和控制器 – 正极和负极
拆除控制器时，请按照反顺序进行！
为了避免电缆上的电压，请首先连接线缆至控制器端，然后是蓄电池、太阳能电池板。但是

对于负载，请先连接线缆至负载端，然后是控制器。
 推荐线径: 1 0 mm
线缆上的压降过高会引起的控制器误判，因此请确保蓄电池和控制器之间的电缆尽可能得短。

2
。
9 8
