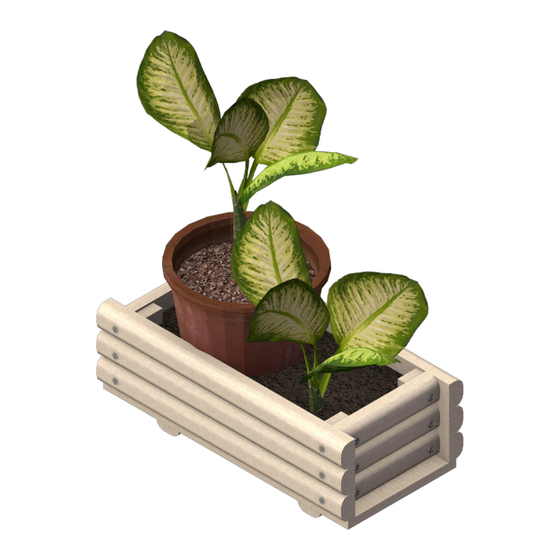

Opitec Easy-Line Blumenkasten
Stückliste
Holzbrett
Profilholzleiste
Profilholzleiste
Holzleiste
Spanplattenschraube
Spanplattenschraube
1
122.876
„Harald"
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kin-
der unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückzahl
1
6
8
4
28
4
Benötigtes Werkzeug:
Bohrer
Schleifpapier
Hinweis
Maße (mm)
260x115x8
260x23x15
100x23x15
Seitenleiste/Standfuß
70x20x10
Verbindungsleiste
ø3x25
Befestigung Seitenwände
ø3x20
Befestigung Bodenplatte
ø2
Holzleim
Lineal
Bezeichnung
Bodenplatte
Seitenleiste
Kreuzschlitz-
schraubendreher
Bleistift
Teile-Nr.
1
2
3
4
5
6
Werbung
Inhaltszusammenfassung für Opitec Harald
- Seite 1 Bleistift Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 122.876 Opitec Easy-Line Blumenkasten „Harald“ ø2 Auf dem Holzbrett (1) sowie den Profilholzleisten (2+3) die Position der Bohrungen anzeichnen und ø 2 mm durchbohren. Hinweis. 2 Profilholzleisten (3) bleiben ohne Bohrungen! Jeweils 3 Profilholzleisten (3) und 2 Holzleisten (4), wie abgebildet, zu einer Seitenwand verleimen. Anschließend mit den 6 Schrauben (5) fixieren. Das Ganze mit den übrigen 3 gebohrten Profilholzleisten (3) sowie 2 Holzleisten (4) wiederholen.
- Seite 3 Bauanleitung 123.115 Opitec Easy-Line Blumenkasten „Harald“ Die Wände mit den Schrauben (5), wie abgebildet, endfixieren. Die Bodenplatte (1) aufleimen und mit den Schrauben (6) fixieren. ø2 Abschließend die beiden ungebohrten Profilholzleisten (3) aufleimen. Die Bodenplatte durch die Bohrungen in den Fußleisten ø2 mm vor- bohren.
