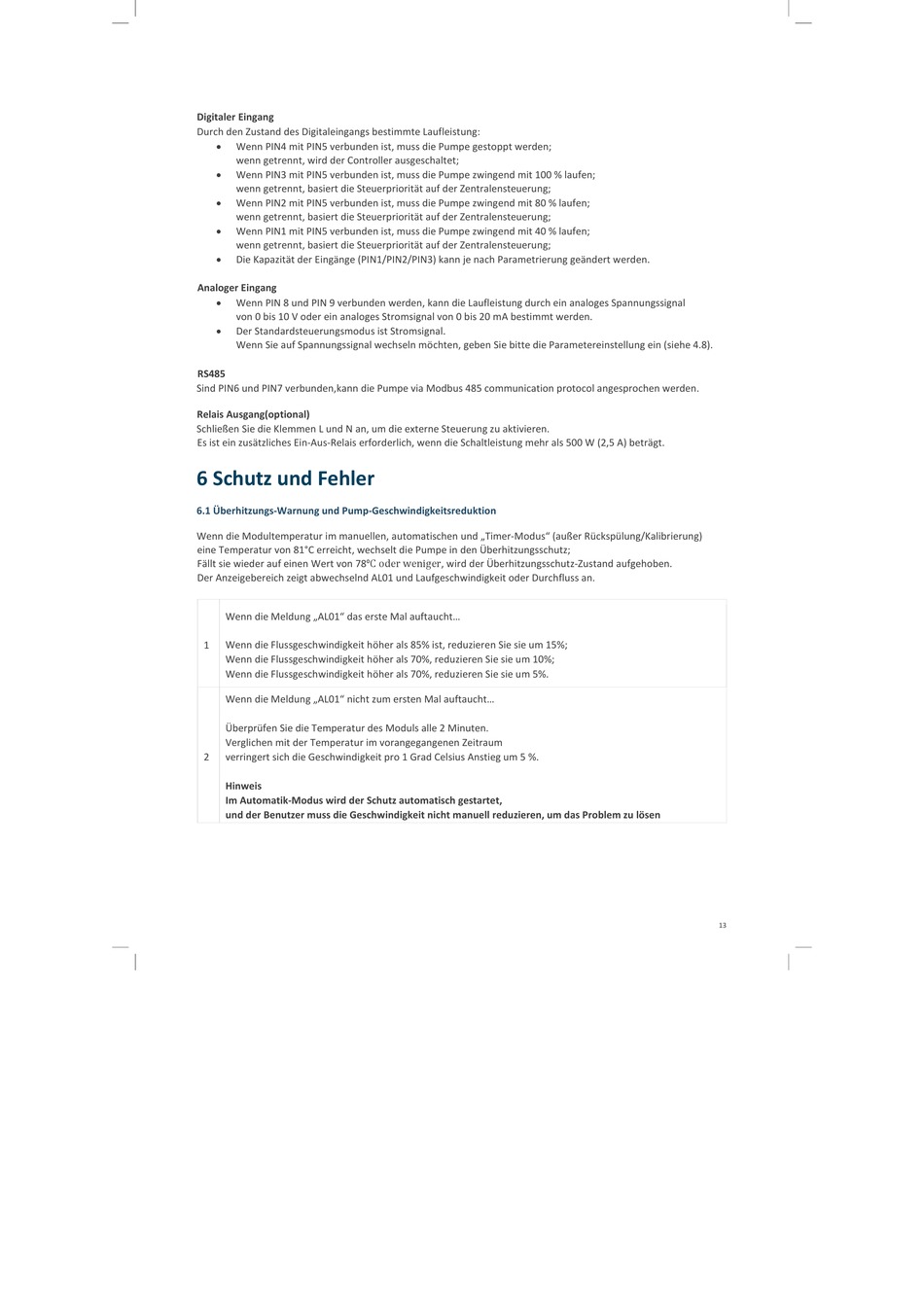

Digitaler Eingang
Durch den Zustand des Digitaleingangs bestimmte Laufleistung:
Wenn PIN4 mit PIN5 verbunden ist, muss die Pumpe gestoppt werden;
wenn getrennt, wird der Controller ausgeschaltet;
Wenn PIN3 mit PIN5 verbunden ist, muss die Pumpe zwingend mit 100 % laufen;
wenn getrennt, basiert die Steuerpriorität auf der Zentralensteuerung;
Wenn PIN2 mit PIN5 verbunden ist, muss die Pumpe zwingend mit 80 % laufen;
wenn getrennt, basiert die Steuerpriorität auf der Zentralensteuerung;
Wenn PIN1 mit PIN5 verbunden ist, muss die Pumpe zwingend mit 40 % laufen;
wenn getrennt, basiert die Steuerpriorität auf der Zentralensteuerung;
Die Kapazität der Eingänge (PIN1/PIN2/PIN3) kann je nach Parametrierung geändert werden.
Analoger Eingang
Wenn PIN 8 und PIN 9 verbunden werden, kann die Laufleistung durch ein analoges Spannungssignal
von 0 bis 10 V oder ein analoges Stromsignal von 0 bis 20 mA bestimmt werden.
Der Standardsteuerungsmodus ist Stromsignal.
Wenn Sie auf Spannungssignal wechseln möchten, geben Sie bitte die Parametereinstellung ein (siehe 4.8).
RS485
Sind PIN6 und PIN7 verbunden,kann die Pumpe via Modbus 485 communication protocol angesprochen werden.
Relais Ausgang(optional)
Schließen Sie die Klemmen L und N an, um die externe Steuerung zu aktivieren.
Es ist ein zusätzliches Ein-Aus-Relais erforderlich, wenn die Schaltleistung mehr als 500 W (2,5 A) beträgt.
6 Schutz und Fehler
6.1 Überhitzungs-Warnung und Pump-Geschwindigkeitsreduktion
Wenn die Modultemperatur im manuellen, automatischen und „Timer-Modus" (außer Rückspülung/Kalibrierung)
eine Temperatur von 81°C erreicht, wechselt die Pumpe in den Überhitzungsschutz;
Fällt sie wieder auf einen Wert von 78℃ oder weniger, wird der Überhitzungsschutz-Zustand aufgehoben.
Der Anzeigebereich zeigt abwechselnd AL01 und Laufgeschwindigkeit oder Durchfluss an.
Wenn die Meldung „AL01" das erste Mal auftaucht...
Wenn die Flussgeschwindigkeit höher als 85% ist, reduzieren Sie sie um 15%;
1
Wenn die Flussgeschwindigkeit höher als 70%, reduzieren Sie sie um 10%;
Wenn die Flussgeschwindigkeit höher als 70%, reduzieren Sie sie um 5%.
Wenn die Meldung „AL01" nicht zum ersten Mal auftaucht...
Überprüfen Sie die Temperatur des Moduls alle 2 Minuten.
Verglichen mit der Temperatur im vorangegangenen Zeitraum
2
verringert sich die Geschwindigkeit pro 1 Grad Celsius Anstieg um 5 %.
Hinweis
Im Automatik-Modus wird der Schutz automatisch gestartet,
und der Benutzer muss die Geschwindigkeit nicht manuell reduzieren, um das Problem zu lösen
13
