Montage
10

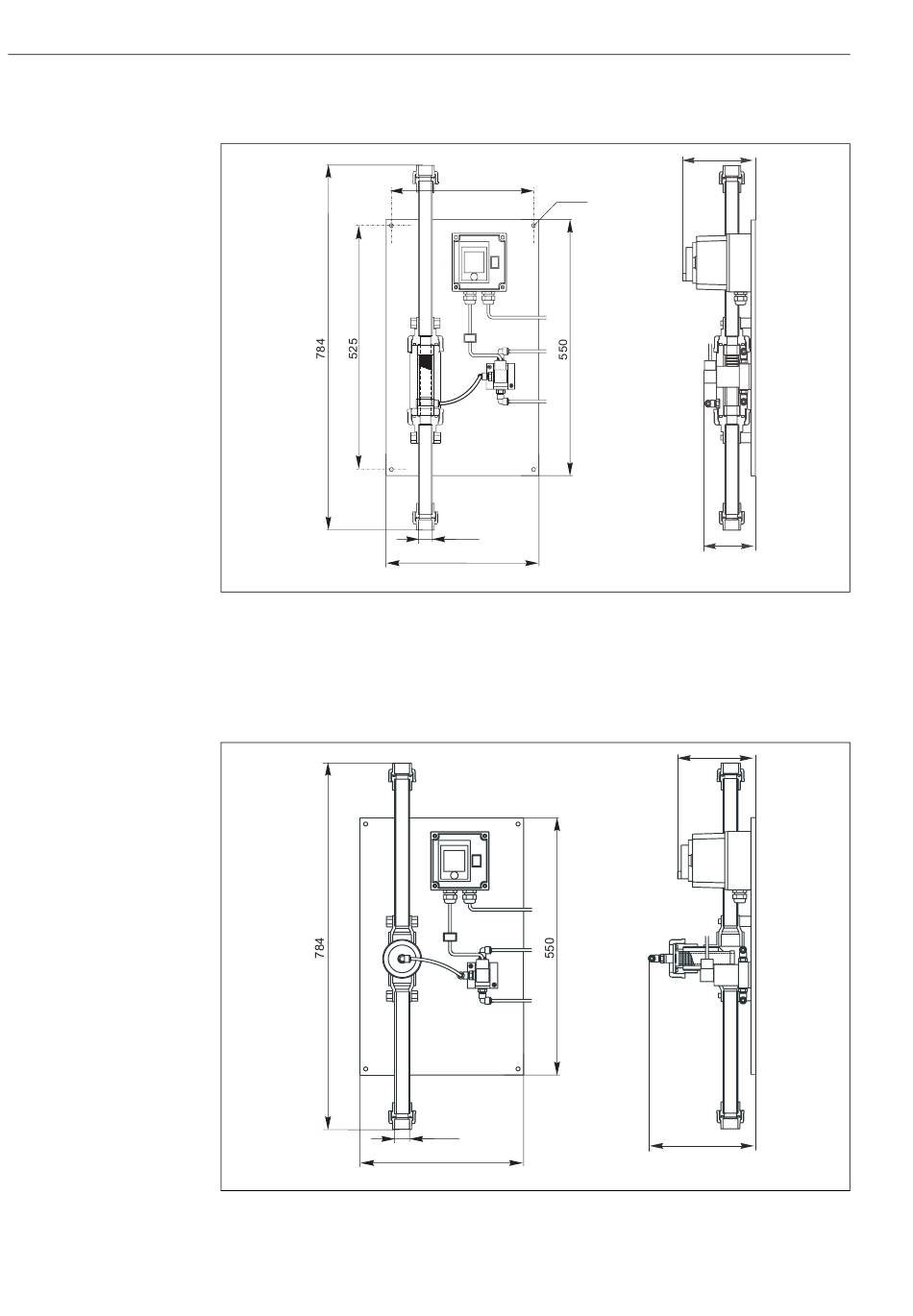

3.3.2 Offene Ausführung, Zulauf
Abb. 5: Offene Ausführung Zulauf
A Frontansicht
B Seitenansicht
3.3.3 Offene Ausführung, Auslauf
Abb. 6: Offene Ausführung Auslauf
A Frontansicht
B Seitenansicht
325
Ø 10
Ø32
350
A
Ø32
350
A
Stamoclean CAT221
167
118
B
C07-CAT221xx-06-14-00-de-001.eps
167
230
B
C07-CAT221xx-06-14-00-de-003.eps
Endress+Hauser
