indexa ANZ01 Bedienungsanleitung

ANZ01 Anzeige mit LED und Summer
Die ANZ01 ist eine universelle Anzeige mit heller LED und
Summer, zur Aufputzmontage im Innenbereich (IP40).
Die Ansteuerung erfolgt entweder über 12 oder 24 Volt
DC. Die LED sowie der Summer sind separat ansteuerbar
und einzeln auf konstante oder pulsierende Funktion
einstellbar.
Lieferumfang
!
LED-Anzeige
Montage und Anschluss
2

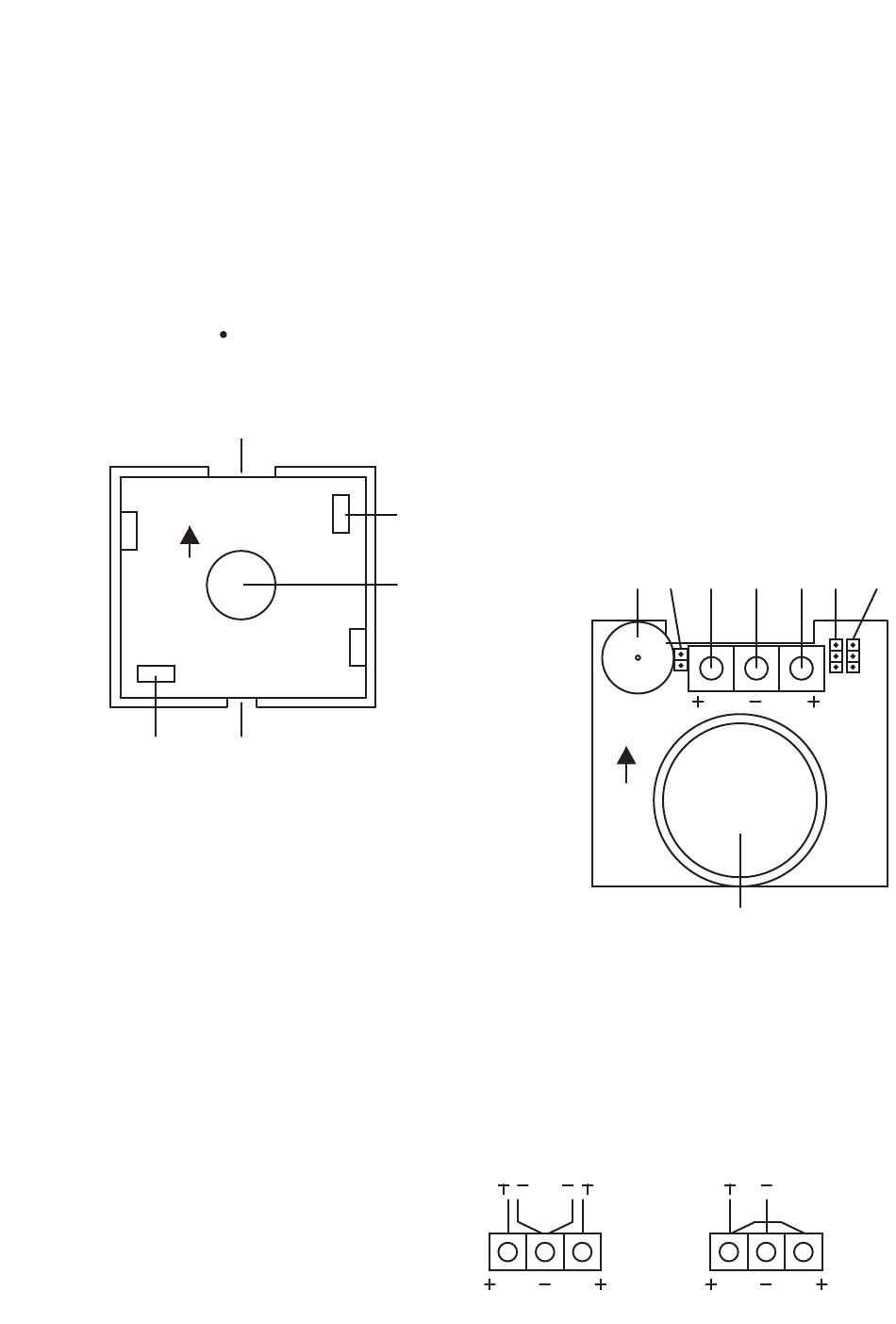

Abb. 1:
Gehäuserückseite
Die ANZ01 wird mit zwei entsprechend passenden
Schrauben auf dem gewünschten Untergrund befestigt.
Durch die Verwendung der Distanzscheiben zwischen
Gehäuserückseite und Untergrund kann die Summer-
lautstärke geregelt werden (ohne Distanzscheiben =
verringerte Lautstärke).
Heben Sie die Gehäusevorderseite von hinten mit einem
kleinen Schraubendreher ab. Nehmen Sie die Platine der
Gehäuserückseite von der Seite her ab. Halten Sie die
Gehäuserückseite an die gewünschte Montagestelle, und
markieren Sie die beiden Befestigungslöcher [2].
Das Kabel kann entweder von unten, von oben oder von
hinten durch das Gehäuse geführt werden. Bei einer
4 Distanzscheiben
1
OBEN
1
1 Kabeldurchführung
2 Befestigungslöcher
Durchführung durch die obere oder die untere Seite
können bei Bedarf die entsprechenden Sollbruchstellen
auf der Gehäusevorderseite mit einem Messer
ausgeschnitten werden.
Stecken Sie die Befestigungsschrauben durch die Löcher,
und setzen Sie zwischen Gehäuserückseite und
Untergrund entweder je 2, 1 oder keine Distanzscheibe
ein, je nach gewünschter Sirenenlautstärke (maximale
Lautstärke: je 2 Scheiben). Schließen Sie die
Ansteuerungskabel an, wie in Abbildung 2 dargestellt.
Setzen Sie die Platine wieder ein (Aussparung in der
Platine zur größeren Aussparung in der Gehäuse-
unterseite hin). Vergewissern Sie sich, dass die Platine
richtig im Gehäuse sitzt. Drücken Sie die Gehäuse-
2
vorderseite auf die Rückseite, bis sie einrastet.
1
Abb. 2:
Platine
3 Summer
4 Brücke P1
5 Klemme
6 Klemme
separate Ansteuerung
von Summer und LED:
BUZ LED
3 4 5 6
P1
BUZ LED
OBEN
10
7 Klemme
8 Brücke S1
9 Brücke S2
10 LED
gemeinsame Ansteuerung
von Summer und LED:
BUZ
7 8 9
A
B
S1S2
Drahtbrücke
LED
