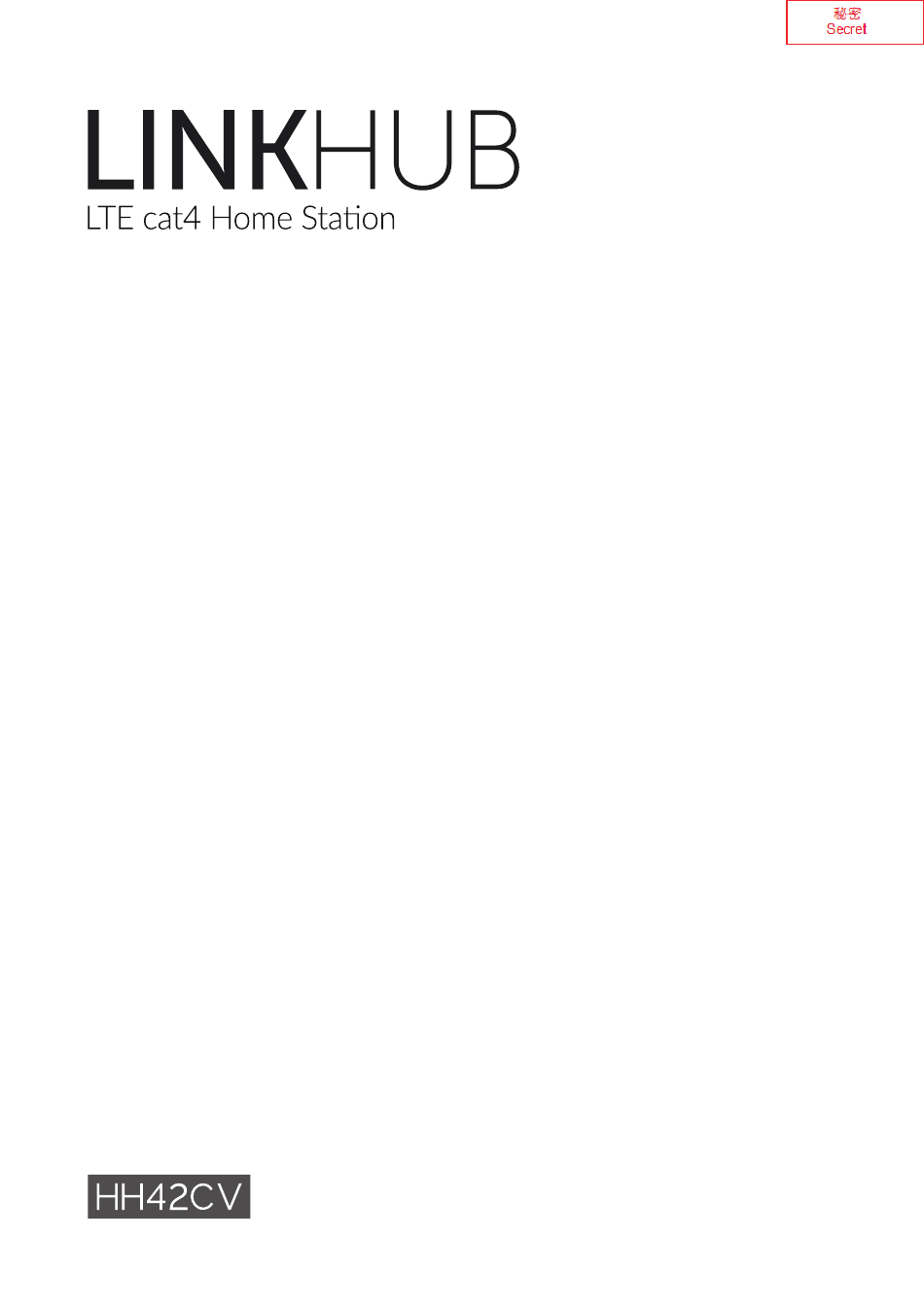

- Seite 1 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit und Gebrauch ....................1 1. Übersicht ........................5 Systemvoraussetzungen .................6 Gerätebeschreibung ..................6 2.. Erste.Schritte ......................7 SIM einlegen .....................7 Netzadapter anschließen ................8 Optional: Externe Antennen installieren ............9 Verbindung im WLAN-Modus herstellen ..........10 3.. Konfigurieren.Ihres.Cat4-Routers ................11 Konfigurieren Ihres Cat4-Routers über die App ........11 Konfigurieren Ihres Cat4-Routers über die Webseite ...... -
Seite 3: Sicherheit Und Gebrauch
Sicherheit und Gebrauch Lesen Sie dieses Kapitel sorgfältig, bevor Sie das Gerät verwenden. Der Hersteller lehnt jegliche Haftung für Schäden ab, die möglicherweise durch unangemessene Verwendung oder Verwendung entgegen der hierin enthaltenen Anweisungen entstehen. NUTZUNGSBEDINGUNGEN: Schalten Sie das Gerät aus, bevor Sie ein Flugzeug betreten. Schalten Sie das Gerät in Krankenhäusern aus. - Seite 4 Verwenden Sie ausschließlich Adapter und Zubehörteile, die von TCL Communication Ltd. und seinen Tochtergesellschaften empfohlen werden und mit dem Gerätemodell kompatibel sind. TCL Communication Ltd. und seine Geschäftspartner schließen jegliche Haftung bei Schäden aus, die durch die Verwendung anderer Adapter entstanden sind. Dieses Symbol auf Gerät und Zubehör bedeutet, dass die Produkte nach Ende der Nutzung zu einer Sammelstelle gebracht werden müssen.
- Seite 5 Funkwellen Für alle Gerätemodelle muss vor der Markteinführung ein Nachweis über die Einhaltung internationaler Standards (ICNIRP) bzw. der EU-Richtlinie 2014/53/ EG (RED) erbracht werden. Der Schutz von Gesundheit und Sicherheit des Nutzers und anderer Personen ist eine grundlegende Voraussetzung dieser Standards bzw.
-
Seite 6: Haftungsausschluss
LTE TDD B38/40 (2600/2300): 25.7 dBm 802.11b/g/n 2.4GHz: 18.09 dBm Rechtliche.Informationen Hiermit erklärt TCL Communication Ltd., dass das Gerät mit Funktechnik vom Typ Alcatel HH42CV die Anforderungen der Richtlinie 2014/53/EG erfüllt. Weitere.Informationen Den vollständigen Text der EU-Konformitätserklärung finden Sie online unter http:/ /www.alcatelmobile.com/EU_doc Die Beschreibung der Zubehörteile und der Komponenten einschließlich... -
Seite 7: Übersicht
TCL Communication Ltd. kann weder für solche Unterschiede noch für mögliche Folgen haftbar gemacht werden. Dieses Gerät enthält möglicherweise Materialien (einschließlich Anwendungen und Software in ausführbarer Form oder als Quellcode), die von Drittanbietern zur Integration in dieses Gerät übergeben wurden („Drittanbietermaterialien“). Alle Drittanbietermaterialien auf diesem Gerät werden in der vorliegenden Form bereitgestellt, ohne Garantie jeglicher Art, weder ausdrücklich noch implizit. -
Seite 8: Systemvoraussetzungen
1.1 Systemvoraussetzungen Dieser Cat4-Router ist mit WLAN-Geräten kompatibel, die 2,4GHz (802.11 b/ g/n) unterstützen und einen Webbrowser besitzen. 1.2 Gerätebeschreibung WLAN-LED TEL-Anzeige Empfangs-Anzeige Netzwerk-Anzeige WPS-Taste Ein/Aus-Taste Power- Antennenanschluss Anzeige Steckplatz für SIM-Karte Reset -Taste Stromanschluss Telefon-Anschluß LAN-/WAN-Anschlüsse Ein/Aus-Taste • Um Ihr Gerät einzuschalten, halten Sie die Ein/Aus-Taste 1 Sekunde lang gedrückt. -
Seite 9: Erste.schritte
Beschreibung.der.Status-LEDs Symbol Beschreibung • Leuchtet permanent blau: Das Gerät ist eingeschaltet. • Leuchtet nicht: Das Gerät ist ausgeschaltet. • Leuchtet permanent blau: Signalstärke (1–3 Balken, wobei 3 Balken die größte Signalstärke angeben) • Leuchtet nicht: Kein Dienst/kein Signal/keine SIM-Karte/ ungültige SIM-Karte. •... -
Seite 10: Netzadapter Anschließen
2.2 Netzadapter.anschließen Schließen Sie den Netzadapter gemäß der Abbildung an. Um Interferenzen durch Funksignale zu verhindern, halten Sie bei der Montage des Cat4-Routers mindestens 1 Meter Abstand zu Telefonen und anderen elektrischen Geräten. -
Seite 11: Optional: Externe Antennen Installieren
2.3 Optional:.Externe.Antennen.installieren Schließen Sie an Orten mit schlechtem Empfang externe Antennen an die zwei mit 'LTE' gekennzeichneten Anschlüsse an, um den Signalempfang zu verbessern. Warnhinweis: Der Cat4-Router muss vor der Installation der externen Antennen ausgeschaltet und von der Stromversorgung getrennt werden. Die externen Antennen müssen von einem qualifizierten Techniker installiert werden. -
Seite 12: Verbindung Im Wlan-Modus Herstellen
2.4. Verbindung.im.WLAN-Modus.herstellen Schritt.1:.WLAN am Cat4-Router aktivieren. Sobald die WLAN Anzeige blau leuchtet, ist das WLAN aktiviert. Schritt.2:.SSID und WLAN-Schlüssel finden. Die standardmäßig festgelegte SSID und den Standard-WLAN-Schlüssel finden Sie auf dem Geräteetikett auf der Unterseite des Cat4-Routers. Um unbefugten Zugriff auf Ihr drahtloses WLAN-Netzwerk zu verhindern, empfehlen wir Ihnen, die SSID und den WLAN-Schlüssel gelegentlich zu ändern. -
Seite 13: Konfigurieren.ihres.cat4-Routers
Scannen Sie den QR-Code. Alternativ können Sie im App Store oder Google Play Store nach „Alcatel WiFi Link“ suchen. Laden Sie die Alcatel WLAN Link App aus dem App Store oder Google Play herunter. Klicken Sie auf das Alcatel WLAN Link App-Icon, um sich auf der Verwaltungsseite anzumelden. -
Seite 14: Statusleiste.der.webbenutzeroberfläche
3.2.1 Auf.dem.Startbildschirm.anmelden Öffnen Sie Ihren Webbrowser. Geben Sie http:/ /192.168.1.1 in die Adressleiste ein und bestätigen Sie die Eingabe mit der Eingabetaste. Der Startbildschirm wird geladen (siehe Bild unten). Melden Sie sich an, um die SSID bzw. das Passwort Ihres Cat4 WLAN- Geräts oder andere grundlegende Einstellungen zu ändern. -
Seite 15: Web-Ui-Menüleiste
5. Web-UI-Menüleiste 5.1 Status 5.1.1 Status Der Status ermöglicht es Ihnen, Informationen zu Ihrem Gerät anzuzeigen, einschließlich Internet, HUB42-Gerät, WLAN, primärer Netzwerkbenutzer und Gastbenutzer. 5.2 Netzwerk 5.2.1 Ethernet Richten Sie hier den WAN-Verbindungsmodus und die entsprechenden Parameter ein. Der Verbindungsmodus lässt sich auf PPPoE, DHCP oder Statische.IP einstellen. -
Seite 16: Lan-Einrichtung
5.2.3 LAN-Einrichtung Hier werden die Local Area Network (LAN)-Parameter angezeigt. Die Gateway-Standardadresse lautet 192.168.1.1. Die Standardsubnetzmaske lautet 255.255.255.0. Der DHCP-Server teilt Geräten im Netz automatisch eine IP-Adresse zu. DHCP ist standardmäßig aktiviert. Sie können den Bereich des Adresspools einstellen. 5.3 Drahtlos 5.3.1 WLAN •. -
Seite 17: Netzwerk Erweitert
•. Sicherheit:. Sie können den Sicherheitsmodus wählen, verfügbare Optionen sind WPA-PSK/WPA2-PSK(AES),. WPA2-PSK(AES),. WPA- PSK(AES) oder Keine. •. WLAN-Kennwort: Sie können Ihren Wi-Fi-Schlüssel hier anzeigen oder einstellen. •. Drahtloses. Protokoll: Über das Drop-down-Menü können Sie aus den verfügbaren Optionen auswählen. Standardmäßig ist Automatisch festgelegt. -
Seite 18: Elterliche Kontrolle
PPPoE: PPPoE ist die Abkürzung für Point-to-Point Protocol over Ethernet. Dieses Netzwerkprotokoll wird vor allem für DSL-Dienste verwendet, bei denen einzelne Nutzer über Ethernet eine Verbindung zu einem Modem herstellen. Geben Sie den Nutzernamen und das Passwort ein, den bzw. die Sie von Ihrem Netzanbieter erhalten haben, und klicken Sie auf Anwenden. -
Seite 19: Sms
5.4.5. VPN-Client Das internetbasierte virtuelle private Netzwerk (VPN) schafft ein sicheres Netzwerk durch eine weniger sichere Netzwerkübertragung (wie das Internet). Sie können grundlegende Konfigurationen durchführen und auf Anwenden klicken, um die VPN-Funktion zu aktivieren. 5.5 SMS 5.5.1 SMS Eingang: Listet die empfangenen Nachrichten auf. Ausgang:.Listet die erfolgreich gesendeten Nachrichten auf. -
Seite 20: Stimme
Ak t i v i e ren Sie in d e r Sp a l te g a nz re c ht s di e ent s p re c he n d e n Kontrollkästchen, um die Mitteilungen auszuwählen, die Sie löschen möchten. -
Seite 21: Management
Deaktivieren: Alle verbundenen Geräte können auf das Internet zugreifen. Whitelist: Es können nur Geräte auf das Internet zugreifen, deren IP-Adresse in der Liste enthalten ist. Blacklist: Geräte, deren IP-Adresse in der Liste enthalten ist, können nicht auf das Internet zugreifen. 5.8 Management 5.8.1 SNTP SNTP kann die Computerzeit automatisch mit dem Internet synchronisieren,... -
Seite 22: Einrichtungsassistent
5.8.5 TR069.(Optional) TR-069 (Technical Report 069) ist eine technische Spezifikation, die ein Protokoll auf Anwendungsebene für die Fernverwaltung von Endnutzergeräten definiert. Verwenden Sie diese Option, um die Informationsfunktion zu aktivieren, und geben Sie ein Informationsintervall, eine ACS-URL, einen ACS-Nutzernamen und ein ACS-Passwort ein. Klicken Sie abschließend auf Anwenden. -
Seite 23: Garantie
Auf der zweiten Seite können Sie die Verkehrseinstellungen festlegen. Auf der nächsten Seite können Sie die SSID, Sicherheit und den Wi-Fi- Schlüssel ändern. Auf der letzten Seite können Sie die verschiedenen Konfigurationen ansehen und anwenden. 6. Garantie. Unter die Gerätegarantie fallen sämtliche Defekte und Störungen, die bei normaler Verwendung während des Garantiezeitraums von vierundzwanzig (24) Monaten ab Kaufdatum (Originalrechnung) entstehen. -
Seite 24: Fragen.und.antworten
- Schlechtes Wetter, Blitzschlag, Feuer, Feuchtigkeit, Eindringen von Flüssigkeiten, Nahrungsmitteln oder chemischen Produkten, Herunterladen von Dateien, Unfälle, Hochspannung, Korrosion, Oxidierung Das Gerät wird nicht repariert, wenn Etiketten oder Seriennummern (IMEI) entfernt oder geändert wurden. Mit Ausnahme dieser begrenzten Garantie beziehungsweise der gesetzlichen Pflichtgarantie in Ihrem Land bestehen keine ausdrücklichen Garantien, weder schriftlich, mündlich noch implizit. - Seite 25 Stellen Sie sicher, dass die Adresse 192.168.1.1 richtig im Webbrowser eingegeben wurde. Was.sollte.ich.tun,.wenn.ich.nicht.auf.das.Internet.zugreifen.kann? Stellen Sie sicher, dass Sie eine 2G, 3G oder 4G-SIM-Karte verwenden. -Wenn keine SIM-Karte erkannt wird, schalten Sie Ihren Cat4-Router aus, legen Sie die SIM-Karte wieder ein und versuchen Sie es erneut. - Wenn kein Netzwerk verfügbar ist, positionieren Sie das Gerät in einem Bereich mit besserem Empfang (z.
- Seite 26 Welche.Betriebssysteme.werden.vom.Gerät.unterstützt? Das Gerät unterstützt die folgenden Betriebssysteme: Windows 7,8 und 10 Wie.kann.ich.einen.Cat4-Router.über.WLAN.verbinden?. Rufen Sie die Liste der drahtlosen Netzwerkverbindungen auf. Führen Sie folgende Schritte aus, um die Geräte-SSID auszuwählen: Bei Windows-Geräten: Klicken Sie auf der Taskleiste mit der rechten Maustaste auf Drahtlose Netzwerkverbindung.
- Seite 27 Klicken Sie mit der rechten Maustaste auf Drahtlose.Netzwerkverbindung. Klicken Sie auf Netzwerk-.und.Freigabezentrum.öffnen. Wählen Sie Drahtlose.Verwaltung aus. Klicken Sie auf das drahtlose Netzwerk, das gerade nicht verwendet wird, und entfernen Sie es aus der Netzwerkliste. Wählen Sie OK aus und starten Sie Ihren Computer neu. Wie.gehe.ich.vor,.wenn.die.Meldung.„Keine.SIM-Karte“.oder.„Ungültige.SIM- Karte“.auf.der.Konfigurationsseite.für.den.Cat4-Router.angezeigt.wird? Diese Meldung wird möglicherweise angezeigt, weil keine SIM-Karte in das...
- Seite 28 Deaktivieren Sie Mobile.Daten. Wo.finde.ich.weitere.Informationen.zum.Einrichten.des.WLANs? Melden Sie sich auf dem Startbildschirm an (siehe „Wie kann ich den Startbildschirm aufrufen?“) Rufen Sie Drahtlos. > WLAN auf. Wo.finde.ich.Modellnummer.und.Firmwareversion.meines.Geräts? Melden Sie sich auf dem Startbildschirm an (siehe „Wie kann ich den Startbildschirm aufrufen?“) Gehen Sie auf Status > Status > HUB42-Gerät. Wie.ändere.ich.die.SSID.und.den.WLAN-Schlüssel? Melden Sie sich auf dem Startbildschirm an (siehe „Wie kann ich den Startbildschirm aufrufen?“)
