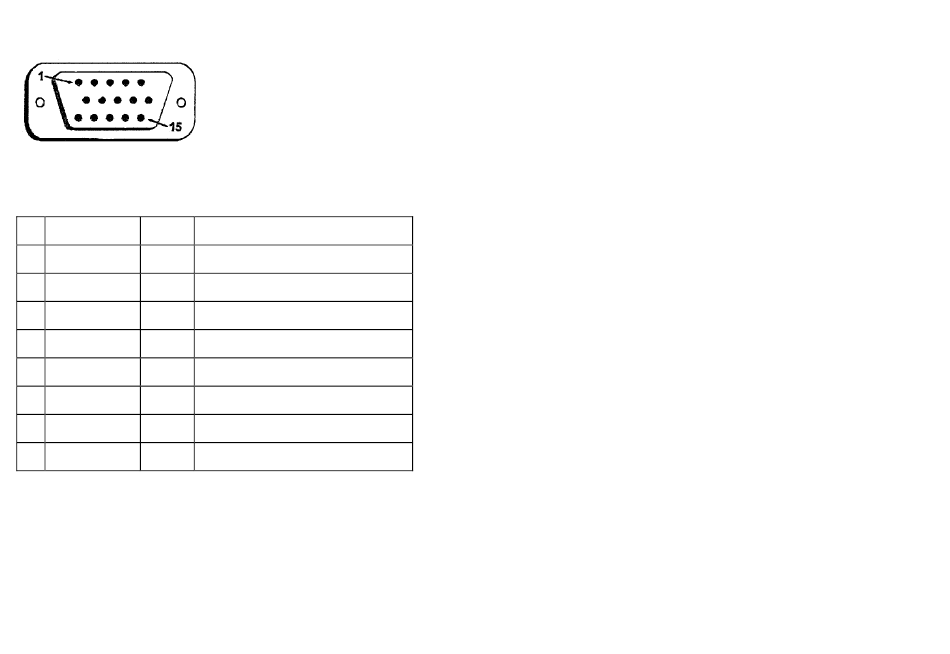

A.3 Anschlußbelegung
Abbildung 5
Anschlußbelegung
Stift Funktion
Stift
Funktion
1
Rotsignal
9
--
2
Grünsignal
10
digitale Masse
3
Blausignal
11
Masse
4
Masse
12
SDA (DDC1/DDC2)
5
NC*
13
horizontale Synchronisation
6
Rot Rückstr.
14
vertikale Synchronisation und VCLK (DDC1)
7
Grün Rückstr.
15
SCL ( DDC2B)
8
Blau Rückstr.
*
Dieser Stift wird zur Stromsparsteuerung verwendet; er muß rechnerseitig mit Masse verbunden sein.
16-DE
DE-17
