Alu-Schlüsselanhänger „Multitalent"
Allgemein: Zum Bearbeiten des Aluminiumstreifens empfehlen wir eine Laubsäge mit Sägeblatt für Leicht- und Weichmetall!
1

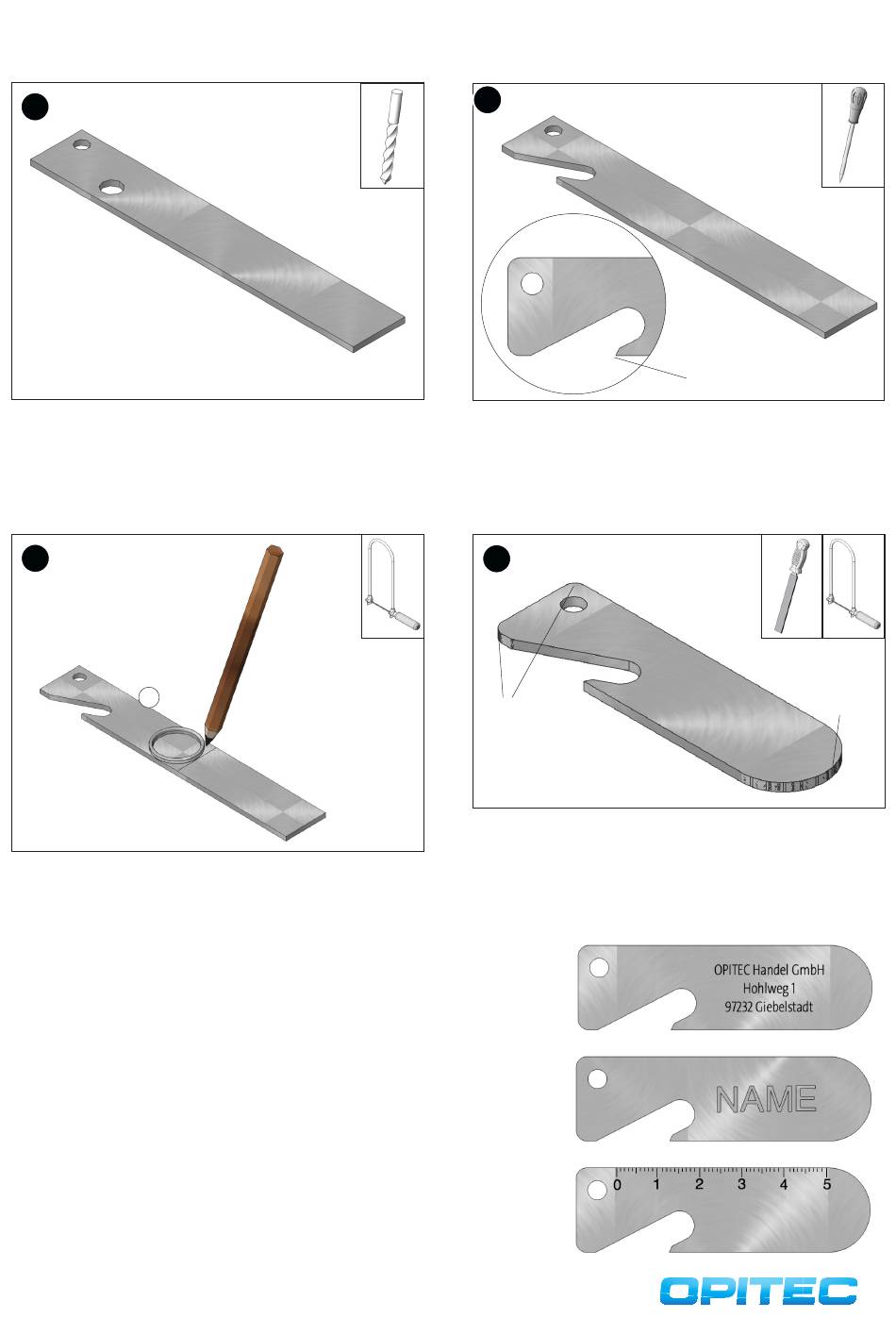

Nach Bohrschablone (siehe Seite 3) das Bohrloch ø5mm für den
Schlüsselanhänger und das Bohrloch ø7mm für den Flaschenöffner
durchbohren.
3
2
Von der linken Kante 70mm abmessen und mit Bleistift markieren.
Den beiliegenden Schlüsselring an der markierten Linie ausgemittelt
anlegen und mit einem Beistift die Rundung an der Kante aufzeichnen.
Gestaltungsvorschläge:
- Mit Hilfe eines Graviergerätes, Schlagstempel oder einfach nur mit Edding die eigene
Adresse oder den Namen aufbringen.
- Auf einer Kante ein Lineal einarbeiten.
5. Schlüsselring bei der 5mm-Bohrung einhängen.
Fertig!
2
2
ø5
ø7
Nach Schablone von der linken Kante 5mm und 20mm abmessen und
markieren. Nun von der Aussenkante der Bohrung je eine Linie zu den
Markierungen ziehen. Mit der Laubsäge die Aussparung aussägen.
Die Spitze mit der Werkstattfeile etwas flachfeilen und Sägekanten
säubern.
4
Ecken mit
der Werkstatt-
feile abrunden
Die Rundung mit der Laubsäge aussägen und mit der Werkstattfeile
Sägekanten säubern. Die Ecken an der gegenübeliegenden Kante mit
der Werkstattfeile abrunden.
Hinweis: Die Rundung dient als „Chip" für Einkaufswagen mit Schacht!
Spitze flachfeilen!
Rundung
aussägen
