DIVERSIGN Bermuda 320 Montageanleitung
Eckeinstieg mit 2 schiebetüren
Wichtige Hinweise:
Glas beim Auspacken und Montieren immer mit Schutz (Holz, Pappe oder Ähnlichem)
auf den Fußboden stellen. Kanten und Ecken des Glases nicht anstoßen lassen!
Bei der Montage der Duschabtrennung Dusch- und Badewanne mit Pappe oder Ähnlichem abdecken.
Bei Leichtbauwänden mit Spezialdübeln arbeiten (Dübel bauseits).
Konstruktionsbedingt ist bei rahmenlosen Duschabtrennungen keine absolute Dichtigkeit erreichbar.
Durch die Verwendung der beiliegenden Kunststoff-Dichtprofile wird eine maximale Abdichtung erzielt.
Spritzwasser wird in der Kabine zurückgehalten.
ACHTUNG:

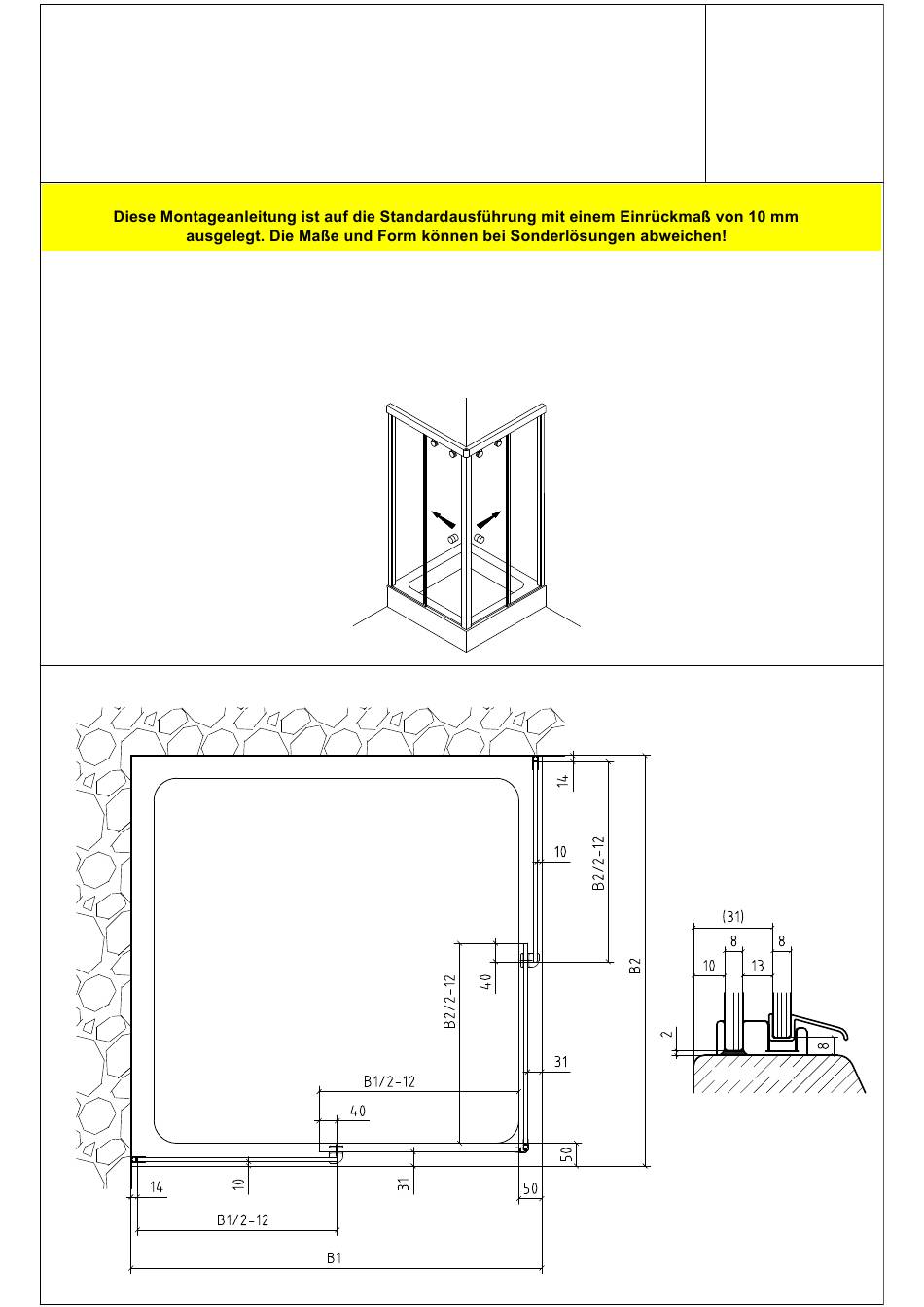

MONTAGEANLEITUNG
System Bermuda / Aquarius
Typ 320
Eckeinstieg mit 2 Schiebetüren
DIVER S I GN
Max-Planck-Str. 60
32107 Bad Salzuflen
Tel.: 05222 / 9469-0
Fax.: 05222 / 9469-13
Festteil
Tür
Verwandte Anleitungen für DIVERSIGN Bermuda 320
Inhaltszusammenfassung für DIVERSIGN Bermuda 320
- Seite 1 Wichtige Hinweise: DIVER S I GN Glas beim Auspacken und Montieren immer mit Schutz (Holz, Pappe oder Ähnlichem) auf den Fußboden stellen. Kanten und Ecken des Glases nicht anstoßen lassen! Max-Planck-Str. 60 Bei der Montage der Duschabtrennung Dusch- und Badewanne mit Pappe oder Ähnlichem abdecken. 32107 Bad Salzuflen Bei Leichtbauwänden mit Spezialdübeln arbeiten (Dübel bauseits).
- Seite 2 Ø 6mm Löcher markieren, bohren und Glasaufnahmeprofil und Rahmenwinkel befestigen. Glasaufnahmeprofile ausrichten und anzeichnen. Glas bis Unterkante Laufwagenstrebe schieben, dann die Schrauben festziehen. Dichtungen aufstecken. Schiebetürknopf und Laufwagen montieren.
- Seite 3 PVC-Streifen PVC-Streifen PVC-Streifen PVC-Streifen unterlegen. Fixteil montieren. PVC-Streifen innen und außen zwischen Wandprofil und Glas klemmen. Laufrahmen montieren. PVC-Sreifen innen und außen zwischen Rahmenprofil und Glas klemmen.
- Seite 4 Verstellbarer Stopper: Einstellen und fixieren. Einstellen und Schrauben anziehen. Laufrahmenprofil und Fixteile mit Rahmenkeilen ausrichten. Schiebetürstopper einstellen. Zum einschieben der Schiebetüren, muss der Taster am Laufrahmen betätigt werden. Drücken Schiebetüren in den Laufrahmen einschieben. Türanschlag durch Schraube einstellen.
- Seite 5 Clipsprofile eckig oder rund und Abdeckprofile aufstecken. Außen Innen innen versiegeln Fuge mit Silikon auffüllen. PVC-Steifen vorsichtig kürzen. Kappe auf den oberen Eckverbinder schrauben. Glasaufnahmeprofile und Fixteile versiegeln. Dichtleisten und 90° Verbinder aufkleben.
