5.2.

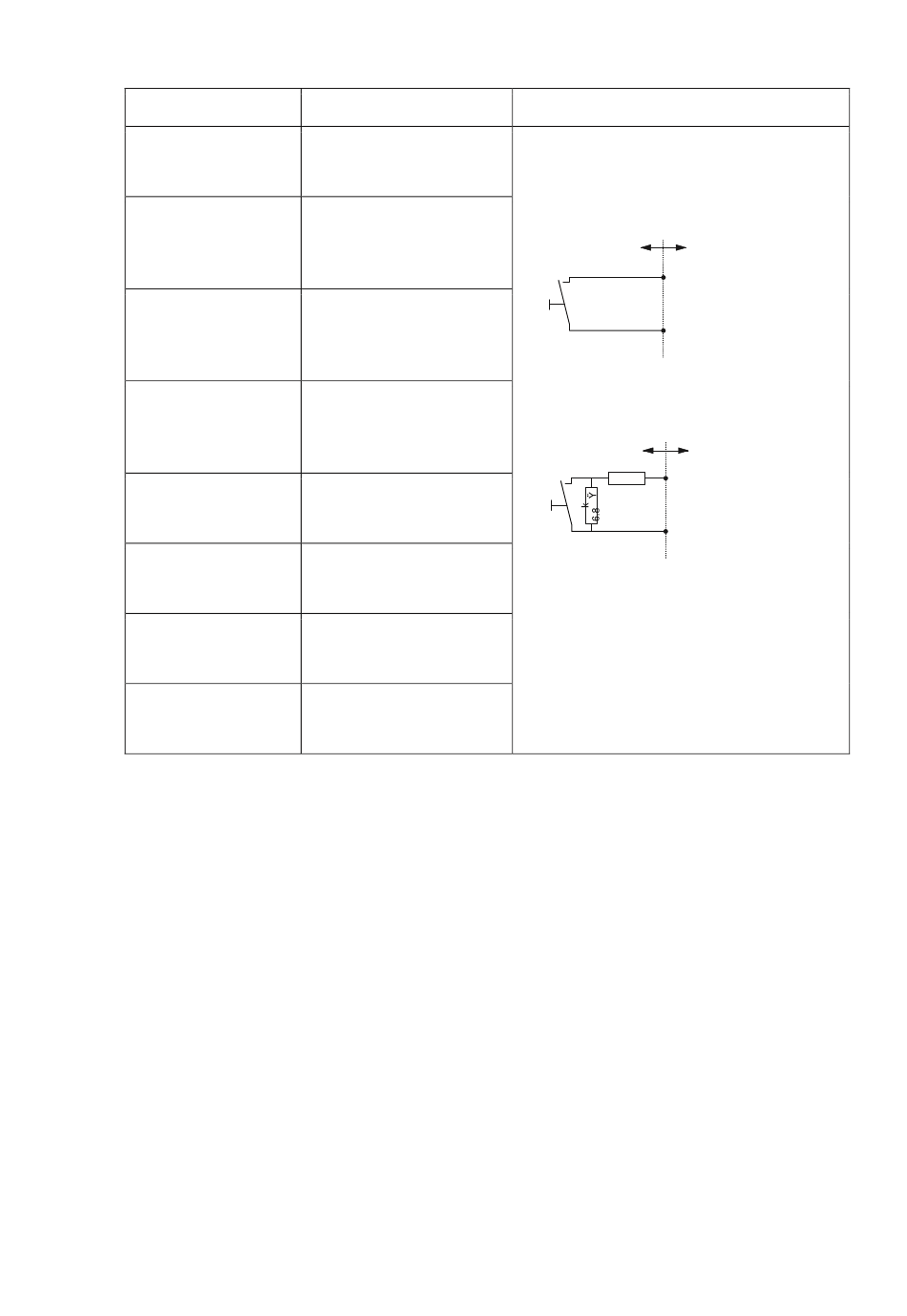

Anschlussdaten der I/O-Box

Klemme
1 (IN1) / 2 (GND) **
3 (IN2) / 4 (GND) *
5 (IN3) / 6 (GND) *
16 (IN4) / 17 (GND)
*
18 (IN5) / 19 (GND)
*
20 (IN6) / 21 (GND)
*
31 (IN7) / 32 (GND)
*
33 (IN8) / 34 (GND)
*
500.0023-A
Beschreibung
Eingang 1
Standard: Fernsperre
Eingang 2
Standard: Umgehung
Öffnungsverzögerung
Eingang 3
Standard:
Sperrzeitunterbrechung
Eingang 4
Standard: externer
Sabotagekontakt
Eingang 5
Standard: nicht belegt
Eingang 6
Standard: nicht belegt
Eingang 7
Standard: nicht belegt
Eingang 8
Standard: nicht belegt
12
Belastbarkeit/Bemerkungen
12 ... 24 VDC (min. 5mA)
* Anschluss ohne
Sabotageüberwachungsschaltung
(Werkskonfiguration):
ext. I/O-Box
INx
GND
** Anschluss mit
Sabotageüberwachungsschaltung
(Werkskonfiguration):
ext.
6.8 k Ÿ
INx
GND
technische Änderungen vorbehalten
