4-2
HEBEN:
Zum Anheben der Last, betätigen Sie das Fußpedal mehrmals komplett nach unten,
bis die Last genügend angehoben ist.
Setzen Sie die Ladung immer mittig und zentriert auf die Platte!
4-3
VERÄNDERUNG DER ZUGSPANNUNG DES HEBELS

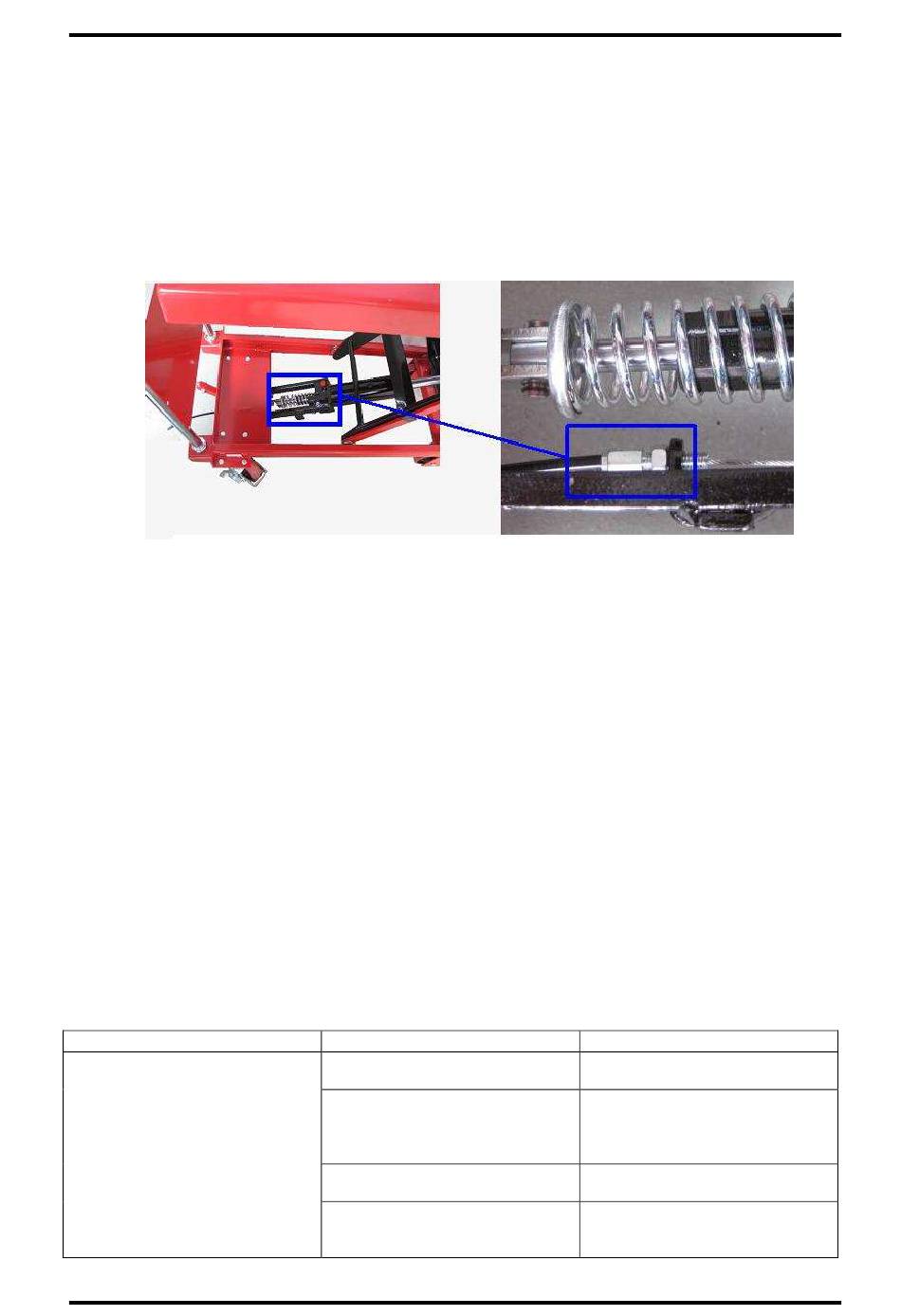

Verändern Sie mit Hilfe der Schraube unter der Pumpe (siehe Abbildung unten) die
Spannung des Bowdenzugs:
5
WARTUNG
TÄGLICHE ÜBERPRÜFUNG
Prüfen Sie vor jeder Nutzung alle tragenden Bauteile des Hubtischwagens.
Lagern Sie den Hubtischwagen immer mit komplett abgesenktem Hubtisch.
HYDRAULIKÖL
Prüfen Sie mindestens alle 3 Monate den Hydraulikölstand des Hubwagens.
Verwenden Sie zum Nachfüllen ein Hydrauliköl mit den Eigenschaften eines ISO Öles
die Viskosität sollte 30 cST bei 40°C betragen. Die maximale Füllmenge beträgt
250 ml.
Entlüften Sie nach jeder Füllung den Hydraulikzylinder.
SCHMIEREN
Schmieren Sie einmal im Monat alle beweglichen Bauteile.
6
FEHLERBEHEBUNG
Fehler
Der Hubtischwagen erhöht sich
bei pumpen nicht oder erreicht
nicht die maximale Höhe
24325 – TF 500
Mögliche Ursache
Das Ventil schließt sich nicht
oder nur teilweise
Der Bolzen verhindert ein
schließen des Ventils
Zu wenig Hydrauliköl im
System
Bowdenzug zu stark gespannt
SEITE 6 VON 12
Mögliche Lösung
Reinigen Sie das Ventil und
Fetten die Stahlkugel leicht
Stellen Sie den Hebelzug richtig
ein!
Schmieren Sie den Bolzen mit
etwas Fett
Füllen Sie das Hydrauliköl auf
Lösen Sie etwas die Spannung
des Zugseils mit Hilfe der
Stellschraube (Kap 4.3)
