DC/DC-Wandler 14 W
DC/DC Converter 14 W
1 2 3 4 5
52,4 ±0,23
1
2
PG
PG
Alle Abmessungen in mm /
All dimensions in mm
Technische Änderungen vorbehalten /
MTM Power
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com

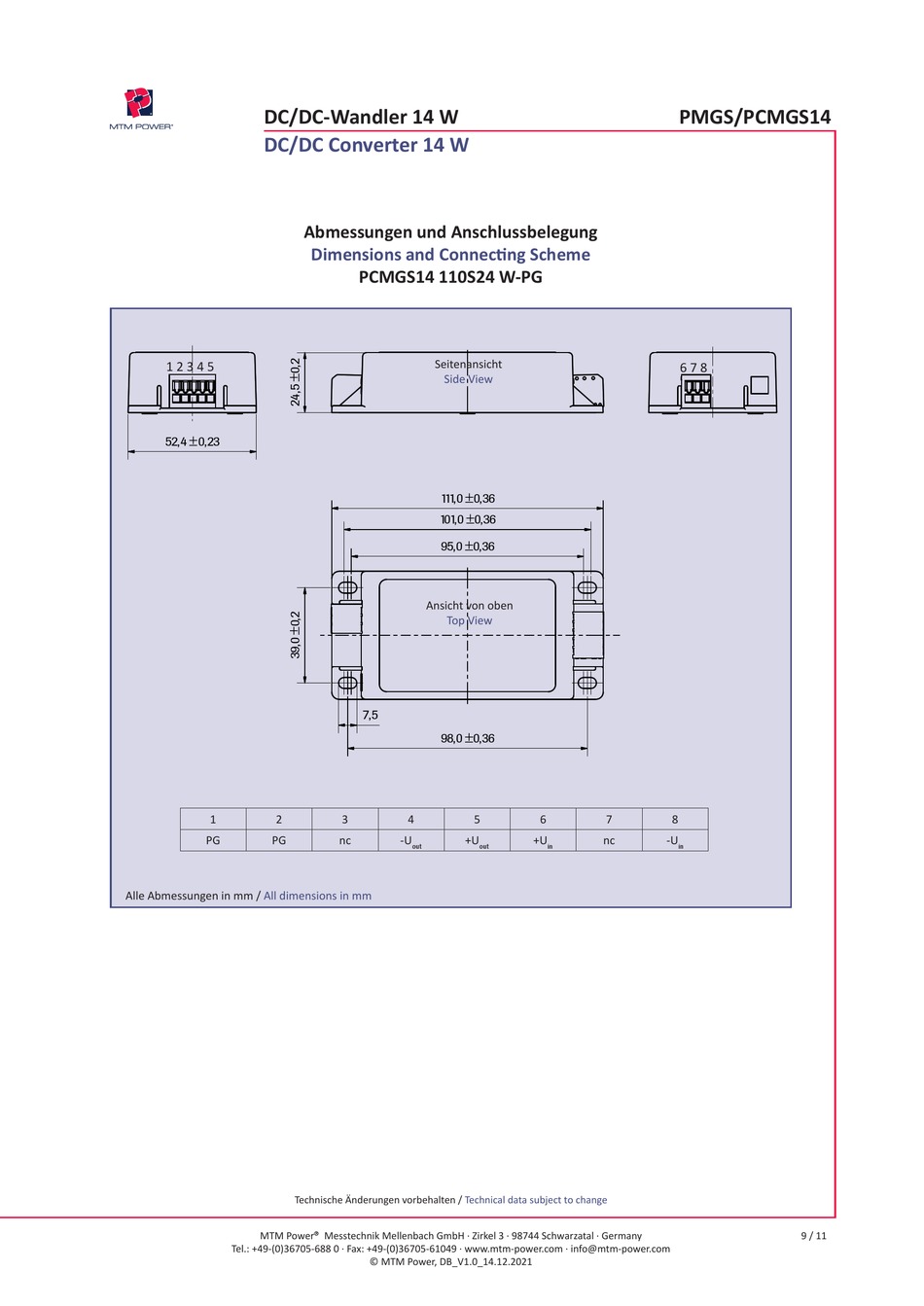

Abmessungen und Anschlussbelegung
Dimensions and Connecting Scheme
PCMGS14 110S24 W-PG
Seitenansicht
Side View
111,0 ±0,36
101,0 ±0,36
95,0 ±0,36
Ansicht von oben
Top View
7,5
98,0 ±0,36
3
4
5
nc
-U
+U
out
Technical data subject to change
Messtechnik Mellenbach GmbH · Zirkel 3 · 98744 Schwarzatal · Germany
© MTM Power, DB_V1.0_14.12.2021
6
7
+U
nc
out
in
PMGS/PCMGS14
6 7 8
8
-U
in
9 / 11
