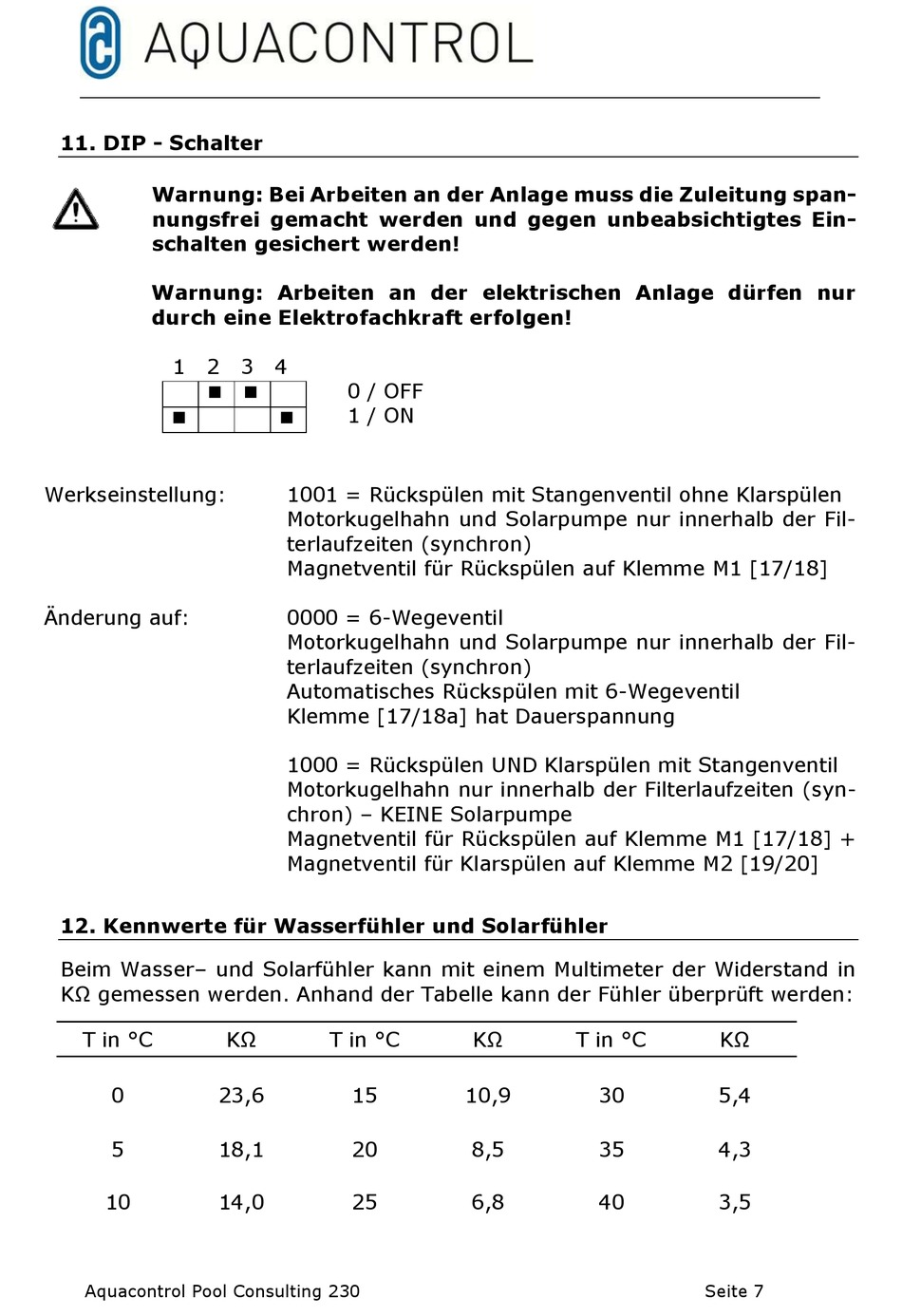

11. DIP - Schalter
Warnung: Bei Arbeiten an der Anlage muss die Zuleitung span-
nungsfrei gemacht werden und gegen unbeabsichtigtes Ein-
schalten gesichert werden!
Warnung: Arbeiten an der elektrischen Anlage dürfen nur
durch eine Elektrofachkraft erfolgen!
1
2
Werkseinstellung:
Änderung auf:
12. Kennwerte für Wasserfühler und Solarfühler
Beim Wasser– und Solarfühler kann mit einem Multimeter der Widerstand in
KΩ gemessen werden. Anhand der Tabelle kann der Fühler überprüft werden:
T in °C
0
5
10
Aquacontrol Pool Consulting 230
3
4
0 / OFF
1 / ON
1001 = Rückspülen mit Stangenventil ohne Klarspülen
Motorkugelhahn und Solarpumpe nur innerhalb der Fil-
terlaufzeiten (synchron)
Magnetventil für Rückspülen auf Klemme M1 [17/18]
0000 = 6-Wegeventil
Motorkugelhahn und Solarpumpe nur innerhalb der Fil-
terlaufzeiten (synchron)
Automatisches Rückspülen mit 6-Wegeventil
Klemme [17/18a] hat Dauerspannung
1000 = Rückspülen UND Klarspülen mit Stangenventil
Motorkugelhahn nur innerhalb der Filterlaufzeiten (syn-
chron) – KEINE Solarpumpe
Magnetventil für Rückspülen auf Klemme M1 [17/18] +
Magnetventil für Klarspülen auf Klemme M2 [19/20]
KΩ
T in °C
23,6
15
18,1
20
14,0
25
KΩ
T in °C
10,9
30
8,5
35
6,8
40
KΩ
5,4
4,3
3,5
Seite 7
