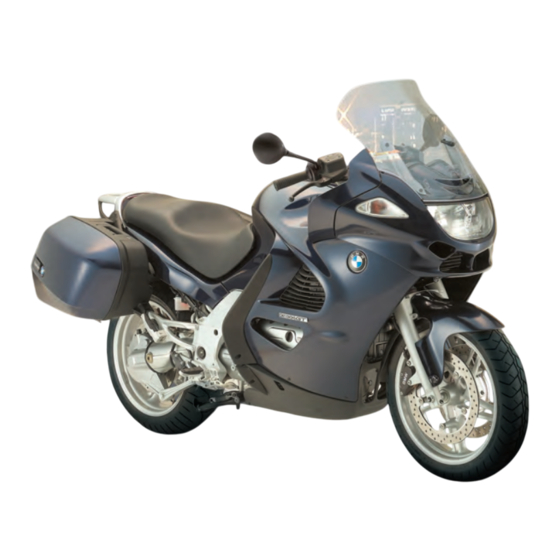

BMW Motorrad K 1200 GT Bedienungsanleitung Und Wartungsanleitung
Verwandte Anleitungen für BMW Motorrad K 1200 GT
Inhaltszusammenfassung für BMW Motorrad K 1200 GT
- Seite 1 Bedienungsanleitung K 1200 GT BMW Motorrad Bordliteratur bestehend aus: Bedienungsanleitung Wartungsanleitung...
- Seite 2 Zu beachten! Warnung: Vorsichtsregeln und -maß- nahmen, die den Fahrer oder andere Personen vor Verletzun- gen oder Lebensgefahr schüt- zen. Achtung: Besondere Hinweise und Vorsichtsmaßnahmen, die eine Beschädigung des Motorrades verhindern. Nichtbeachtung kann zum Gewährleistungsaus- schluss führen. ÃCvrv†) Besondere Hinweise zur besse- ren Handhabung bei Bedien-, Kontroll- und Einstellvorgängen sowie Pflegearbeiten.
-
Seite 3: Willkommen Bei Bmw
Sie im Kreis der Bei allen Fragen rund um Ihr BMW Fahrer/-innen. Motorrad steht Ihnen Ihr Machen Sie sich vertraut mit BMW Motorrad Partner jeder- Ihrer neuen Maschine, damit zeit gerne mit Rat und Tat zur Sie sich sicher und souverän im Seite. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitskontrolle Übersicht und Bedienung Checkliste ...... 26-27 Gesamtansicht links ....4 Motoröl ......28-29 Gesamtansicht rechts ... 5 Kraftstoff ......30-31 Cockpit ......... 6 Handhebel ..... 32-33 Kontrollleuchtenfeld ...7-8 Bremsanlage Warnblinkanlage....9 - Allgemeines ....34-35 Zünd- und Lenkschloss..10-11 Bremsanlage - mit Lenkerarmatur links..... - Seite 5 Inhaltsverzeichnis Starten – Fahren – Parken Die erste Ausfahrt..54-55 Wichtige Hinweise ..56-57 Seitenständer ....58-59 Hauptständer ....60-61 Einfahren ....... 62-63 Vor dem Starten ....64 Starten ........65 Sicher unterwegs Warnleuchten ....66-67 Fahren und Schalten ..68-69 Betriebssicher ....80-81 Bremsanlage Service weltweit ....
-
Seite 6: Gesamtansicht Links
Gesamtansicht links 11 10 9 7 Sitzbankschloss ( 8 Systemkoffer, links ( 1 Handschutz, links 9 Einstellrad für Federvor- 2 Behälter für Hydraulik- spannung, hinten ( 10 Aufstellgriff ( flüssigkeit der Kupplung 60-61) 11 Steckdose, 12 V 3 Kraftstofftankverschluss Anschlussmöglichkeit für Zusatzgeräte –... -
Seite 7: Gesamtansicht Rechts
Gesamtansicht rechts 21 20 19 18 17 13 Gepäckbrücke 14 Bremsflüssigkeitsbehälter für Vorderradbremse ( 21 Federbein hinten, 15 Windschild, elektrisch Dämpfer-Einstellung ( verstellbar ( 22 Bremsflüssigkeitsbehälter 16 Handschutz, rechts für Hinterradbremse 17 Öleinfüllöffnung, Motor 23 Systemkoffer, rechts ( 18 Ölstandschauglas, Motor 24 Typenschild 19 Beinschutz, rechts ( ) Klammerzahl... -
Seite 8: Cockpit
Cockpit 7 Kühlmitteltemperatur- anzeige A Motor kalt B Motor betriebswarm 1 Kraftstofftankanzeige ( C Motor zu heiß ( 2 Druckknopf, Rückstellung 8 Kontrollleuchtenfeld ( 7, 8) Tageskilometerzähler 9 Zünd- und Lenkschloss 3 Geschwindigkeitsmesser 10, 11) 4 Kilometerzähler 5 Tageskilometerzähler ( ) Klammerzahl 6 Drehzahlmesser ( Seite mit Erläuterung... -
Seite 9: Kontrollleuchtenfeld
Kontrollleuchtenfeld 1 Kontrollleuchte Blinker links grün 2 Warnleuchte ABS 6 Kontrollleuchte Blinker rechts grün 3 Warnleuchte Allgemein 7 Zeituhr Zum Einstellen mit einem 4 Kontrollleuchte Schalt- Kugelschreiber o.ä. Gegen- getriebe neutral grün stand auf den Punkt A (Stunden) oder 5 Kontrollleuchte Geschwin- Punkt B (Minuten) drücken digkeitsregelung gelb 8 Ganganzeige... - Seite 10 Kontrollleuchtenfeld 1 Warnleuchte Kühlmittel- temperatur rot ( 40, 67) 5 Warnleuchte Kraftstofftank- 2 Warnleuchte Batterie- inhalt/bei ca. 4 Liter Reser- ladestrom rot vemenge gelb 3 Kontrollleuchte Fernlicht 31, 66) blau 4 Warnleuchte Motoröldruck ( ) Klammerzahl 29, 66) Seite mit Erläuterung...
-
Seite 11: Warnblinkanlage
Warnblinkanlage Warnblinkanlage Hinweis: Bei ausgeschalteter Zündung lässt sich die Warnblinkanlage nicht aktivieren. Warnblinkanlage nur für begrenzten Zeitraum ein- schalten. Batterie-Ladezustand beachten Warnblinkanlage einschalten: • Zündung einschalten • Warnblinkschalter 1 betätigen – Warnblinkanlage in Betrieb – Kontrollleuchte im Schalter an Warnblinkanlage •... -
Seite 12: Zünd- Und Lenkschloss
Zünd- und Lenkschloss Warnung: Bei BMW Integral ABS ist bei ausgeschalteter Zündung nur RESTBREMSFUNKTION ver- fügbar ( Fahrzeugschlüssel Sie erhalten zwei Haupt- Hinweis: schlüssel und einen Reserve- Zünd- und Lenkschloss, Tank- schlüssel. verschluss sowie Sitzbank- Die mitgelieferte Kunststoffpla- schloss und die Systemkoffer kette weist die Schlüsselnum- werden mit dem gleichen mer aus. - Seite 13 Zünd- und Lenkschloss Schlüsselstellungen • Lenker bis Anschlag nach ON Betriebsstellung, links einschlagen Zündung, Licht und alle Funktionskreise einge- schaltet Achtung: R * Zündung und Licht aus, Lenker nur in dieser Position Lenkschloss ungesichert verriegeln! (Lenker nach links oder rechts frei drehbar) OFF* Zündung und Licht aus, Lenkschloss gesichert * Standlicht eingeschaltet,...
-
Seite 14: Lenkerarmatur Links
Lenkerarmatur links 5 Blinkerschalter links Warnung: • Andrücken Damit keine Luft in den – Blinker in Betrieb Hydraulikkreislauf der Kupp- Blinker ausschalten: lung gelangen kann: • Automatische Rückstel- • Lenkerarmatur nicht ver- lung während der Fahrt drehen! oder Blinkerrückstell- schalter 11 ( 1 Schalter für andrücken Geschwindigkeitsregelung... -
Seite 15: Lenkerarmatur Rechts
Lenkerarmatur rechts Warnung: 10 Blinkerschalter rechts Damit keine Luft in den • Andrücken Bremsflüssigkeitskreislauf – Blinker in Betrieb gelangen kann: Blinker ausschalten: • Lenkerarmatur nicht ver- • Automatische Rückstel- drehen! lung während der Fahrt oder Blinkerrückstell- 7 Schalter für heizbare schalter 11 andrücken Handgriffe 11 Blinkerrückstellschalter... -
Seite 16: Geschwindigkeitsregelung
Geschwindigkeitsregelung Warnung: Geschwindigkeitsregelung Hinweis: nicht benutzen bei: Bei der automatischen – Kurvenreichen und unüber- Geschwindigkeitsregelung sichtlichen Straßen kann der Bereich zwischen – Starkem Verkehrsaufkommen 40 und 180 km/h geregelt das eine konstante Geschwin- werden. digkeit nicht zulässt Bei stehendem Motorrad –... - Seite 17 Geschwindigkeitsregelung System einschalten • Schalter 1 auf ON stellen – Kontrollleuchte rot 2 im Schalter an Geschwindigkeit Hinweis: speichern Die gerade gefahrene • Taste 3 kurz in Richtung SET Geschwindigkeit wird antippen gehalten und gespeichert. – Kontrollleuchte Geschwindig- keitsregelung gelb Sonderausstattung...
- Seite 18 Geschwindigkeitsregelung Stufenweise Beschleunigen • Taste 1 in Richtung SET Stufenloses antippen Beschleunigen – Gespeicherte Geschwindig- • Taste 1 in Richtung SET keit wird um ca. 2 km/h gedrückt halten erhöht – Stufenlose Beschleunigung ohne Betätigung des Gasdrehgriffes Hinweis: • Taste 1 loslassen Jedes weitere Antippen der –...
-
Seite 19: Verzögern
Geschwindigkeitsregelung Verzögern Kurzzeitiges Ausschalten • Taste 1 in Richtung RES Durch Betätigung von: gedrückt halten – Bremsen – Stufenlose Verzögerung ohne – Kupplung Betätigung des Gasdrehgriffes – Gasdrehgriff (Gas zurück- nehmen) wird die Geschwindigkeitsrege- Hinweis: lung kurzzeitig ausgeschaltet Jedes weitere Antippen der –... -
Seite 20: Fußrastenplatte Verstellen
Anzieh- anpassen. drehmoment festziehen. Falls kein Drehmoment- schlüssel vorhanden ist, Achtung: Fußrastenplatte und Fuß- Bei sportlicher Fahrweise schalthebel von einer Fach- werkstatt, am besten einem sollten sich beide Fußrasten- platten in der oberen Position BMW Motorrad Partner befinden! verstellen lassen. - Seite 21 Fußrastenplatte verstellen Fußrastenplatte verstellen • 3 Innensechskantschrauben 1 lösen • Fußrastenplatte in die Fußschalthebel verstellen: gewünschte Position A oder B • Innensechskantschraube 2 bringen lösen • 3 Innensechskantschrauben 1 • Fußschalthebel in die mit Anziehdrehmoment gewünschte Position C oder 20 Nm festziehen D stellen •...
-
Seite 22: Sitzbank
Sitzbank Sitzbank verstellen: – Sitzbank lässt sich in 2 Positionen verstellen: Sitzbank abnehmen: E = hoch D = tief • Schlüssel 1 im Sitzbank- schloss in Stellung A drehen und halten Achtung: • Sitzbank nach hinten/oben in Bei der Montage auf feste Ver- die 1. -
Seite 23: Sitzbank Montieren
Sitzbank • Sitzbank vorne, je nach Fah- rergröße, in Führung E oder D einschieben • Zunge der Sitzbank unter Auf- • Sitzbank durch Druck am hin- lage für Sitzbank schieben teren Ende in der 2. Stufe B • Sitzbank am hinteren Ende der Arretierung einrasten vorsichtig in die 1. -
Seite 24: Windschild Verstellen
Windschild verstellen • Zündung einschalten • Schalter 1 drücken – A Windschild heben – B Windschild senken Achtung: Windschild entsprechend der Windschild ist nicht kraftstoff- Schalterstellung A oder B beständig. stufenlos verstellen... -
Seite 25: Systemkoffer
Systemkoffer Warnung: Nach Sturz oder Umfallen des Motorrades Systemkoffer auf Systemkoffer öffnen einwandfreie Montage • Schlüssel im Kofferschloss in überprüfen! Stellung A drehen Systemkoffer max. mit je • Tragegriff 1 und 10 kg beladen! Verriegelung 2 hochklappen Mit Systemkoffern wird ein –... -
Seite 26: Systemkoffer Schließen
Systemkoffer • Schlüssel im Kofferschloss in Stellung A drehen • Verriegelung 2 und Tragegriff 1 zuklappen – Die beiden Sichtfenster 3 erscheinen schwarz • Abschließen und Schlüssel abziehen Systemkoffer schließen Systemkoffer abnehmen • Schlüssel im Kofferschloss in Achtung: Stellung A drehen Bruchgefahr der Verriegelungs- •... -
Seite 27: Systemkoffer Montieren
Systemkoffer Warnung: Bei der Montage auf festen Sitz des Koffers achten. Gefährdung des nachfolgen- den Verkehrs durch mögli- chen Kofferverlust bei falscher Koffermontage! • Systemkoffer in die Halterung Systemkoffer montieren einsetzen (Pfeile), auf festen Sitz von unterer Halterung 4 und oberen Haken 5 achten Achtung: •... -
Seite 28: Sicherheitskontrolle
Wartungsarbeiten an Ihrem Motorrad können Sie noch vor Fahrtbeginn selbst durchführen Wartungsanleitung) oder durch eine Fachwerkstatt, am besten durch einen BMW Motorrad Partner durch- führen lassen. Sie erhalten dadurch die Gewissheit, dass Ihr Motorrad den gesetzlichen Verkehrsbestimmungen ent- spricht. Grundvoraussetzung für Ihre Sicherheit sowie für die Sicher-... - Seite 29 Checkliste Prüfen Sie deshalb vor Fahrt- beginn anhand des folgenden Abschnittes: – Kraftstoffvorrat – Stellung der Handhebel – Prüfen Sie in regelmäßigen – Bremsfunktion Abständen anhand des fol- – Bremsflüssigkeitsstand genden Abschnittes – Kupplungsflüssigkeitsstand (nach jedem Tankstopp): – Kühlmittelstand – Motorölstand –...
-
Seite 30: Motoröl
Motoröl Ölkontrolle nach kurzzeitigem Motorbetrieb oder bei mäßig warmem Motor führt zu Fehlin- terpretation und dadurch zu falscher Ölfüllmenge, da das kalte, zähe Öl länger braucht, um in die Ölwanne zurück zulaufen. Achtung: Um Schäden am Motor zu Ölstand kontrollieren vermeiden: Ölstand in regelmäßigen –... - Seite 31 Motoröl • Ölstand an Schauglas Achtung: ablesen: Warnleuchte Motoröldruck Oberkante 8) zeigt einen nicht Ringmarkierung vorhandenen oder zu niedri- Unterkante gen Öldruck im Schmieröl- Ringmarkierung kreislauf an, keinesfalls erfüllt – Die Differenz beträgt sie die Funktion einer Öl- ca. 0,5 Liter standskontrolle.
-
Seite 32: Kraftstoff
Kraftstoff Kraftstoff tanken Achtung: Bleihaltiger Kraftstoff zerstört den Katalysator! Warnung: Kraftstofftank nicht leerfahren, Benzin ist feuergefährlich und sonst kann es zu Motor- bzw. explosiv! Nicht Rauchen und Katalysatorschäden kommen. kein offenes Feuer bei allen Tätigkeiten am Kraftstofftank. • Motorrad auf Hauptständer Benzin dehnt sich unter stellen Wärmeeinwirkung und Son-... - Seite 33 Kraftstoff Füllmenge Hinweis: Kraftstofftankanzeige und Warnleuchte funktionieren nur • Tanken bei eingeschalteter Zündung. – Nur Superkraftstoff bleifrei tanken, DIN 51607, – Nutzbarer Kraftstofftankinhalt Mindestoktanzahl 95 (ROZ) 21 Liter und 85 (MOZ) – ab Reservemenge • Kraftstofftankverschluss (ca. 4 Liter) Signal durch schließen gelbe Warnleuchte 1...
-
Seite 34: Handhebel
Bei Zweifel an der Betriebs- tur nicht verdrehen! sicherheit der hydraulischen Kupplung eine Fachwerkstatt, • Abstand ergonomisch güns- am besten einen tig am Stellrad A einstellen: BMW Motorrad Partner zu – Stellung 1: kleinster Abstand Rate ziehen. – Stellung 3: größter Abstand... - Seite 35 Handhebel Handbremshebel einstellen Warnung: Damit keine Luft in den Hydraulikkreislauf der Brems- • Abstand ergonomisch güns- anlage gelangen kann: tig am Stellrad A einstellen: • Lenkerarmatur nicht – Stellung 1: kleinster Abstand verdrehen! – Stellung 4: größter Abstand...
-
Seite 36: Bremsanlage - Allgemeines
Zweifel an der Betriebs- Bremsanlage zu gewähr- sicherheit der Bremsanlage leisten sollen alle Arbeiten an haben! der Bremsanlage von einer Umgehend eine Fachwerk- Fachwerkstatt, am besten statt, am besten einen von einem BMW Motorrad BMW Motorrad Partner zu Partner durchgeführt werden! Rate ziehen. - Seite 37 Vor Erreichen der Mindest- persönlichen Fahrstil abhängi- belagstärke sollten die gen Verschleiß unterworfen. Bremsbeläge umgehend Um die Betriebssicherheit der durch eine Fachwerkstatt, Bremsanlage zu gewährleisten: am besten durch einen Mindestbelagstärke nicht BMW Motorrad Partner ge- unterschreiten ( Wartungsan- wechselt werden! leitung, Kapitel 2)!
-
Seite 38: Bremsanlage - Mit Bmw Integral Abs
38) unter die angegebene Die Bremsflüssigkeit muss MIN-Markierung deshalb regelmäßig ( War- abgesunken, Bremsanlage tungsanleitung, Kapitel 1) umgehend durch eine Fach- durch eine Fachwerkstatt, werkstatt, am besten durch am besten durch einen einen BMW Motorrad Partner BMW Motorrad Partner überprüfen lassen. gewechselt werden. - Seite 39 ABS ist nur die sogenannte mit defensiver Fahrweise RESTBREMSFUNKTION umgehend die nächste Fach- 75) vorhanden. werkstatt, am besten einen Bei RESTBREMSFUNKTION BMW Motorrad Partner auf- benötigt man an den betroffe- suchen. nen Bremshebeln einen DEUTLICH höheren Kraftauf- wand und längere Hebel- Hinweis: wege.
- Seite 40 Bremsanlage - mit BMW Integral ABS • Lenker ganz nach links ein- Bremsflüssigkeitsstand schlagen vorne kontrollieren • Bremsflüssigkeitsstand am Schauglas ablesen MIN Minimalstand Warnung: (Oberkante Bremsflüssigkeit darf Mini- Markierungsring) malstand (MIN) nicht unter- schreiten Hinweis: • Motorrad auf Hauptständer Bei Bremsbelagverschleiß stellen bleibt der Bremsflüssigkeits- –...
- Seite 41 Bremsanlage - mit BMW Integral ABS Bremsflüssigkeitsstand hinten • Unterschreiten des Minimal- standes im Flüssigkeitsbehäl- Hinweis: ter wird durch Wechselblinken Bei Bremsbelagverschleiß der Warnleuchten 1 und 2 bleibt der Bremsflüssigkeits- 79) im Kontrollleuchtenfeld stand im Bremsflüssigkeits- angezeigt behälter konstant.
-
Seite 42: Kühlmittelstand
Kühlmittelstand • Motorrad auf Hauptständer Kühlmittelstand stellen kontrollieren – Ebenen, festen Untergrund beachten! • Gegebenenfalls Sitzbank Achtung: abnehmen ( Minimalstand nicht unterschrei- • Kühlmittelstand an Aus- ten! Kühlmittelstandkontrolle gleichsbehälter prüfen: nur bei kaltem Motor Maximalstand durchführen. Minimalstand... - Seite 43 Kühlmitteltempe- Überfüllung des Ausgleichs- ratur (Anzeige durch rote Warn- behälters unbedingt vermeiden! leuchte 8) oder über- mäßigen Kühlmittelverbrauch • Kühlmittel gegebenenfalls eine Fachwerkstatt, am besten nachfüllen ( Wartungsanlei- einen BMW Motorrad Partner tung, Kapitel 3) zu Rate ziehen.
-
Seite 44: Kupplung
Defekt im Kupplungs- system zu rechnen. Kupplungs- • Motorrad auf Hauptständer system umgehend durch eine stellen Fachwerkstatt, am besten durch – Ebenen, festen Untergrund einen BMW Motorrad Partner beachten! überprüfen lassen. • Lenker bis Anschlag nach rechts drehen • Flüssigkeitsstand am Warnung: Schauglas ablesen Der Flüssigkeitsstand darf... -
Seite 45: Federvorspannung Einstellen
Federvorspannung Warnung: Vor Fahrtbeginn entsprechend dem Gesamtgewicht Feder- vorspannung einstellen. Grundeinstellung solo: Aus Sicherheitsgründen die • Handrad 1 nach links in Pfeil- Federvorspannung nicht richtung „LOW“ bis Anschlag während der Fahrt verstellen. drehen Zum Verstellen das Motorrad • Handrad 1 eine Markierung zum Stillstand bringen. -
Seite 46: Dämpfer-Einstellung
Dämpfer-Einstellung Warnung: Vor Fahrtbeginn Hinterrad- dämpfer entsprechend dem Grundeinstellung (Solo): Gesamtgewicht und Bela- • In Pfeilrichtung H bis dungszustand einstellen. Anschlag nach rechts drehen Bei Änderung der Federvor- • Anschließend eine ganze spannung muss die Dämpfer- Umdrehung in Pfeilrichtung S einstellung entsprechend nach links drehen nachgeregelt werden. -
Seite 47: Räder
Räder Felgen kontrollieren Warnung: Beschädigte Felgen von einer Fachwerkstatt, am besten Warnung: von einem BMW Motorrad Nur Räder und Reifen ver- Partner überprüfen lassen, wenden, die BMW Motorrad ggf. austauschen! für den entsprechenden Fahrzeugtyp freigegeben hat. Für jede Reifengrösse Reifenprofile kontrollieren... -
Seite 48: Reifenluftdruck Kontrollieren
Räder Reifenluftdrücke: vorne hinten Solo 2,5 bar 2,9 bar Sozius 2,5 bar 2,9 bar Reifenluftdruck Sozius kontrollieren und Gepäck 2,5 bar 2,9 bar • Ventilkappen festschrauben Warnung: Unkorrekter Reifenluftdruck Ventilkappen festschrauben hat erheblichen Einfluss auf die Fahreigenschaften des Motorrades und die Lebens- dauer der Reifen! Warnung: Reifenluftdruck in Abhängig-... -
Seite 49: Zubehör Und Reifen
Deren Hinweis: Prüfungen können nicht immer BMW Zubehör und von BMW alle Einsatzbedingungen für freigegebene Produkte sowie BMW Motorräder berücksichti- qualifizierte Beratung erhalten gen und sind deswegen teilwei- Sie bei Ihrem se nicht ausreichend. BMW Motorrad Partner. -
Seite 50: Beladung
Beladung Richtig beladen • Linken und rechten Koffer max. mit je 10 kg beladen Warnung: • Gepäckbrücke und Überladung kann die Fahr- Tankrucksack max. mit je stabilität Ihres Motorrades 5 kg beladen beeinträchtigen. • Befestigungen auf korrekten und festen Sitz prüfen •... - Seite 51 Beladung Achtung: Zulässiges Gesamtgewicht von 500 kg nicht überschreiten. Zulässige Radlasten von 200 kg vorne und 330 kg hinten nicht überschreiten. Dämpfer und Hinterradfeder dem Gesamtgewicht anpassen 43, 44). Gesamtgewicht besteht aus: – Motorrad vollgetankt – Fahrer – Sozius – Gepäck...
-
Seite 52: Beleuchtung
Beleuchtung Rücklicht Allgemeine Warnleuchte ( leuchtet: Brems- oder Rücklichtlampe defekt. Bei defektem Rücklicht wird das Bremslicht gedimmt und dient als Rücklicht. Beim Bremsvorgang leuchtet das Beleuchtung überprüfen Bremslicht wieder mit voller Leistung. Achtung: Vor jeder Fahrt die Funktion Hinweis: aller Beleuchtungskomponen- Wechseln von Stand-, Fahr-/ ten prüfen. -
Seite 53: Scheinwerfereinstellung Rechts-/Linksverkehr
– A von Links- auf Scheinwerfer-Grundeinstel- Rechtsverkehr lung von einer Fachwerkstatt, – B von Rechts- auf am besten von einem Linksverkehr BMW Motorrad Partner durch- führen lassen! Leuchtweite regulieren Hinweis: Hinweis: Hoch-Tief-Einstellung so vor- Bei exakter Grundeinstellung nehmen, dass der Gegenver- wird die Leuchtweite durch die kehr nicht geblendet wird. - Seite 54 Beleuchtung Nur bei extrem hohem Bela- dungsgewicht kann zusätzlich die Scheinwerfereinstellung durch Verstellen des Schwenkhebels 2 nach unten korrigiert werden. Die Leucht- weite verkürzt sich. Einstellung nach Bela- Schwenkhebel 2: dungszustand über Feder- A = Neutralstellung bein B = hohe Beladung •...
- Seite 55 Wand aufstellen, mit Fahrer Hinweis: (ca. 85 kg) belasten. Scheinwerfer-Grundeinstel- • Abstand H vom Boden bis lung von einer Fachwerkstatt, Scheinwerfermitte ausmessen am besten von einem • Höhe H auf Wand übertragen BMW Motorrad Partner über- und mit einem Kreuz markieren prüfen lassen!
-
Seite 56: Die Erste Ausfahrt
Die erste Ausfahrt Achtung: Beim BMW Integral ABS wird durch Bremskraftverstärkung eine deutlich höhere Bremsleis- tung erzielt als mit herkömmli- chen Bremssystemen. Warnung: Der sichere Umgang mit Die Reifen müssen während Ihrer Maschine der ersten Kilometer noch Jedes Motorrad hat sein aufgeraut werden. - Seite 57 Die erste Ausfahrt Sicheres Motorradfahren hängt jedoch nicht nur von der Maschine ab. Warnung: Hier ist auch Ihre Vernunft und Setzen Sie sich nicht auf das Cleverness gefragt. Motorrad, wenn Sie Alkohol Nur die Symbiose zwischen getrunken haben. Schon klei- Maschine und Fahrer –...
-
Seite 58: Wichtige Hinweise
Wichtige Hinweise BMW Integral ABS Warnung: Bei ausgeschalteter Zündung oder Ausfall des BMW Integral ABS ist nur „RESTBREMSFUNKTION“ vorhanden ( 75). In diesem Fall benötigt man an den Bremshebeln einen DEUTLICH höheren Kraftauf- wand und längere Hebelwege! Lebensgefahr Vergiftungsgefahr Ihr Motorrad ist mit einer digita- len Motorelektronik (Motronic) Abgase enthalten das farb- und einem leistungsgesteiger-... - Seite 59 • Bei Zündaussetzern oder beim Parken keine leicht ent- starkem Motorleistungsabfall flammbaren Materialien eine Fachwerkstatt, am bes- (z.B. Heu, Laub, Gras, Beklei- ten einen BMW Motorrad dung und Gepäck usw.) in Partner anrufen! Kontakt mit der heißen Wird durch Zündaussetzer bzw. Auspuffanlage kommen! Funktionsstörungen in der...
-
Seite 60: Seitenständer
Seitenständer Motorrad auf • Motor ausschalten Seitenständer stellen • Beide Füße am Boden • Linke Hand am linken Lenkergriff Warnung: • Rechte Hand am Aus Sicherheitsgründen nicht rechten Lenkergriff und bei ausgeklapptem Seiten- Handbremshebel ständer auf dem Motorrad sit- • Motorrad senkrecht stellen zen. -
Seite 61: Motorrad Von Seitenständer Nehmen
Seitenständer Motorrad von Seitenständer nehmen • Zündschüssel in Stellung „R“oder „ON“ ( – Lenkschloss entsichert Warnung: • Beide Füße am Boden, Bei BMW Integral ABS ist bei Motorrad unbelastet ausgeschalteter Zündung nur • Linke Hand am linken RESTBREMSFUNKTION ver- Lenkergriff fügbar ( 75). -
Seite 62: Hauptständer
Hauptständer Motorrad auf Hauptständer stellen Warnung: • Rechte Hand am Aufstellgriff Aus Sicherheitsgründen nicht • Rechten Fuß auf den bei ausgeklapptem Haupt- Betätigungsdorn des Haupt- ständer auf dem Motorrad ständers stellen und Haupt- sitzen. ständer so weit nach unten drücken, bis die Abrollkufen auf dem Boden aufliegen Achtung: •... -
Seite 63: Motorrad Vom Hauptständer Schieben
Hauptständer Motorrad vom Hauptständer schieben Warnung: Aus Sicherheitsgründen nicht bei ausgeklapptem Haupt- ständer auf dem Motorrad sitzen. • Zündschüssel in Stellung Bei BMW Integral ABS ist bei „R“oder „ON“ ( ausgeschalteter Zündung nur – Lenkschloss entsichert RESTBREMSFUNKTION ver- • Linke Hand am linken fügbar ( 75). -
Seite 64: Einfahren
• Nach 1000 km unbedingt die Das Überschreiten der Einfahr- erste Inspektion durchführen drehzahlen erhöht den lassen. Motorverschleiß! Rechtzeitige Anmeldung bei Ihrem BMW Motorrad Partner erspart Ihnen eventuelle Hinweis: Wartezeiten! Fahren Sie während der Ein- fahrzeit in häufig wechselnden 1000 bis 2000 km Fahrstrecke Last- und Drehzahlbereichen. -
Seite 65: Neue Reifen Einfahren
Einfahren Neue Bremsbeläge einfahren Warnung: Neue Bremsbeläge müssen sich „einfahren“ und haben daher während der ersten 500 km noch nicht die opti- male Reibkraft. Die etwas verminderte Bremswirkung kann durch Neue Reifen einfahren stärkeren Druck auf den Bremshebel ausgeglichen werden. Warnung: Grundlose Vollbremsungen Neue Reifen haben eine... -
Seite 66: Vor Dem Starten
Vor dem Starten Seitenständer vollständig zurückklappen Hinweis: Bei ausgeklapptem Seitenstän- Zündung einschalten der und eingelegtem Gang lässt – Not-Ausschalter in sich das Motorrad nicht starten. Betriebsstellung A Schaltgetriebe in • Zündschloß in Neutralstellung schalten Betriebsstellung ON – Neutralkontrolleuchte grün Nur im Notfall: an ( •... -
Seite 67: Starten
Starten Starten Warnung: Motor nicht unnötig oder länge- re zeit im Stand laufen lassen — Überhitzungs-/Brandge- Hinweis: fahr! Nach dem Starten sofort Beim Anlassvorgang Gas- losfahren. drehgriff nicht betätigen. Nach dem Kaltstart hohe Motordrehzahlen vermeiden. • Anlassdruckschalter 2 betätigen – Motor springt an Achtung: •... -
Seite 68: Warnleuchten
Bei zu geringem Ölstand Öl Bei Aufleuchten der nachfüllen Bei Aufleuchten der Warnleuchte 3 noch ca. 4 Liter Warnleuchte trotz korrektem Reservemenge Kraftstoff. Ölstand unbedingt eine Fach- werkstatt, am besten einen Motoröldruck BMW Motorrad Partner zu Warnleuchte 4 erlischt ab Rate ziehen! Leerlaufdrehzahl. -
Seite 69: Kühlmitteltemperatur
Warn- Achtung: leuchte oder übermäßigem Bei Aufleuchten der Warn- Kühlmittelverbrauch eine Fach- leuchte 6 während der Fahrt: werkstatt, am besten einen eine Fachwerkstatt, am besten BMW Motorrad Partner zu Rate einen BMW Motorrad Partner ziehen. zu Rate ziehen! -
Seite 70: Fahren Und Schalten
Fahren und Schalten Lastwechsel Warnung: Motordrehzahl Abrupte Lastwechsel vermei- Motordrehzahl in Abhängigkeit den, insbesondere auf nasser von der Kühlmitteltemperatur oder rutschiger Fahrbahn. wählen ( 6), nur bei betriebs- warmem Motor den vollen Drehzahlbereich ausnutzen. Schalten Im roten Bereich des Drehzahl- messers wird zum Schutz des Motors die Kraftstoffzufuhr Hinweis:... - Seite 71 Fahren und Schalten Anfahren/Hochschalten: • Kupplungshebel ziehen • Schalthebel nach unten drücken (erster Gang) und wieder entlasten • Gefühlvoll einkuppeln • Motordrehzahl dabei leicht Herunterschalten: erhöhen • Gasdrehgriff schließen • Nach dem Einkuppeln • Kupplungshebel ziehen beschleunigen • In nächstniedrigeren Gang •...
-
Seite 72: Bremsanlage - Allgemeines
Bremsanlage - Allgemeines Salzschicht auf der Nasse Bremsen Bremse Nach dem Waschen des Motor- Bei Fahrten auf salzgestreuten rades, nach Wasserdurchfahr- Straßen kann die volle Brems- ten oder bei Regen kann die wirkung verzögert einsetzen, Bremswirkung wegen feuchter wenn längere Zeit nicht bzw. - Seite 73 Ein bis zum Anschlag durch- fallender Bremshebel deutet auf einen mechanisch/ Warnung: hydraulischen Defekt hin. Die Bremsen müssen erst Bremssystem defekt! saubergebremst werden! Umgehend eine Fachwerk- Verstärkter Bremsbelagver- statt, am besten einen schleiß durch verschmutzte BMW Motorrad Partner Bremsen! aufsuchen!
-
Seite 74: Bremsanlage - Mit Bmw Integral Abs
Bremsanlage - mit BMW Integral ABS Die neuentwickelte Generation des BMW ABS, das BMW Integral ABS, bietet eine weiter verbesserte Bremsver- zögerung durch den Blockier- Elektronisches schutz für beide Räder und die Fingerspitzengefühl Bremskraftverteilung durch die Extreme Bremssituationen Integralbremsfunktion ( 74). - Seite 75 Bremsanlage - mit BMW Integral ABS Reserven für die Sicherheit! Das BMW Integral ABS darf nicht im Vertrauen auf kürzere Bremswege zu einer leicht- fertigen Fahrweise verleiten. Es ist in erster Linie eine Sicher- heitsreserve für Notsituationen. – Die neue elektronisch unter- stützte Bremsregelung muss „erfahren werden“.
- Seite 76 Bremsanlage - mit BMW Integral ABS Teilintegralbremse Über die Integralbremsfunktion sind die Vorder- und Hinterrad- bremse miteinander verbun- Bremskraftverstärkung den, wodurch bei der Mit BMW Integral ABS wird Betätigung eines Bremshebels beim Bremsvorgang die Brems- beide Räder gebremst werden. kraft auf das Rad durch eine Über eine Regelelektronik im hydraulische Pumpe aktiv ver- BMW Integral ABS wird dabei...
- Seite 77 – Störung im BMW Integral ABS Warnung: Bei RESTBREMSFUNKTION Hinweis: mit defensiver Fahrweise um- Bei RESTBREMSFUNKTION in gehend die nächste Fach- beiden Bremskreisen ist beim werkstatt, am besten einen Betätigen der Bremshebel kein BMW Motorrad Partner auf- Pumpengeräusch mehr zu suchen. hören.
- Seite 78 Bremsanlage - mit BMW Integral ABS Eigendiagnose mit Anfahrtest Die Funktionsbereitschaft des • Ggf. Bremshebel lösen BMW Integral ABS wird durch • Zündung einschalten die Eigendiagnose und dem zuerst: Anfahrtest überprüft. – Warnleuchte ABS 1: Die Eigendiagnose erfolgt auto- 4 Hz-Blinken matisch nach Einschalten der –...
- Seite 79 Bremsanlage - mit BMW Integral ABS • Motor starten • Anfahren – Warnleuchte ABS 1: aus (ab ca. 5 km/h Fahrge- schwindigkeit) Anfahrtest erfolgreich Hinweis: durchgeführt Starten an Steigungen: BMW Integral ABS Zündung immer mit eingeleg- verfügbar tem Gang, gelöstem Kupp- lungshebel und gelösten Bremshebeln einschalten.
-
Seite 80: Bei Restbremsfunktion
Warnung: ben des Hinterrades bei Bei RESTBREMSFUNKTION extrem hoher Reifenhaftung. 75) mit defensiver Fahrwei- Fehlerursache umgehend se umgehend eine Fachwerk- durch eine Fachwerkstatt, statt, am besten einen am besten durch einen BMW Motorrad Partner BMW Motorrad Partner aufsuchen! beheben lassen. -
Seite 81: Bmw Integral Abs - Störungstabelle
BMW Integral ABS - Störungstabelle Warnleuchte Warnleuchte Störung Allgemein e ABS l Dauerlicht In beiden Bremskreisen nur noch REST- BREMSFUNKTION verfügbar ( 1 Hz-Blinken ABS nicht verfügbar Anfahrtest nicht beendet ( 4 Hz-Blinken In beiden Bremskreisen ist nur REST- BREMSFUNKTION verfügbar ( Eigendiagnose nicht beendet ( Dauerlicht Rück-/Bremslicht defekt... -
Seite 82: Betriebssicher
Zeit immer uns in umfangreichen Lehrgän- komplexer geworden. gen permanent weitergeschult. Motronic, Elektronische Zün- Die BMW Motorrad Partner dung, Integralbremse, Kataly- erhalten außerdem alle aktuel- sator oder Vierventiltechnik len technischen Informationen, zeigen deutlich, dass man weit... - Seite 83 Betriebssicher Außerdem kündigen sich Verschleißerscheinungen oft langsam, kaum merklich an. In der Werkstatt der BMW Motorrad Partner kennt man Ihre Maschine genau und kann eingreifen, bevor aus Klei- nigkeiten dann großer Ärger wird. So sparen Sie im End- effekt Zeit und Geld für auf- wendige Reparaturen.
-
Seite 84: Service Weltweit
Land sind wir per Telefon- und Abschleppen des Motor- Hotline direkt für Sie erreichbar. rades zur nächsten Werkstatt Die Telefonnummern finden Sie eines BMW Motorrad Partners, im Service Europa Heft (siehe Taxitransfer bis hin zum Bordliteratur). Oder informieren Fahrzeugersatz und Hotelüber- Sie sich unter der jeweiligen nachtung. -
Seite 85: Umweltschutz
Umweltschutz Entwickeln… Motorradfahrer stehen unserer Umwelt besonders nahe. BMW hat auch hier die besten Vor- aussetzungen für eine erfolg- reiche Motorrad-Zukunft geschaffen. Nicht nur, weil wir bei Ihrer neuen BMW unter anderem den geregelten Katalysator zur Abgasreinigung anbieten. …entsorgen… Sondern weil wir auch hinter den Kulissen –... -
Seite 86: Bmw Fahrerausstattung
Marke wie BMW auch bei Keine Fahrt ohne diese Beklei- der Bekleidung vertrauen kann. dung! Dies gilt auch für die Informationen zu allen aktuellen Kurzstrecke, gleich zu welcher Neuheiten erhalten Sie bei Jahreszeit. Ihrem BMW Motorrad Partner. -
Seite 87: Immer Eine Idee Besser
BMW nach eigenen Wünschen neuen Motorrades wird die auszustatten. Ausstattung miteinbezogen, Erkundigen Sie sich bei Ihrem ihre Praxistauglichkeit in aus- BMW Motorrad Partner, er führlichen Tests überprüft. Als kennt alle empfohlenen Garantie für die Qualität, die Sie Umrüstmöglichkeiten. von BMW erwarten. -
Seite 88: Sicherheit Durch Training
Sicherheit durch Training Berücksichtigen Sie beim Bremsen die Reaktionszeit. – bei 50 km/h bedeutet der Kurvenfahren und Verlust von 1 Sekunde eine Bremsen ist ungebremste Strecke von Übungssache! ca. 14 m Entwickeln Sie einen „siebten – bei 90 km/h sind es bereits Sinn“... -
Seite 89: Schlussgedanken
Original BMW Zubehör zu verwenden. Es entspricht Hinweis: allen Sicherheitsbedingungen und ist genau auf Ihre BMW Bei Ihrem BMW Motorrad Partner Maschine abgestimmt. erhalten Sie nützliche Ergänzun- • Wartung der Maschine am gen zu Ihrem Bordwerkzeug zur besten bei Ihrem Wartngsanleitung. - Seite 90 A - F Bremsanlage prüfen, 34 ABS - Anti Blockier System, 74 Bremsbeläge kontrollieren, 35 Anlassdruckschalter, 13 Bremsflüssigkeitsstand Anti-Blockier-System, 72 Kontrolle Hinweise, 74-79 Hinterradbremse, 39 Aufstellgriff, 4 Vorderradbremse, 38 Bremskraftverstärkung, 74 Beladung, 47 Beleuchtung, 50 - 53 Cockpit, Übersicht, 6 Hinweise, 40 Leuchtweite, 40, 51 Blinkerkontrolleuchten, 7...
- Seite 91 G - N Kühlmitteltemperatur, 8, 67 Ganganzeige, 7 Motoröldruck, 8, 66 Gesamtansicht Schaltgetriebe neutral, 7 links, 4 Tankinhalt, 8, 66 rechts, 5 Kraftstoff Gesamtgewicht, 49 Oktanzahl, 31 Geschwindigkeitsmesser, 6 Kraftstoff tanken, 30 Geschwindigkeitsregelung, 14, 15 Kraftstofftankverschluß, 4, 30 Bedienung, 16, 17 Kühlmittelstand Hinweise, 14 Kontrolle, 40, 41...
- Seite 92 O - U Sicherheitshinweise Oktanzahl Kraftstoff, 31 Allgemein, 56 Öleinfüllöffnung, 5, 29 Katalysator, 57 Ölstand Sicherheitskontrolle, 26, 27 Kontrolle, 28, 29 Sicherungskasten, 4 Motoröldruck, 8, 66 Signalhorn-Druckknopf, 12 Schauglas, 5 Sitzbank Abnehmen, 20 Montieren, 21 Profiltiefe, Reifen, 45, 46 Verstellen, 20 Sitzbankschloss, 4 Starten, 65 Rechtsverkehr...
- Seite 93 V - Z Vorderradbremse Bremsflüssigkeitsstand, 38 Handbremshebel, 33 Warnblinkanlage, 9 Warnhinweise Bremsen, 70 Warnleuchten ABS-Kontrolle, 66 Allgemein, 66 Batterieladestrom, 67 Kühlmitteltemperatur, 67 Motoröldruck, 66 Tankinhalt, 66 Werkzeug, 4, 20 Zeituhr, 7 Zünd- und Lenkschloss, 6, 10 Funktion, 11 Zündung einschalten, 64...
- Seite 95 Irrtum vorbehalten. ‹Ã!"Ã7HXÃH‚‡‚……hq Textaussagen auftreten. Etwa- ige Ansprüche können daraus Nachdruck, auch auszugs- nicht abgeleitet werden. weise, nur mit schriftlicher Maß-, Gewichts-, Verbrauchs- Genehmigung der und Leistungsangaben verste- BMW Motorrad, hen sich mit entsprechenden After Sales. Toleranzen. Printed in Germany...
- Seite 96 BMW recommends Castrol BMW Motorrad Bordliteratur Bestell-Nr.: 01 40 7 681 790 07.2003 Freude am Fahren 2. Auflage D/RF...
