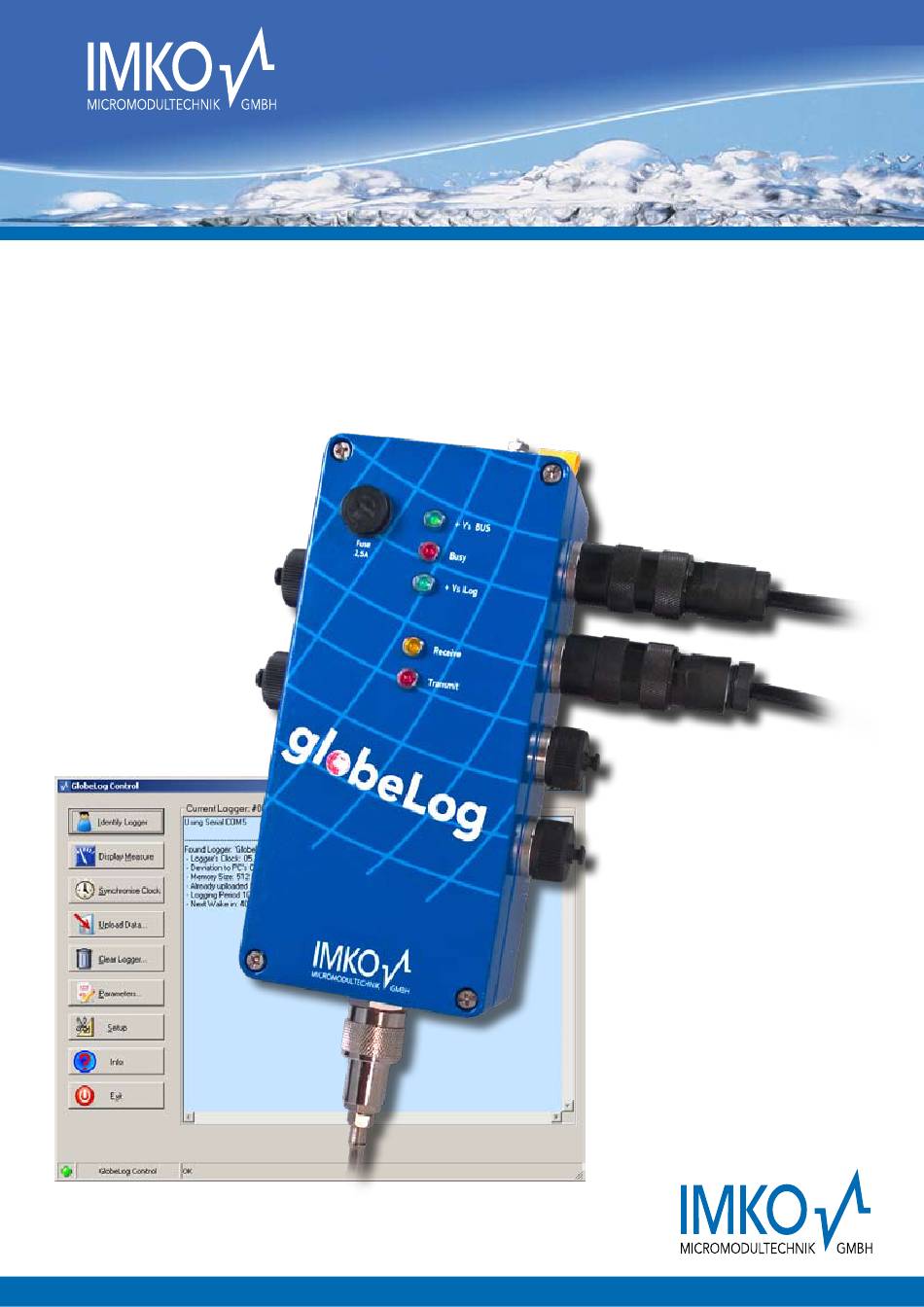

  • Seite 1 PRECISE MOISTURE MEASUREMENT Datenlogger globeLog ® Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Sollten Sie nach der Lektüre Fragen oder Anregungen zu Ihrem neuen ® globeLog haben, bitte wenden Sie sich an un- sere Vertragshändler oder an IMKO direkt. Wir freuen uns, wenn wir Ihnen weiterhelfen dür- fen. IMKO Micromodultechnik GmbH Im Stoeck 2...

  • Seite 3: Beschreibung / Schnittstellen

    Logger V 1.0 2009-03-05 1 Beschreibung / Schnittstellen Ihr globeLog besitzt 4 IMP-Bus Anschlüsse:  IMP-Bus 1-3: Mit Power Management  IMP-Bus 4: Mit permanenter Stromversorgung (z.B.: für Windsensoren) Auf der anderen Gehäuseseite befinden sich die Anschlüsse für die Stromversorgung (z.B.: für Solar- panel, Batterien oder Netzgerät) und der RS-232 Anschluss für die Kommunikation mit Hilfe der...
  • Seite 4 2009-03-05 globelog Logger V 1.0 Überspannungsableitungsanschluss (Erdung!) Bitte verbinden sie diesen Anschluss mittels grün/gelbem Erdungskabel (Mindestquerschnitt 6mm²!) mit einem Kreuz — oder Banderder. Achten Sie darauf, dass die Verbindung mittels rostfreien (V2A) Schrauben, Muttern etc. ausgeführt wird. Verbindungsanschluss (N-Stecker!) für eine GPRS-Antenne bei Geräten mit Datenfernübertragungs- option.

  • Seite 5: Übersicht

    Der Flash Speicher hat einen grossen Speicherbereich und ist, aus Sicht des Benutzers, der wichtigs- te: Er enthält alle abgerufenen Messwerte. Sicherheit und Stabilität sind die Grundkonzepte für die Ihr globeLog steht. Das zeigt sich unter anderem daran dass alle wichtigen Speicherbereiche so ausgelegt sind dass Ihre Messdaten auch bei einem plötzlichen Spannungsausfall nicht verloren gehen könne.
  • Seite 6 „Single-Task-System“, das heißt für den Benutzer das es vorkommen kann dass Ihr Logger bei der Benutzung der Software globeLog Control ab und an scheinbar nicht sofort reagiert. Warten sie in diesem Fall einfach einen Augenblick und versuchen sie es danach erneut.

  • Seite 7: Installation Der Gprs Sim-Karte

    Logger V 1.0 2009-03-05 3 Installation der GPRS SIM-Karte 1. SIM-Kartenslot durch leichten Druck auf das untere Ende öffnen. 2. SIM-Karte in den Kartenslot einsetzen. I:\publik\TECH_MAN\globeLog\interne Bearbeitung\2009-03-05_KK_globelog_handbuch_d.doc...
  • Seite 8 2009-03-05 globelog Logger V 1.0 3. Kartenslot durch leichten Druck wieder schließen. I:\publik\TECH_MAN\globeLog\interne Bearbeitung\2009-03-05_KK_globelog_handbuch_d.doc...

  • Seite 9: Zusammenfassung

    Control ist getestet und läuft auf den Betriebssystemen Microsoft Windows 98 SE, Micro- soft Windows XP und Microsoft Windows VISTA. Für den direkten Anschluss des globeLog an einen PC wird eine RS232 Schnittstelle benötigt. Hat Ihr Computer keine solche Schnittstelle, ist ein zusätz- licher USB<->RS232 Adapter nötig.

  • Seite 10: Kurze „Schritt Für Schritt" Konfigurationsanleitung

    Logger V 1.0 4.2.1 Kurze „Schritt für Schritt“ Konfigurationsanleitung 1. Nach Abschluss der Installation starten sie bitte globeLog Control durch einen Doppelklick auf das erstellte Desktop Icon. Es öffnet sich folgendes Fenster: 1. Über den „Setup“-Button gelangen sie zum Einstellungsdialog und es öffnet sich folgendes Dialogfenster.
  • Seite 11 3. Führen Sie als nächsten Schritt mit Hilfe des „Identify Logger“-Buttons eine Identifizierung des globeLog durch. Ignorieren Sie die evtl. angezeigte Warnung über die Zeitdifferenz zwischen PC und Loggeruhr und bestätigen Sie den Dialog mit dem „OK“- Button (2). Rufen Sie jetzt über den „Parameters...“-Button den Einstellungsdialog für die...
  • Seite 12 Bibliothek die an Ihrem globeLog ange schlossenen Module auswählen und mit Hilfe des „>>“-Buttons zu ihrer globeLog Konfiguration hinzufügen. Für jedes Modul dass sie so hinzufügen öffnet sich folgender Dialog: Geben hier die Seriennummer des jeweiligen Moduls an, bis sie alle am globeLog angeschlossenen Module hinzugefügt haben.
  • Seite 13 8. Lesen Sie jetzt als nächsten Schritt Ihre erstellte Konfiguration über den „Read Channels“- Button in den Zwischenspeicher ein und übertragen Sie diese in einem zweiten Schritt mit dem „Transfer“-Button auf den globeLog. Der Parameter Dialog schließt sich dabei und sie befinden sich wieder im Hauptfenster der Applikation. I:\publik\TECH_MAN\globeLog\interne Bear beitung\2009-03-05_KK_globelog_handbuch_d.doc...
  • Seite 14 Grün ist die Übertragung der globeLog Konfiguration erfolgreich abgeschlossen. 10. globeLog Control ist jetzt so weit konfiguriert dass sie eine Testmessung vornehmen können. Klicken Sie dazu auf den „Display Measure“-Button. Es öffnet sich ein Dialog der ihnen den Fortschritt des Messvorgangs anzeigt. Sobald dieser Dialog wieder verschwindet ist die Messung abgeschossen.

  • Seite 15: Das Hauptfenster

    Logger V 1.0 2009-03-05 5 Das Hauptfenster Direkt nach dem Starten der globeLog Control Software befinden sie sich im Hauptfenster. Das Hauptfenster ist der zentrale Ausgangspunkt für alle Funktionsbereiche der Software. Das Hauptfenster besteht aus drei Bereichen. Der Button-Bereich (1), der Konsolen-Bereich der Status-Bereich (3).
  • Seite 16 Hilfe des Indikatorlämpchens auf der Linken Seite den Zustand der globeLog Contol Software an. „Rot“ bedeutet das die Software gerade etwas tut, „Grün“ bedeutet dass die Software auf ihre Eingabe wartet. Auf der rechten Seite werden Informationen über die momentan bearbeitete Aufgabe ausgegeben.

  • Seite 17: Konfiguration Der Sm-Modul- Und Sensorenkanäle

    Logger V 1.0 2009-03-05 6 Konfiguration der SM-Modul- und Sensorenkanäle Um die an ihren globeLog angeschlossenen Module und die zu messenden Kanäle konfigurieren zu können sind folgende Schritte nötig: Starten Sie das Programm globeLog Control: Identifizieren sie ihren globeLog über den „Identify Logger“-Button und öffnen...
  • Seite 18 „Change Channel Information“, Bereich und Bereich „Help & Info“.  In Bereich sehen sie eine vordefinierte Liste aller verfügbaren, an ihrem globeLog zu betreibenden, SM-Module und Sensoren.  Im Bereich können sie sich aus der Sensoren- und Module-Bibliothek die aktuelle Buskonfiguration ihres globeLog zusammenstellen.
  • Seite 19 Möglichkeit sich diesen Dokument und eine kurze Versionsinformation einblenden zu lassen. Haben sie die Konfiguration ihres globeLog Loggers verändert, gespeichert und den Konfigurationsdialog geschlossen, müssen sie die geänderte Konfiguration noch auf ihren globeLog übertragen. Sie sehen jetzt wieder den „Parameters...“ Dialog: I:\publik\TECH_MAN\globeLog\interne Bear beitung\2009-03-05_KK_globelog_handbuch_d.doc...
  • Seite 20 2009-03-05 globelog Logger V 1.0 Lesen sie hier im zuerst die veränderte Konfigurationsdatei mit dem „Read Channels“-Button in den Speicher und übertragen sie danach die neue Konfiguration mit dem „Transfer“-Button auf ihren globeLog . I:\publik\TECH_MAN\globeLog\interne Bearbeitung\2009-03-05_KK_globelog_handbuch_d.doc...

  • Seite 21: Globale Einstellungen Im Parameters Dialog

    2009-03-05 7 Globale Einstellungen im Parameters Dialog Im Parameter Dialog von globeLog Control können sie z.B. Zeitpunkt und Frequenz der Messzyklen einstellen, sie können festlegen wie oft die Betriebsparameter ihres globeLog protokolliert werden und sie können busspezifische Parameter einstellen. Um die globalen Einstellungen ihres globeLog zu verändern, gehen sie wie folgt vor:...
  • Seite 22 Uhr.  Period Offset: Verschiebt die Startzeit von 00.00 Uhr an. Ein Wert von 3min kombiniert mit einer Period von 6h z.B. würde bedeuten das ihr globeLog um 00.03 Uhr, 06.03Uhr, 12.03 Uhr und 18.03 Uhr messen würde.  Name: Bezeichung für ihren globeLog .
  • Seite 23 Kommunikation bis max. 3 Modulen am Messbus. Der serielle Betrieb wird empfohlen.  Sensor Min/Max (sec): Minimale bzw. maximale Zeit in Sekunden nach dem einschalten des Busses, bevor der Befehl zum Messen von ihrem globeLog an die Module geschickt wird. Bereich beinhaltet die Buttons um zur Konfiguration der SM-Modul und Sensorenkanäle zu gelangen und um die veränderte Konfiguration auf ihren globeLog zu...

  • Seite 24: Gprs Konfiguration

    2009-03-05 globelog Logger V 1.0 8 GPRS Konfiguration Haben sie einen globeLog mit GPRS Modul erworben, haben sie die Möglichkeit sich die erfassten Messdaten per eMail zusenden zu lassen und die Messdaten automatisiert in einer Datenbank zu speichern. 1. Um zum Einstellungsdialog für die GPRS Funktionalität ihres globeLog zu gelangen gehen sie wie folgt vor: Starten Sie das Programm globeLog Control: 2.
  • Seite 25 Einstellungen vornehmen: 1. GPRS Mode: Hier lässt sich die GPRS Funktionalität an- oder abschalten. 2. GPRS Period: Hier lässt sich die Zeitperiode einstellen nach der sich ihr globeLog in das Internet einwählt und die Messdaten überträgt. 3. GPRS Offset: Hier lässt sich die Zeit für die erste Messdatenübertragung einstellen.
  • Seite 26 3. Receiver's E-MAIL: eMail-Adresse an die die Messdatensätze nach der Übertragung geschickt werden sollen. 4. GPRS Clock Sync: Setzen sie hier ein Häkchen wenn ihr globeLog seine interne Uhr während jeder GPRS Übertragung mit einem NTP-Server im Internet synchronisieren soll.

  • Seite 27: Der Setup Dialog

    Im Setup-Dialog können sie diverse Datenpfade einstellen, die COM Schnittstelle auswählen und verschiedene Einstellungen setzen die das Verhalten der globeLog Control Software verändern. Nach dem Starten von globeLog Control gelangen sie über den „Setup“-Button in den Setup Dia- log. Es öffnet sich folgendes Dialogfenster: Das Setup-Dialogfenster besteht aus vier Bereichen: 1.

  • Seite 28: Beispielaufbau

    Logger V 1.0 4. Verschieden Service Funktionen. Button öffnet einen Dateiauswahldialog mit dem sich eine neue Firmware auf Ihren globeLog auf spielen lässt. Button versendet zu Testzwecken eine eMail via GPRS an die im GPRS Setup einge stellte eMail-Adresse. Button öffnet ein Terminal mit dem man direkt Befehle an Ihren globeLog...

  • Seite 29: Die Wichtigsten Technischen Daten Im Überblick

    Logger V 1.0 2009-03-05 Die wichtigsten technischen Daten im Überblick  Gehäuse mit Schutzart IP67  Versorgungsspannung 10..24V/DC (12V empfohlen)  Automatische Datenübertragung per GSM/GPRS (optional)  Datenspeicher mit 2MB Kapazität (Flash-Speicher)  Zum Anschluss von bis zu 48 Sensoren Die Technischen Daten im Detail: ®...
  • Seite 30 2009-03-05 globelog Logger V 1.0 - Transferprotokoll - http - Kosten (bei täglich einmaliger Übertragung) - Kleiner 1€ (in Deutschland, länderspezifisch, jedoch fallen immer nur die Kosten für eine lokale Verbindung an, da der Logger eine Internetverbindung aufbaut) - Benötigte Software (zur Fernwartung und...
  • Seite 31 Logger V 1.0 2009-03-05 Zubehör: - Mit 2m mit 5-pol Binderstecker und 2x Ba- - Spannungsversorgungskabel nanenstecker - RS232-Kabel - Mit 6-pol Binderstecker und DB9-Buchse - CD mit GlobeLogControl Software - Für Windows2000 oder höher - Handbuch - Deutsch...
