Inhaltszusammenfassung für HT Instruments THT8

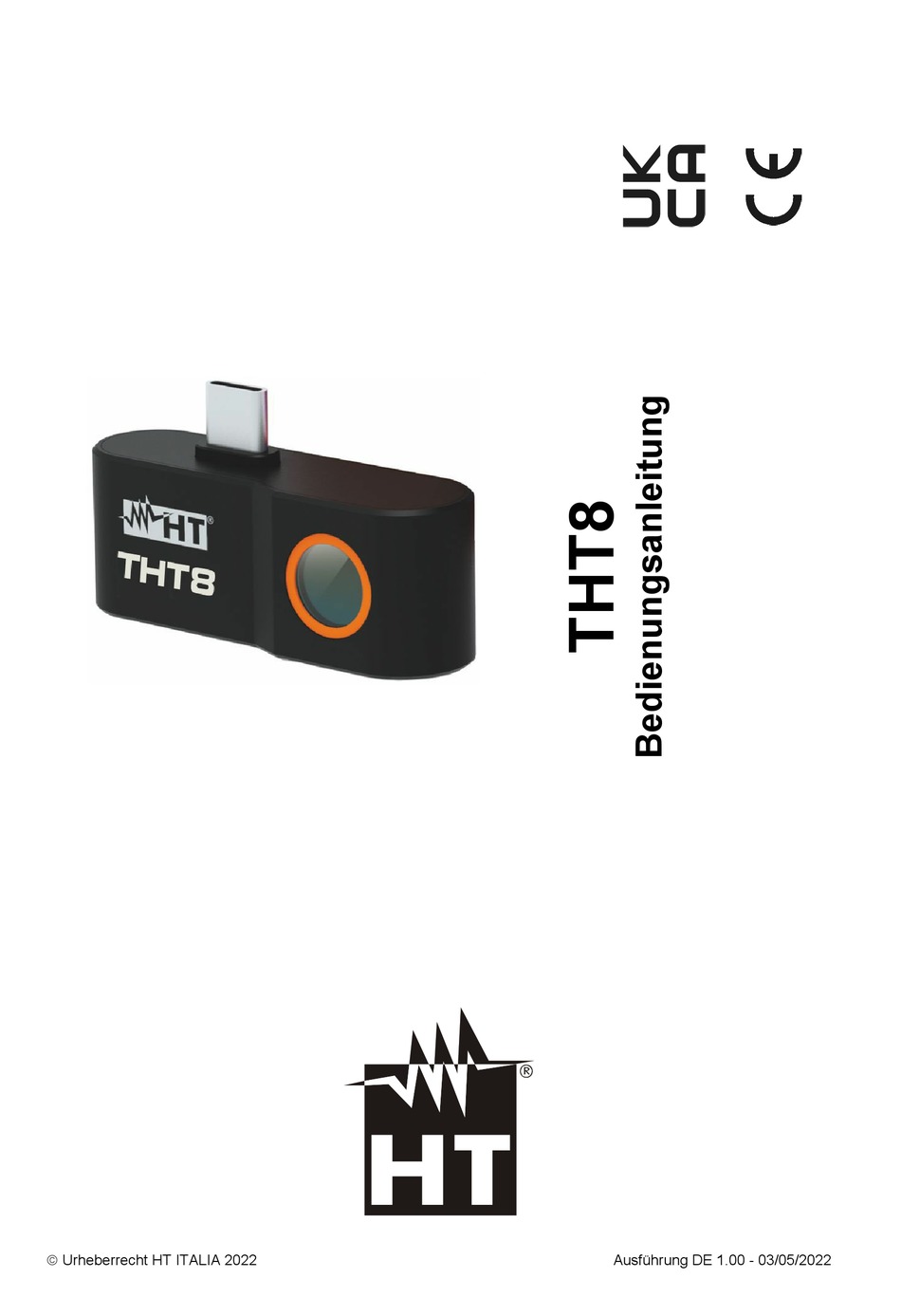

- Seite 1 Urheberrecht HT ITALIA 2022 Ausführung DE 1.00 - 03/05/2022...
-
Seite 2: Inhaltsverzeichnis
Erstprüfungen ........................3 3.2 Stromversorgung des Instruments ..................3 3.3 Lagerung ........................... 3 NOMENKLATUR ......................4 4.1 Beschreibung der THT8 ....................4 EINSATZ DER HTSMARTCAMERA APP ..............4 5.1 Allgemeine Beschreibung ....................4 5.2 Anwendung ........................5 5.3 ... -
Seite 3: Vorsichtsmaßnahmen Und Sicherheitsmaßnahmen
THT8 1 VORSICHTSMAßNAHMEN UND SICHERHEITSMAßNAHMEN Das Gerät wurde in Übereinstimmung mit den Richtlinien über elektronische Messgeräte entwickelt. Zu Ihrer Sicherheit und um eine Beschädigung des Instruments zu vermeiden, befolgen Sie bitte die in diesem Handbuch beschriebenen Verfahren und lesen Sie mit besonderer Sorgfalt alle Hinweise, denen das Symbol vorangestellt ist, . -
Seite 4: Allgemeine Beschreibung
THT8 2 ALLGEMEINE BESCHREIBUNG Das THT8-Gerät ist eine extrem kleine professionelle Digitalkamera, die infrarote Temperaturmessungen durchführen kann, die über einen integrierten USB-C-Ausgang direkt mit einem mobilen Gerät (nur Android-Smartphones) verbunden sind. Eine Bildbetrachtung und Instrumentenverwaltung ist nur über die "HTSmartCamera APP"... -
Seite 5: Nomenklatur
2. IR-Sensor Abb. 1: Beschreibung des Instruments 5 EINSATZ DER HTSMARTCAMERA APP Die THT8 wird immer in Kombination mit der HTSmartCamera APP eingesetzt, die nur für Android-Systeme verfügbar ist. Die App ist kostenlos und kann im jeweiligen Store heruntergeladen werden. -
Seite 6: Anwendung
Der Bildschirm von Abb. 2 – zentraler Teil, der anzeigt, dass die nicht angeschlossene Wärmebildkamera angezeigt wird 3. Schließen Sie die Wärmebildkamera THT8 über den USB-C-Ausgang an das mobile Endgerät an (siehe Abb. 1 – Teil 1). Die Erkennung des Instruments erfolgt automatisch durch das mobile Endgerät. -
Seite 7: Hauptbildschirm
THT8 5.3 HAUPTBILDSCHIRM LEGENDE 1. Taschenlampe für mobile Geräte 2. Erweiterte Analysetools 3. Manuelle Gerätekalibrierung 4. Allgemeines Menü 5. Bildspiegel-Funktion 6. Temperaturen Spots, Kalt- Zentralschieber 7. Temperaturmesseinheiten 8. Maximale Temperatur, Palette zugeordnet ist 9. Zentraler fester Cursor 10. Farbpalette 11. Minimale... -
Seite 8: Allgemeines Menü
THT8 5.4 ALLGEMEINES MENÜ 1. Tippen Sie auf das Symbol , um das allgemeine Menü der Anwendung aufzurufen. Der Bildschirm von Abb. 4 – linke Seite wird auf dem Display angezeigt Abb. 4: General Menü Ikone Beschreibung Tippen Sie auf dieses Symbol, um den Hauptbildschirm der Anwendung anzuzeigen. - Seite 9 THT8 Abb. 5: Visualisierung der Settings-Sektion Temperature Settings können Sie die Anzeige der Schieberegler auswählen, die mit der Temperaturmessung des "heißen" Punktes, des "kalten" Punktes und des zentralen Cursors des Bildes verbunden sind (siehe Abb.6) Abb.6: Visualisierung von Temperaturschwankungen...
-
Seite 10: Fortgeschrittene Analyse
THT8 FORTGESCHRITTENE ANALYSE LEGENDE 1. Objekttemperaturinformationen auf dem Bild 2. Linie auf Image-Objekt 3. Area-Objekt auf Bild 4. Punktobjekt auf Bild 5. Manuelle Gerätekalibrierung 6. Punkt auf Bild hinzugefügt 7. Löschen aller Objekte auf dem Bild 8. Hinzufügen einer Zeile zum Bild 9. -
Seite 11: Farbpaletten
THT8 5.6 FARBPALETTEN 1. Tippen Sie auf das Symbol , um die Farbpalette auszuwählen, die mit dem IR-Bild auf dem Display Ihres Mobilgeräts verknüpft werden soll. Der folgende Bildschirm wird angezeigt Abb. 8: Anzeige der Farbpaletten 2. Wählen Sie, indem Sie die gewünschte Farbpalette aus den 9 verfügbaren Optionen ziehen. -
Seite 12: Speich/Ern Von Bildern Und Videos
THT8 5.7 SPEICH/ERN VON BILDERN UND VIDEOS Die Anwendung ermöglicht es Ihnen, Bilder (Schnappschüsse) im JPG-Format und IR- Videos im MP4-Format zu speichern, die aus der Galerie aufgerufen werden können (siehe Abb. 3 – Teil 15). 1. Tippen Sie auf das weiße zentrierte Symbol (siehe Abb. 3 – Teil 17), um das Bild auf dem Display zu speichern. - Seite 13 THT8 Abb. 10: Auswahl der Bilder/Videos in der Galerie 6. Wählen Sie die Symbole der Bilder/Videos aus, die Sie löschen möchten. Tippen Sie auf das Symbol, um den Vorgang auszuführen, oder auf "Cancel", um zum vorherigen Bildschirm zurückzukehren DE – 12...
-
Seite 14: Bearbeiten Von Bildern Und Erstellen Eines Berichts
THT8 5.8 BEARBEITEN VON BILDERN UND ERSTELLEN EINES BERICHTS Mit der Anwendung können Sie ein in der Galerie gespeichertes Bild bearbeiten (Palette ändern und Objekte hinzufügen) und einen PDF-Bericht mit der Einbeziehung eines vom Benutzer ausgewählten sichtbaren Bildes erstellen. Gespeichertes Bild bearbeiten 1. - Seite 15 THT8 PDF-Berichterstellung 1. Im Menue Galerie wählen Sie das gewünschte Bild (siehe § 5.7) wie in Abb. 11 – rechte Seite 2. Tippen Sie auf das Symbol, um den PDF-Bericht zu erstellen, der dem ausgewählten Bild zugeordnet ist. Der Bildschirm von Abb.
- Seite 16 THT8 Abb. 13: Visualisierung des PDF-Berichts DE – 15...
-
Seite 17: Instandhaltung
THT8 6 INSTANDHALTUNG 6.1 ALLGEMEIN Befolgen Sie während des Gebrauchs und der Lagerung die in diesem Handbuch aufgeführten Empfehlungen, um mögliche Schäden oder Gefahren während des Gebrauchs zu vermeiden. Verwenden Sie das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit oder hoher Temperatur. -
Seite 18: Technische Daten
THT8 7 TECHNISCHE DATEN Temperaturmessung Bereich Auflösung Genauigkeit (*) -20,0°C 400,0°C 3%Lesen oder 3°C (höherer Wert) 0,1°C -4,0°F 752,0°F 3%Lesen 5,4°F (höherer Wert) 0,1°F (*) Umgebungstemperatur: 10°C ÷ 26°C, Objekttemperatur: >0°C Temperaturmessung im Screening-Modus Bereich Auflösung Genauigkeit 32,0°C 42,0°C 0,5°C... -
Seite 19: Hilfe
