Inhaltszusammenfassung für Kobold NMF-Serie

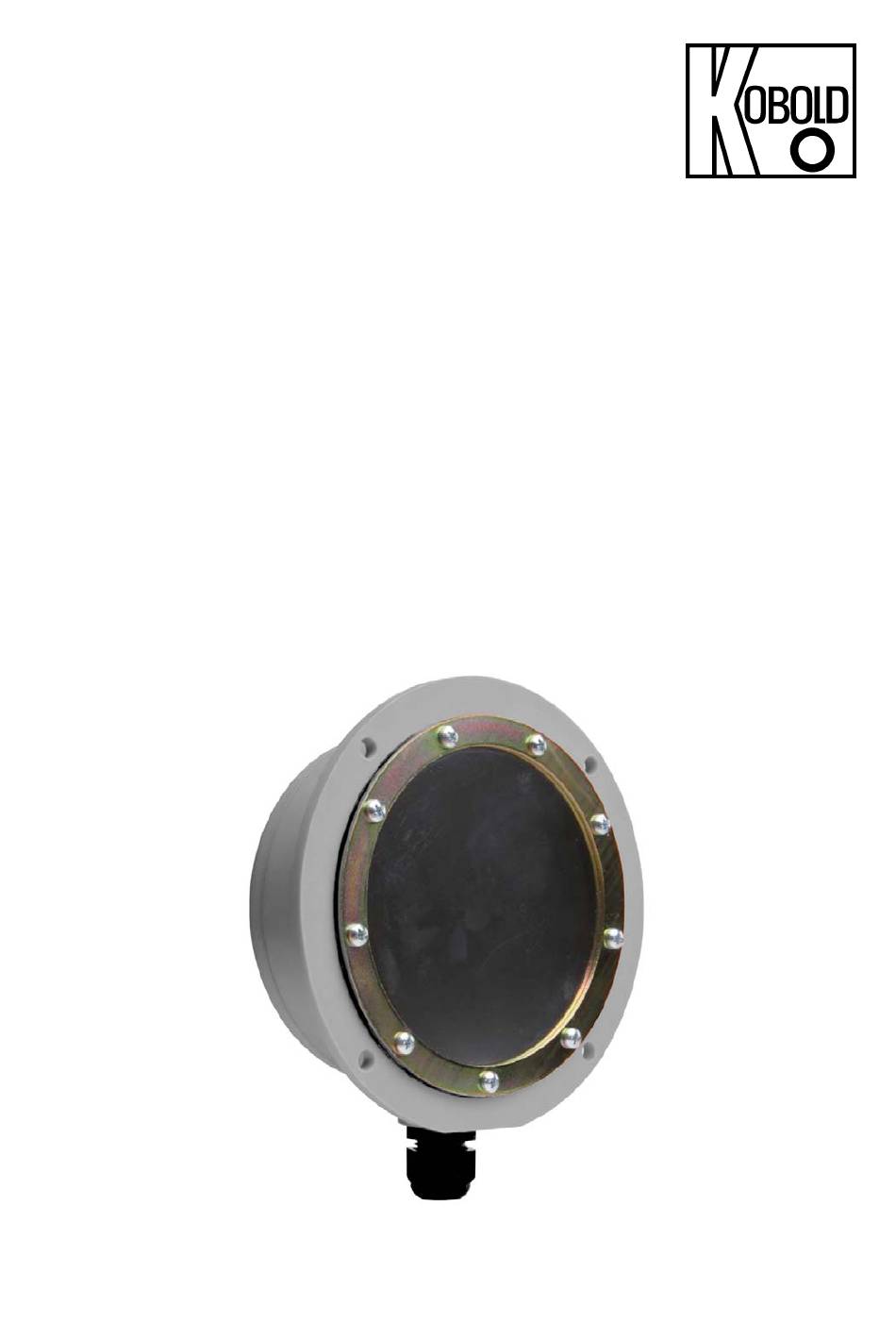

- Seite 1 Bedienungsanleitung für Membran-Füllstandsmelder Typ: NMF...
-
Seite 2: Inhaltsverzeichnis
NMF-D....................11 10.4 NMF-B....................11 EU-Konformitätserklärung ................12 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 NMF K06/0422... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
5. Arbeitsweise KOBOLD Membran-Füllstandsmelder vom Typ NMF dienen zur preiswerten Überwachung des Füllstandes von Schüttgut in Vorratsbehältern. Sie werden dabei als Voll-, Leer- und Bedarfsmelder für staub- und pulverförmige, granulierte und körnige Schüttgüter verwendet. Die Membran-Füllstandsmelder eignen sich für Schüttgüter von 0,3 bis 2,5 t/m und Korngrößen bis 30 mm. -
Seite 5: Mechanischer Anschluss
6. Mechanischer Anschluss 6.1 Einbau bei sehr grobkörnigem und scharfkantigem Schüttgut Bei sehr großen Körnungen und scharfkantigem Material mit hoher Dichte wird der Einbau von Abweisvorrichtungen empfohlen. Die nebenstehende Skizze soll als Vorschlag einer solchen Schutzeinrichtung dienen. Über dem Füllstandsmelder montiert, schützt Abweisvorrichtung... -
Seite 6: Elektrischer Anschluss
7. Elektrischer Anschluss 7.1 Anschlussplan Achtung! Vergewissern Sie sich, dass die Spannungswerte Ihrer Anlage mit den Spannungswerten des Messgerätes überein- stimmen. Stellen Sie sicher, dass die elektrischen Versorgungsleitungen stromlos sind. Schließen Sie die Versorgungsspannung entsprechend dem Anschlussplan Achtung! Eine falsche Belegung der Steckeranschlüsse kann zum Zerstören der Geräte-Elektronik führen. -
Seite 7: Technische Daten/Ausführung
8. Technische Daten/Ausführung 8.1 NMF-E... Ausführung Standard Werkstoffe: Membran aus Nitril oder FPM Haltering aus verzinktem Stahl oder Edelstahl 1.4324 Gehäuse aus glasfaserverstärktem Kunststoff GFK Gewicht: 480 g Empfindlichkeit: einstellbar von 60 g bis 200 g Schutzart: IP 40 Verschraubung unten IP 53 Verschraubung oben Kontaktbelastung: max. -
Seite 8: Nmf-D
8.3 NMF-D... Ausführung mit Doppelmembran Werkstoffe: Membran aus Nitril oder FPM Haltering aus verzinktem Stahl oder Edelstahl 1.4324 Gehäuse aus glasfaserverstärktem Kunststoff GFK Gewicht: 750 g Empfindlichkeit: einstellbar von 60 g bis 200 g Schutzart: IP 65 Kontaktbelastung: max. 4 A bei 250 V Temperaturbereich: -20 ... -
Seite 9: Bestelldaten
9. Bestelldaten 9.1 NMF-E... Bestelldaten (Bestellbeispiel: NMF-ENN) Membran Haltering Bestellnr. Verzinkter Stahl NMF-ENN Nitril Edelstahl 1.4324 NMF-ENE Verzinkter Stahl NMF-EVN Edelstahl 1.4324 NMF-EVE 9.2 NMF-F... Bestelldaten (Bestellbeispiel: NMF-FNN) Membran Haltering Bestellnr. Verzinkter Stahl NMF-FNN Nitril Edelstahl 1.4324 NMF-FNE Verzinkter Stahl NMF-FVN Edelstahl 1.4324 NMF-FVE... -
Seite 10: Abmessungen
10. Abmessungen 10.1 NMF-E... 10.2 NMF-F... Seite 10 NMF K06/0422... -
Seite 11: Nmf-D
10.3 NMF-D... 10.4 NMF-B... NMF K06/0422 Seite 11... -
Seite 12: Eu-Konformitätserklärung
11. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Membran-Füllstandsmelder Typ: NMF -... mit den unten angeführten Normen übereinstimmt: EN 61010-1:2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60529:2013 Schutzarten durch Gehäuse (IP-Code)
