Geotech 500LB Anleitung Und Montageanleitung Seite 11

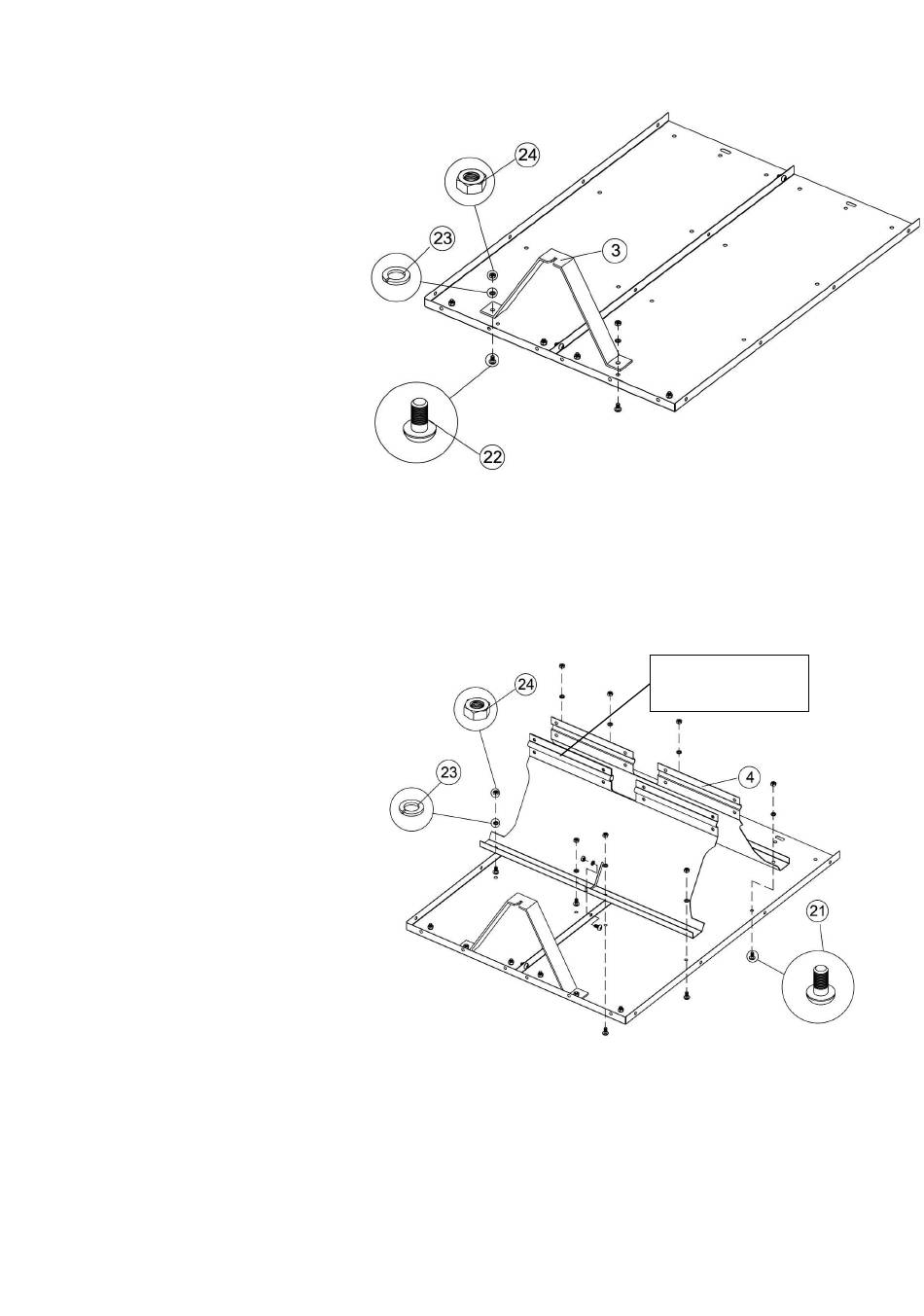

Sicherungsscheibe Ø8 und Sechskantmutter M8.
Erforderliche Teile:
1 – Halterung Laschen
2 – Schlitzschraube M8x20
2 - Sicherungsscheibe Ø8
2 – Innensechskantmutter M8
STEP 3: Montage Radhalterung
1. Befestigen Sie
Sicherungsscheiben Ø8 und Muttern M8 am Hauptkörper. Montieren Sie die oberen Schrauben
der Radhalterung erst in der nächsten Phase, wenn die Achse montiert wird.
Erforderliche Teile:
2 – Radhalterung
8 - Schlitzschraube M8x16
8 - Sicherungsscheibe Ø8
8 – Innensechskantmutter M8
STEP 4: Befestigung der Laschen und Montage der Radachse
1. Die oberen Schrauben, die Sicherungsscheibe und die Innensechskantmutter locker anschrauben.
2. Befestigen Sie die Laschen, dazu die Achse über das Stützrad bis zur zentralen Bohrung
schieben.
3. Die Bohrungen in den Laschen mit dem Ende der Achse in Übereinstimmung bringen und die
die Radhalterungsstangen
- 11
-
mit der Schlitzschraube
DO NOT Install
the Top Bolts
M8x16, den
