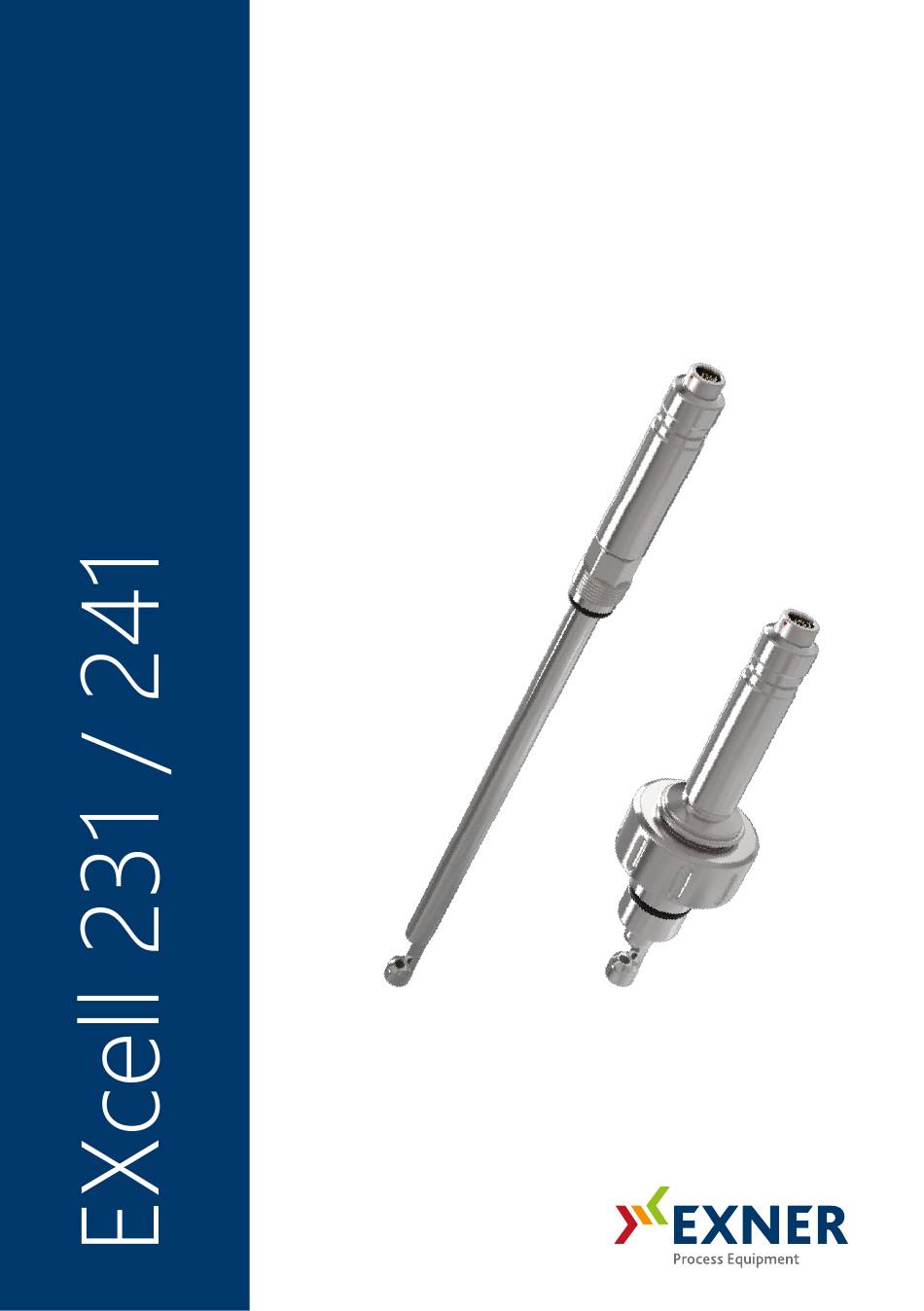

- Seite 1 TECHNISCHE INFORMATION NIR - Absorptionssensor...
- Seite 2 © 2020, Dipl.-Ing. Detlef Exner Alle Rechte, auch die der Übersetzung, vorbehalten. Der Inhalt dieser Betriebsanleitung darf nur mit schriftlicher Genehmigung von EXNER PROCESS EQUIPMENT GMBH, ETTLINGEN reproduziert werden. Alle technischen Angaben, Zeichnungen usw. Unterliegen dem Gesetz zum Schutz des Urheberrechts.
-
Seite 3: Inhaltsverzeichnis
Bauteile ..........................7 2.1.2 EXcell 231 ..........................7 2.1.3 Überprüfung und Justierung ..................9 3 Bestellstruktur ........................10 3.1 Sensor EXcell 231 ......................10 3.2 Sensor EXcell 241 ......................11 4 Ersatzteile und Zubehör ....................12 5 Zertifikate und Konformitäten ..................14... -
Seite 4: Technische Daten
1 Technische Daten Technische Daten Normen Die folgenden Normen wurden bei der Herstellung des Sensors angewandt: EN 61326-1: 2013-7 EN 61326-2-3: 2013-7 DIN/EN 27027 (ISO 7027) 1.2 Spezifikation Sensorspezifikationen Messbereich 0…6 AU; 0…6600 EBC; 0…12 OD Auflösung 0,01 AU Genauigkeit ±... -
Seite 5: Abmessungen
Optische Pfadlänge Einheit 5 mm 10 mm 20 mm 0…6 0…6 0…6 0…12 0…6 0…3 0…6600 0…3300 0…1650 1.3 Abmessungen Abb. 1: Abmessungen EXcell 231 / 241 1.4 Umgebungsbedingungen Umgebungstemperatur -10…70 °C Transport- und Lagertemperatur -20…80 °C NIR - Absorptionssensor... -
Seite 6: Prozessbedingungen Excell
10 bar Max. zul. Temperatur TS: 90 °C Max. Sterilisationstemperatur 135 °C max. 1 Stunde Pressure - Temperature - Diagram Temperature in °C EXcell Abbildung 2: Druck-Temperatur-Diagramm EXcell 1.6 Typenschild Abb. 1: Typenschild (am Beispiel EXcell 231) NIR - Absorptionssensor... -
Seite 7: Produktbeschreibung
Messfenster Abb. 2: Sensor EXcell 231 2.1.2 EXcell 231 Der NIR-Absorptionssensor EXcell 231 ist ein hochgenauer digitaler NIR-Stabsensor zur Überwachung von Produktionsprozessen in der Biotech-, Food- und Pharmaindustrie. Sein 12mm-Edelstahl-Design sowie die verschleißfreien Saphirfenster machen den EXcell 231 zu einem zuverlässigen intelligenten Absorptionssensor mit integriertem digitalem Messverstärker. - Seite 8 2 Produktbeschreibung Der Sensor wird über ein Gewinde PG13,5 am Prozess befestigt. Die prozessseitigen Ein- baumaße entsprechen einem standardisierten pH-Sensor. Damit lässt sich dieser Sensor auch in Verbindung mit Prozess-Wechselarmaturen und vollautomatischen Reinigungs- systemen verwenden. Anschlussstecker Fischer Core Series DN25 (Ingold) Anschluss Messfenster Abb.
-
Seite 9: Überprüfung Und Justierung
Stutzen wählbar. 2.1.3 Überprüfung und Justierung Für die Sensoren EXcell 231 und EXcell 241 sind für die Überprüfung und Justierung Refe- renzfilter (EXcap 110) mit unterschiedlichen Absorptionswerten erhältlich. Diese können bei Bedarf auf den Sensor aufgesteckt werden. Um eine fehlerfreie Überprü- fung/Justierung zu gewährleisten, ist darauf zu achten, dass der Referenzfilter exakt am... -
Seite 10: Bestellstruktur
3 Bestellstruktur Bestellstruktur 3.1 Sensor EXcell 231 Bez. Messbereich 0…6 AU / 0…6600 EBC / 0…12 OD Sonderausführung Bez. Schaftlänge 120 mm 225 mm 325 mm 425 mm Sonderausführung Bez. Optische Pfadlänge 5 mm 10 mm 20 mm Sonderausführung Bez. -
Seite 11: Sensor Excell 241
3 Bestellstruktur 3.2 Sensor EXcell 241 Bez. Messbereich 0…6 AU / 0…6600 EBC / 0…12 OD Sonderausführung Bez. Eintauchschläuche 65 mm + optische Pfadlänge 105 mm + optische Pfadlänge Sonderausführung Bez. Optische Pfadlänge 5 mm 10 mm 20 mm Sonderausführung Bez. -
Seite 12: Ersatzteile Und Zubehör
Communication interface ECI-01 für PC-Anschluss über USB 2-120-69-004 Communication interface ECI-02 Modbus RS485 2-120-58-003 Communication interface ECI-03 0...20 mA mit Display 2-120-69-005 Anschlusskabel EXcell 231/241 2m (für ECI-02/03) 2-120-69-001 Anschlusskabel EXcell 231/241 5m (für ECI-02/03) 2-120-69-002 Anschlusskabel EXcell 231/241 2m (für Lucullus) 2-120-69-006 Anschlusskabel EXcell231/241 5m (für Lucullus) - Seite 13 4 Ersatzteile und Zubehör Werksüberprüfung EXcell 231 / 241 Bestellnummer Werks-Rekalibrierung für NIR-Sensoren inkl. Zertifikat 2-999-00-013 (Rückführungsnachweis) NIR - Absorptionssensor...
-
Seite 14: Zertifikate Und Konformitäten
5 Zertifikate und Konformitäten Zertifikate und Konformitäten NIR - Absorptionssensor... - Seite 15 5 Zertifikate und Konformitäten NIR - Absorptionssensor...
- Seite 16 Exner Process Equipment GmbH +49 (0)7243-94 54 29-0 Carl-Metz-Str. 26 +49 (0)7243-94 54 29-99 76275 Ettlingen mail info@e-p-e.de Deutschland www.e-p-e.com...
