4.
INSTALLATION INSTRUCTIONS
4.1
Chemical reclamation

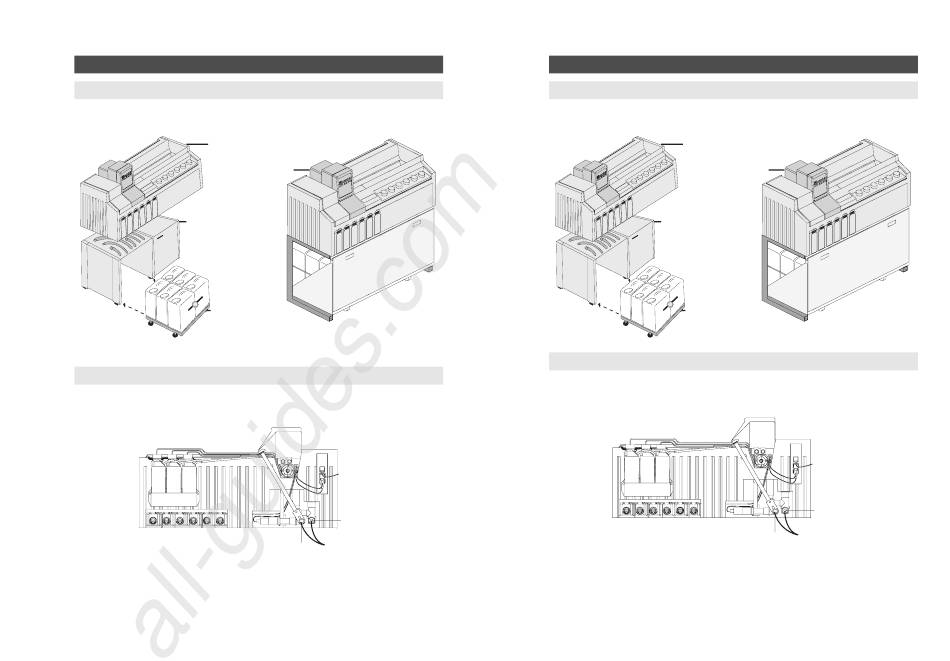

The ATL collects used chemicals in bottles or 15-litre canisters.
ATL 2200/2300
Bench support
(Item No. 4221)
for ATL 2200/
2300
Option
4.2
Drain connection
On the back of the ATL, there are two drain connections, the water bath (A) on the left and the chemical
collection/rinse (B) on the right (connections are illustrated below).
If the ATL is placed on a plate, both drain water outlets must be led to a suitable drain with hoses. To install
the hoses (1/2" PVC hose = water bath, 1" hose = reclamation area drain) push one end of the thinner hose on
connector A, then push the thicker hose onto connector B. Both hoses can then be joined to the connecting
element.
All manuals and user guides at all-guides.com
ATL 2400/
2500
Chemical
reclamation cart
(Item No. 4225)
for ATL 2200/2300
Option
B
A
4.
INSTALLATIONSANLEITUNG
4.1
Chemikalienauffangvorrichtung
Das ATL fängt die verbrauchten Chemikalien in Flaschen oder 15 Liter Kanistern auf.
4.2
Abwasseranschluß
An der Rückseite des ATL's befinden sich zwei Abwasseranschlüsse.
Der Hauptwannenabfluß (A) auf der linken Seite und der Überlauf/- Wässerungswasseranschluß (B) auf der
rechten Seite. (Siehe untenstehende Zeichnung.)
Falls das ATL auf eine Platte gestellt wird, müssen beide Abwasseranschlüsse mit Schläuchen in einen dafür
geeignetten Abfluß geleitet werden. Zum Installieren der Schläuche (1/2" PVC Schlauch = Hauptwannenan-
schluß, 1" Schlauch = Überlaufanschluß) schieben Sie ein Ende des dünneren Schlauches über den Anschluß A.
Schieben Sie den dickeren Schlauch über den Anschluß B. Beide Schläuche können mit dem Verbindungsstück
verbunden werden.
11
ATL 2200/2300
ATL 2400/
2500
Arbeitstisch
(Art. Nr. 4221)
für ATL 2200/
2300
Option
Chemikalienauf-
fangwagen
(Art. Nr. 4225)
für ATL 2200/2300
Option
B
A
