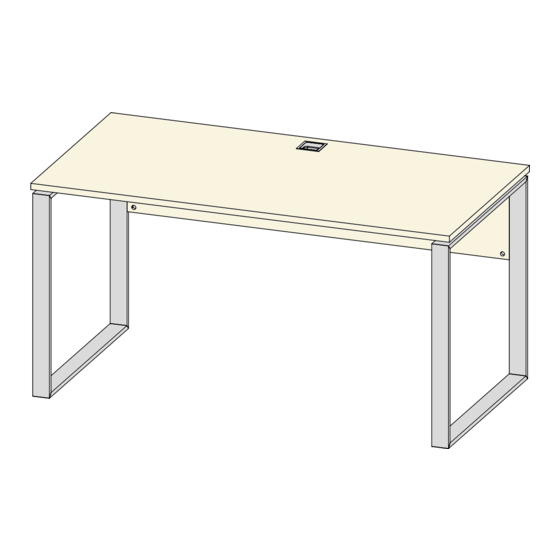

Maja Mobel 1528 Montageanleitung

1528
MONTAGEANLEITUNG
ASSEMBLING INSTRUCTIONS
INSTRUCTIONS D' ASSEMBLAGE
* Sortieren Sie zuerst die Teile z.B. 1 , 2 und mit
Hilfe der " Liste der Beschläge " die Einzelbeschlagteile ,
z.B. A , B ,usw. heraus .
* Dann beginnen Sie mit der Vormontage wie wir Ihnen
in den einzelnen Montagestufen , 1 , 2 usw.
nachfolgend demonstrieren .
* Check all parts in accordance with list printed overleaf .
All major parts identified thus A , B , etc. , 1 , 2 , etc resp.
* Vèrifier toutes les parties d´après la liste ci-après .
Toutes les parties principales sont marquèes A , B , etc. ,
1 , 2 , etc. respectivement .
* Assemble in the sequence shown 1 , 2 , etc.
* Procèder au montage succèsivement 1 , 2 , etc.
BENÖTIGTES WERKZEUG
TOOLS REQUIRED
OUTILS NÉCESSAIRES
1
3
2
ACHTUNG
ATTENTION !!!
ATTENTION !!!
LISTE DER BESCHLÄGE
LIST OF PARTS
PIÈCES DE QUINCAILLERIE
A
(E701000)
4x 8x30
E
(E700100)
3x 6,3x13
H
(E800029)
1x
K
(E800116 + E800117)
4x
4
(E800116)
5
!!!
Auf jeden Fall nach Anleitung montieren .
Please assemble exactly as per instruction .
Veuillez assembler en suivant les instructions.
B C
(E701153) (E701289)
4x 15 mm 4x
F G
(E700757) (E709515)
4x 12x9x15 1x
J
(E700060)
4x
L M
(E800116 + E800117) (E700510)
10x 4x
1
(10.390)
2
(25.186)
3
(E800117)
(E800114)
D
(E700000)
8x 5x20
4x40
N
(E800116 + E800117)
6,0 x 25 1x
4
