ITR-9
ELEKTRONISCHER DREHZAHLREGLER

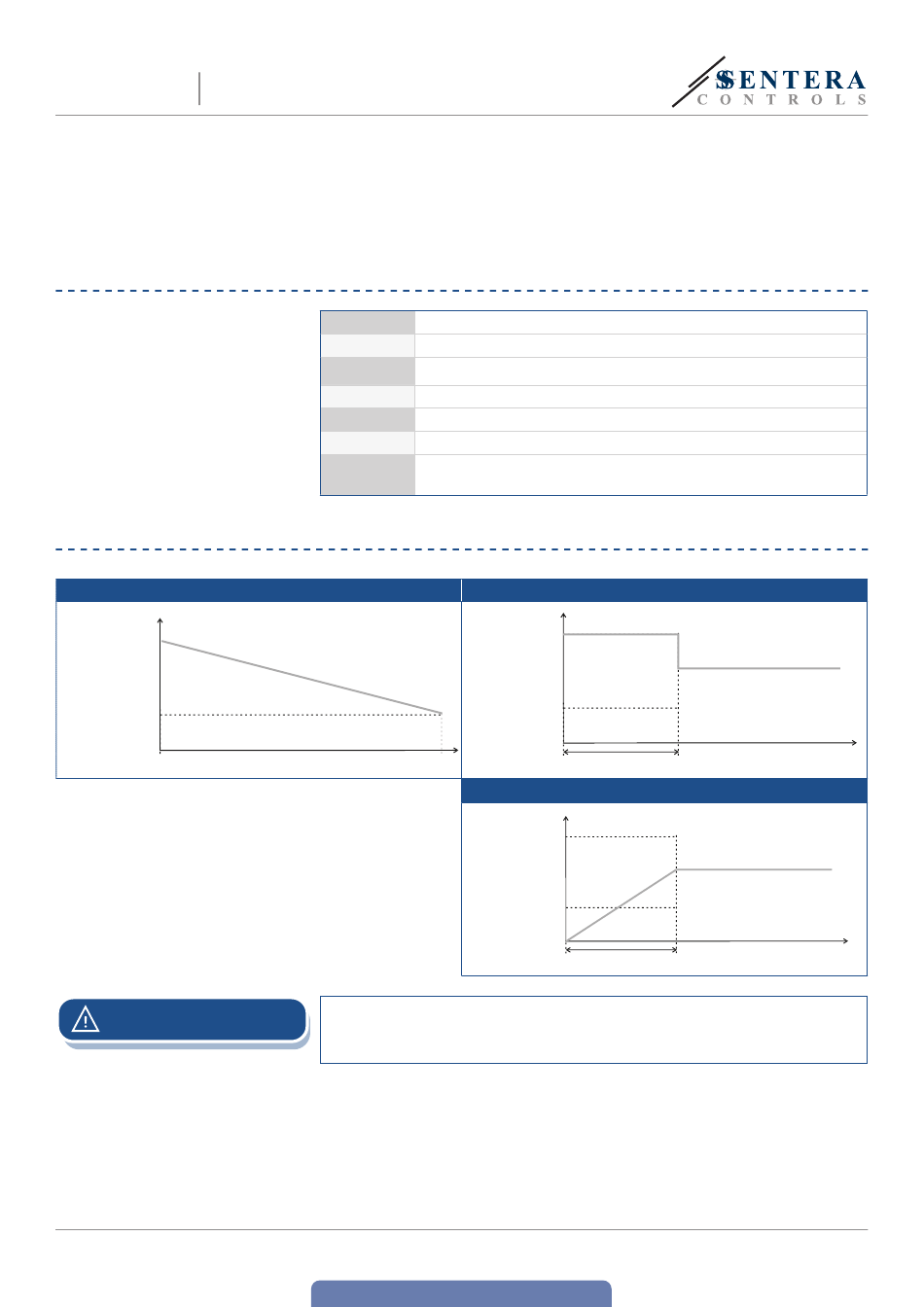

VERKABELUNG UND ANSCHLÜSSE
FUNKTIONSDIAGRAMME
Regelkurve
Uout [%]
Max. Drehzahl (Us)
Min. Drehzahl (Us)
MAX
ACHTUNG
MIW-ITR-DE-000 -
EN 61326-2-3:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte
►
EMV Anforderungen - Teil 2-3: Besondere Anforderungen - Prüfanordnung,
Betriebsbedingungen und Leistungsmerkmale für Messgrössenumformer mit
integrierter oder abgesetzter Signalaufbereitung
■
WEEE-Richtlinie 2012/19/EU
■
RoHs Richtlinie 2011/65/EU
L
Versorgungsspannung, 110—240 VAC / 50—60 Hz
N
Neutralleiter
L1
Ungeregelter Ausgang, Imax. 2 A
PE
Erdungsklemme
U2
Geregelter Ausgang zum Motor - Leiter
U1
Geregelte Leistung zum Motor - Neutralleiter
Kabelquerschnitt:
Anschlüsse
Kabelverschraubung: 5—10 mm
Position Potentiometer
Um die EIN/AUS-Schalterposition zu deaktivieren (nur 1,5 A und 3,0 A Versionen!),
Schließen Sie die 230 VAC Versorgungsspannung an den ungeregelten Ausgang
(L1) an. Schließen Sie in diesem Fall das Netzteil nicht an L an.
www.sentera.eu
zurück zum Inhaltsverzeichnis
max.
2,5
Kick-Start-Modus
Uout [%]
Max. Drehzahl (Us)
Min. Drehzahl (Us)
0
MIN
8—10 s
Soft Start Modus
Uout [%]
Max. Drehzahl (Us)
Min. Drehzahl (Us)
0
8—10 s
mm
2
;
Klemmbereich
Position Potentiometer
Position Potentiometer
-
der
t, [s]
t, [s]
5 - 8
