Triumph TECHNIC PAVILLON Montageanleitung
Verwandte Anleitungen für Triumph TECHNIC PAVILLON
Inhaltszusammenfassung für Triumph TECHNIC PAVILLON

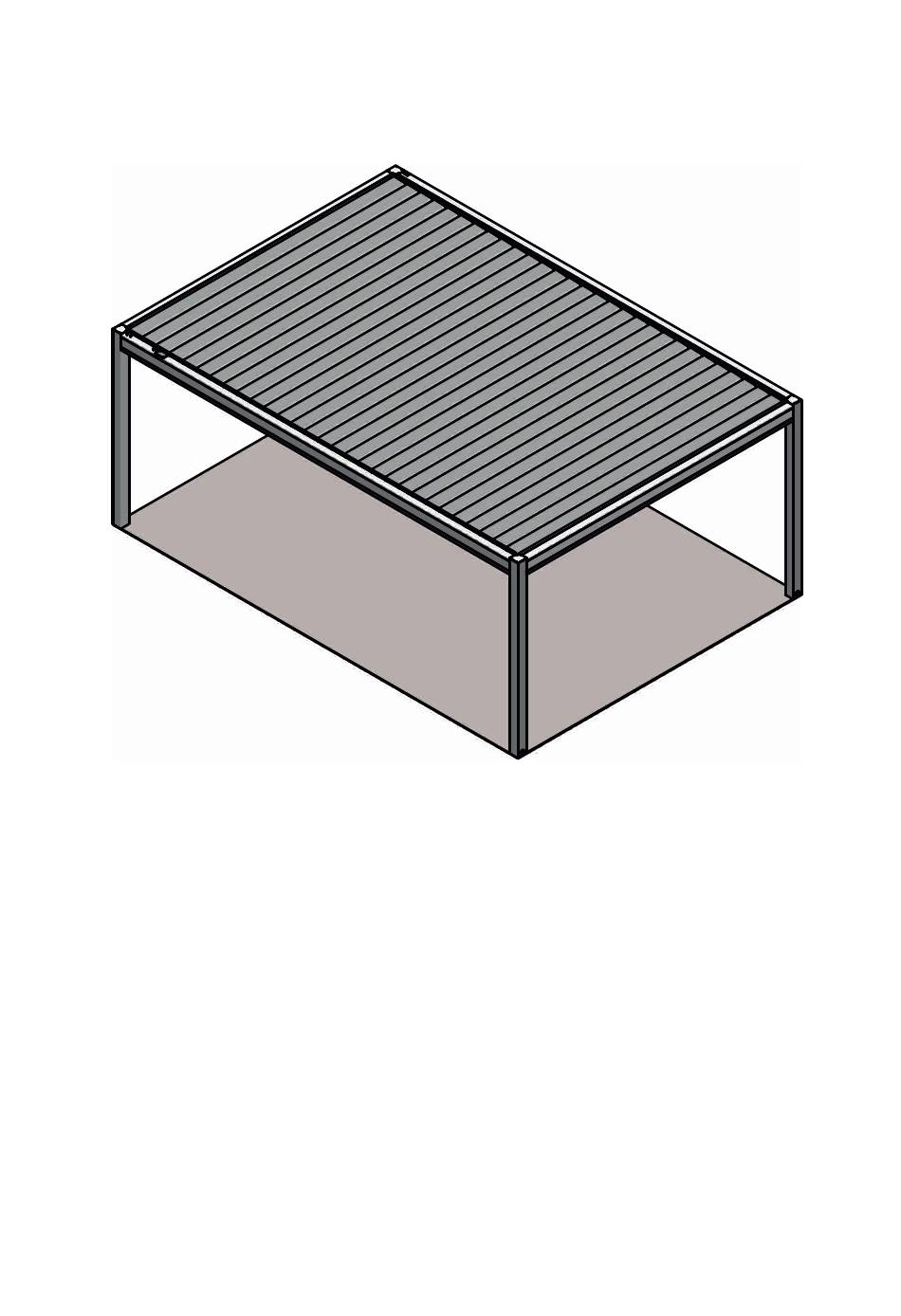

- Seite 1 MONTAGEANLEITUNG TARASOLA TECHNIC PAVILLON VOR DER MONTAGE: ÜBEREINSTIMMUNG DER UNTERLAGEN MIT ELEMENTEN PRÜFEN LÄNGE DER PROFILE AUFGRUND DER UNTERLAGEN PRÜFEN ABMESSUNGEN IN UNTERLAGEN MIT TATSÄCHLICHEM MONTAGEORT VERGLEICHEN MONTAGEORT VORBEREITEN...
-
Seite 2: Elemente Der Konstruktion
ELEMENTE DER KONSTRUKTION: 1. Führungsschiene für den Motor 2. Führungsschiene 3. Mittel-Führungsschiene 4. Verbindungsprofil (vorne) - Seite 3 5. Verbindungsprofil (hinten) 6. Eckpfosten 7. Mittelpfosten 8. Pfosten (zentral)
- Seite 4 9. Pfosten kommt in jeder Variante vor. 10. Lamelle 11. Wandabdichtblech TNA.108 TNA.107...
- Seite 5 TECHNIC PAVILLON X - GESAMTBREITE DER KONSTRUKTION Y - AUSKRAGUNG DER KONSTRUKTION 1.1. Anfänglich die Lage der Pfosten bestimmen.
-
Seite 6: Montage Der Verbindungsprofile Mit Den Pfosten
2. MONTAGE DER VERBINDUNGSPROFILE MIT DEN PFOSTEN TTA.101 TTA.103 TTA.101 TTA.103 TTA.103 TTA.103... - Seite 7 Schrauben lösen und die Verstärkung von jedem Pfosten herausziehen. Vorderseite Montage des Verbindungsprofils vorne...
- Seite 8 2.1. EPDM Dichtung auf das Verbindungsprofil aufkleben und zwei obere Schrauben M6x40 bis die Hälfte einschrauben. 2.2. Von oben das Verbindungsprofil in den Pfosten hineinschieben und auf zwei Schrauben aufhängen. 2.3. Die Profile mit zwei Schrauben M6x40 zusammenschrauben (zwei innere Schrauben, wie auf der Abbildung).
- Seite 9 Hinterseite Montage des gegenüberliegenden Verbindungsprofiles 2.4. EPDM Dichtung auf das Verbindungsprofil aufkleben und zwei obere Schrauben M6x40 bis die Hälfte einschrauben.
- Seite 10 2.5. Von oben das Verbindungsprofil in den Pfosten hineinschieben und auf zwei Schrauben aufhängen. 2.6. Die Profile mit zwei Schrauben M6x40 zusammenschrauben (wie auf der Abbildung). S.10...
-
Seite 11: Montage Der Führungsschienen
3. MONTAGE DER FÜHRUNGSSCHIENEN TTA.101 TTA.101 S.11... - Seite 12 3.1. EPDM Dichtung auf die Seiten 3.2. Die Führungsschiene in den Pfosten der Führungsschiene aufkleben hineinschieben. und die Schrauben M6x40 unten bis die Hälfte einschrauben. 3.3. Die in der Führungsschiene eingeschraubten Schrauben in die Löcher im Pfosten hineinstecken. S.12...
- Seite 13 3.4. Verstärkung in das Profil hineinstecken. 3.5. Verstärkung und die Führungsschiene mit vier Schrauben M6x40 festschrauben. S.13...
-
Seite 14: Verankerung Der Konstruktion Im Boden
4. VERANKERUNG DER KONSTRUKTION IM BODEN 4. Breite, Auskragung und Diagonalen der zusammengebauten Konstruktion prüfen. S.14... - Seite 15 4.1. Von jedem Pfosten die Verstärkung abschrauben und den Wasserauslass herausziehen. 4.2. In den vorgesehenen Stellen im Montagefuß Löcher für chemischen Anker und Gewindestangen M10x100 bohren. Wenn die Verbindung getrocknet ist, die Konstruktion mit der Mutter und der Unterlage M10 fest anziehen. S.15...
-
Seite 16: Verankerung Mit Eckfußplatte Tts.007
ALTERNATIVE BEFESTIGUNGSMÖGLICHKEITEN DER KONSTRUKTION IM BODEN 4.3. Verankerung mit Eckfußplatte TTS.007.06 4.4. Verankerung mit Mittelfußplatte TTS.007.07 S.16... -
Seite 17: Verankerung Mit Wandfußplatte Tts.007
4.5. Verankerung mit Wandfußplatte TTS.007.05 S.17... -
Seite 18: Montage Der Blindplatte In Der Regenrinne
5. MONTAGE DER BLINDPLATTE IN DER REGENRINNE S.18... - Seite 19 5.1. Blindplatte von innerer Seite der Regenrinne in das Profil hineinstecken und an das Verbindungsprofil heranrücken. Silikon 5.2. Verbindungsstelle der Blindplatte mit dem Profil mit Silikon abdichten. S.19...
- Seite 20 6. LAMELLENMONTAGE S.20...
- Seite 21 6.1. Vor der Lamellenmontage, das Füllprofil 40x10 (zwischen der Führungsschiene und den Lamellen) von der Motor gegenüberliegenden Führungsschiene demontieren. 6.2. Die Lamellenmontage von der Motorlamelle (immer die dritte Lamelle der Konstruktion) anfangen. Jede Lamelle in die Löcher in die Führungsschiene im Winkel von 135 Grad vollständig hineinstecken.
- Seite 22 6.3. Die Motorlamelle auf den Bolzen in der Führungsschiene hineinstecken. 6.4. Motorlamelle mit den Muttern M6 und M8 und mit Unterlagen festschrauben. S.22...
- Seite 23 6.5. Anschließend die anderen Lamelle in die Löcher in der Führungsschiene hineinstecken. Siehe Seite 42 6.6. Im Falle der Lamelle mit LED Punkten vor dem Hineinstecken der Lamelle in die Führungsschiene Elektrobündel verbinden. S.23...
- Seite 24 6.7. Wenn die Lamelle von beiden Seiten hingesteckt ist, die Buchse auf dem Bolzen verschieben und mit der Führungsschiene festschrauben. 6.8. Wenn alle Lamellen in den Führungsschienen hingesteckt sind, das Lamellenklemmprofil an die oberen Bolzen der Lamellen montieren. S.24...
-
Seite 25: Montage Von Pfostenkappen Und Pfostenblenden
7. MONTAGE VON PFOSTENKAPPEN UND PFOSTENBLENDEN S.25... - Seite 26 7.0. Die obere Verstärkung in jedem Pfosten zurück montieren. S.26...
- Seite 27 7.1. Pfostenblende anbringen. 7.2. Die obere Pfostenkappe mit der EPDM Dichtung mit den Schrauben 3,5x16 festschrauben. S.27...
-
Seite 28: Modulsystem
MODULSYSTEM S.28... -
Seite 29: Montage Der Verbindungsprofile Zu Mittelpfosten Im Modulsystem
MONTAGE DER VERBINDUNGSPROFILE ZU MITTELPFOSTEN IM MODULSYSTEM Ähnlich wie im Einzelmodul die vorderen Verbindungsprofile mit dem Mittelpfosten zusammen festschrauben. S.29... - Seite 30 Die hinteren Verbindungsprofile mit dem Mittelpfosten zusammen festschrauben. S.30...
-
Seite 31: Montage Der Mittel-Führungsschiene Im Modulsystem
MONTAGE DER MITTEL-FÜHRUNGSSCHIENE IM MODULSYSTEM Ähnlich wie im Einzelmodul die Führungsschiene in die Löcher im Pfosten hineinschieben und auf zwei unteren Schrauben aufhängen. S.31... - Seite 32 Die Verstärkung TTS.003. in den Mittelpfosten hineinstecken. Die Verstärkung von beiden Seiten mit den Schrauben M6x40 festschrauben. S.32...
-
Seite 33: Montage Der Mittel-Pfostenkappe Im Modulsystem
MONTAGE DER MITTEL-PFOSTENKAPPE IM MODULSYSTEM VERANKERUNG, MONTAGE DER BLINDPLATTE IN DER REGENRINNE UND DER LAMELLEN IM MODULSYSTEM ANALOG WIE IM EINZELMODUL AUSFÜHREN (PUNKTE 4-6). S.33... -
Seite 34: Montage Des Zentralen Pfostens Im Modulsystem
MONTAGE DES ZENTRALEN PFOSTENS IM MODULSYSTEM S.34... -
Seite 35: Ausführliche Abbildung
AUSFÜHRLICHE ABBILDUNG 1 S.35... -
Seite 36: Ausführliche Abbildung Des Zentralen Pfostens
AUSFÜHRLICHE ABBILDUNG DES ZENTRALEN PFOSTENS S.36... -
Seite 37: Konstruktion Mit Dem Zusätzlichen Pfosten
KONSTRUKTION MIT DEM ZUSÄTZLICHEN PFOSTEN S.37... - Seite 38 FESTSCHRAUBEN DES PFOSTENS Den Pfosten und das Verbindungsteil (im Verbindungsprofil oder in der Führungsschiene) mit vier Schrauben M8x16 festschrauben. S.38...
- Seite 39 ELEKTRISCHE SCHALTPLÄNE TVAU868A01 Audio 24V 2 Lautsprecher schwarz braun Ausgang Eingang Netzteil blau Stromversorgung S.39...
- Seite 40 TVAU868A01 Audio 24V 4 Lautsprecher schwarz braun Ausgang Eingang Netzteil blau Stromversorgung S.40...
- Seite 41 grün-gelb blau blau Antenne braun blau blau Windsensor braun braun (op onal) Speicher Schalter braun braun grau blau schwarz schwarz grün-gelb grün-gelb braun braun grau blau schwarz schwarz grün-gelb grün-gelb braun braun braun grau blau schwarz schwarz grün-gelb grün-gelb braun braun grau blau...
- Seite 42 braun braun grau blau schwarz schwarz grün-gelb grün-gelb Temperatursensor (op onal) Schalter grün-gelb braun Antenne blau gelb gelb Regensensor weiß weiß nicht (op onal) blau blau verwendet braun braun Speicher weiß blau blau grau blau Windsensor braun braun schwarz schwarz schwarz (op onal) grün-gelb...
- Seite 43 TVPLA868AC2S1 braun braun grau blau 1-2 Motoren 230V LED Temperatur, Regen, Wind schwarz schwarz grün-gelb grün-gelb Temperatursensor (op onal) Schalter grün-gelb braun Antenne blau gelb gelb Regensensor weiß weiß nicht (op onal) blau blau verwendet braun braun Speicher weiß blau blau grau blau...
- Seite 44 TVPLS868TT3 1 Motor 24V Temperatur, Regen, Wind Antenne schwarz weiß Stromversorgung Temperatursensor weiß schwarz (op onal) schwarz braun NETZTEIL blau nicht verwendet braun braun gelb gelb blau blau Regensensor weiß weiß (op onal) blau blau Schalter blau blau Windsensor braun braun (op onal) S.44...
- Seite 45 TVPRS868A04B5 1 Motor 230V grün-gelb braun blau grau blau braun braun schwarz schwarz grün-gelb grün-gelb S.45...
- Seite 46 TVRGBDU868BST30 LED Leiste RGB 24V schwarz braun grün-gelb blau schwarz braun NETZTEIL blau Stromversorgung S.46...
- Seite 47 Antenne TVRRL868GS03P Heizstrahler 230V braun braun HEIZSTRAHLER blau blau grün-gelb grün-gelb braun HEIZSTRAHLER blau grün-gelb S.47...
- Seite 48 TVSTRD868BSI24G LED Leiste weiß 24V 3 Ausgänge braun schwarz NETZTEIL blau Stromversorgung S.48...
- Seite 49 TVSTRD868BST24M LED Leiste weiß 24V schwarz schwarz braun NETZTEIL blau S.49...
