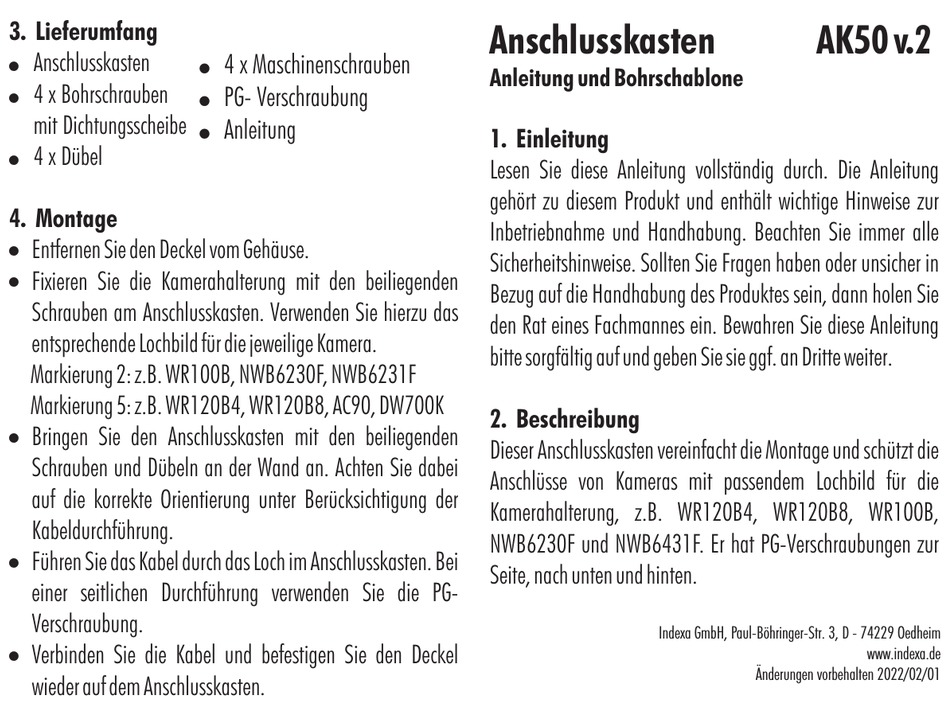

indexa AK50 Anleitung

3. Lieferumfang
!
Anschlusskasten
!
4 x Bohrschrauben
mit Dichtungsscheibe
!
4 x Dübel
4. Montage
!
Entfernen Sie den Deckel vom Gehäuse.
!
Fixieren Sie die Kamerahalterung mit den beiliegenden
Schrauben am Anschlusskasten. Verwenden Sie hierzu das
entsprechende Lochbild für die jeweilige Kamera.
Markierung 2: z.B. WR100B, NWB6230F, NWB6231F
Markierung 5: z.B. WR120B4, WR120B8, AC90, DW700K
!
Bringen Sie den Anschlusskasten mit den beiliegenden
Schrauben und Dübeln an der Wand an. Achten Sie dabei
auf die korrekte Orientierung unter Berücksichtigung der
Kabeldurchführung.
!
Führen Sie das Kabel durch das Loch im Anschlusskasten. Bei
einer seitlichen Durchführung verwenden Sie die PG-
Verschraubung.
!
Verbinden Sie die Kabel und befestigen Sie den Deckel
wieder auf dem Anschlusskasten.
!
4 x Maschinenschrauben
!
PG- Verschraubung
!
Anleitung
Anschlusskasten
Anleitung und Bohrschablone
1. Einleitung
Lesen Sie diese Anleitung vollständig durch. Die Anleitung
gehört zu diesem Produkt und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Beachten Sie immer alle
Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in
Bezug auf die Handhabung des Produktes sein, dann holen Sie
den Rat eines Fachmannes ein. Bewahren Sie diese Anleitung
bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
2. Beschreibung
Dieser Anschlusskasten vereinfacht die Montage und schützt die
Anschlüsse von Kameras mit passendem Lochbild für die
Kamerahalterung, z.B. WR120B4, WR120B8, WR100B,
NWB6230F und NWB6431F. Er hat PG-Verschraubungen zur
Seite, nach unten und hinten.
Indexa GmbH, Paul-Böhringer-Str. 3, D - 74229 Oedheim
AK50 v.2
www.indexa.de
Änderungen vorbehalten 2022/02/01
