Juskys 21051 Gebrauchs- Und Montageanleitung

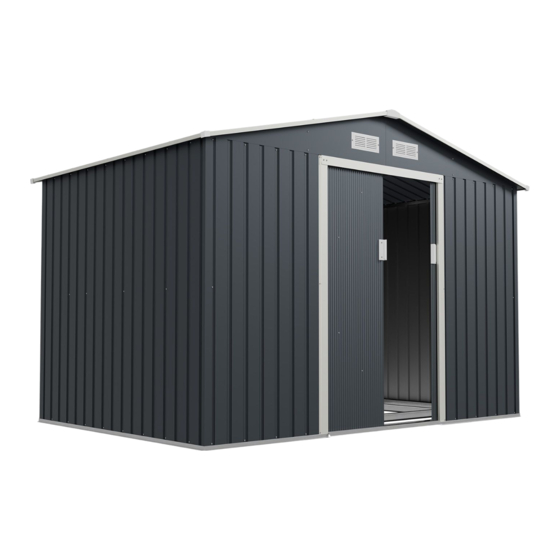

Metall gerätehaus xl mit satteldach in anthrazit
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

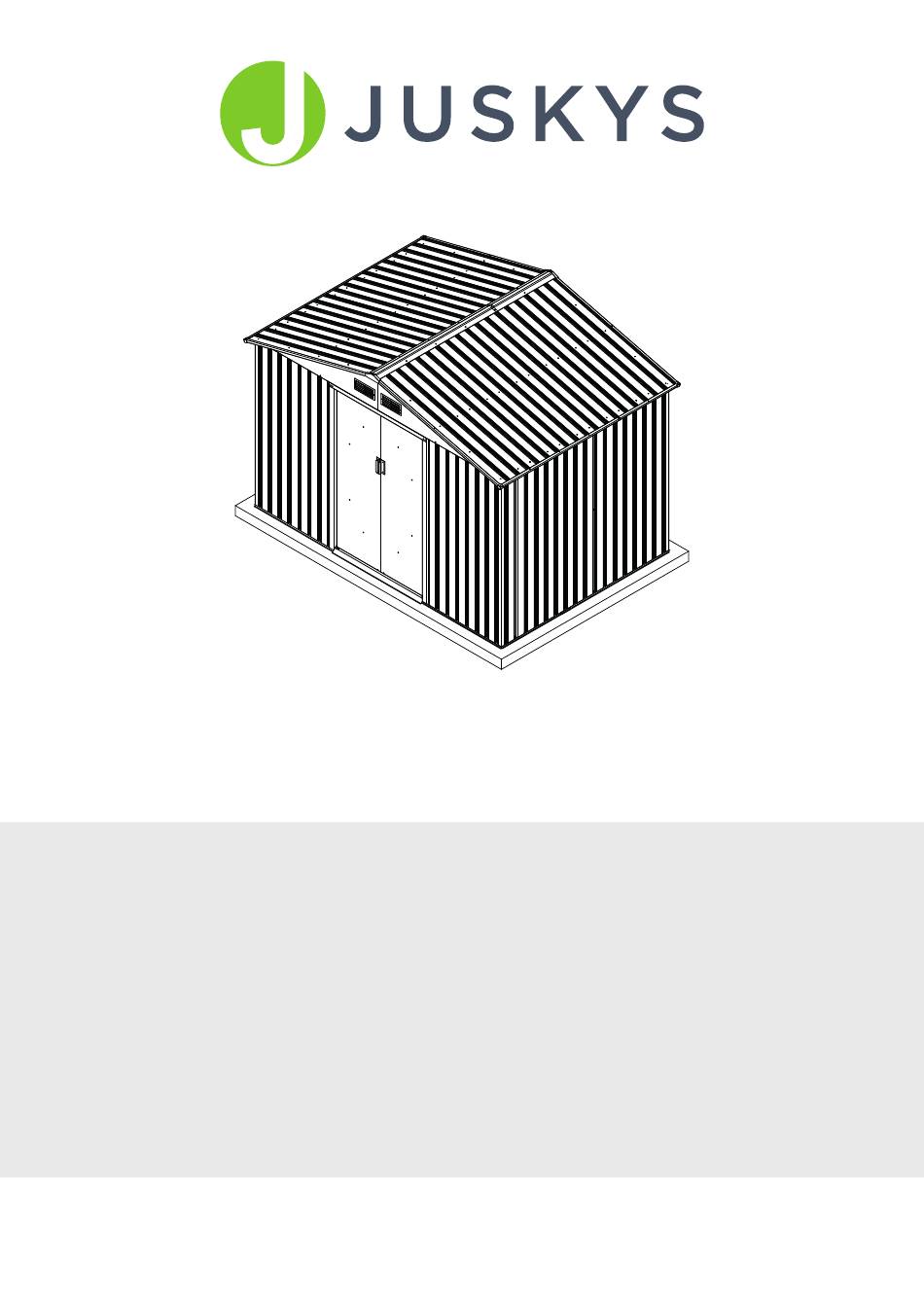

Gebrauchs- und Montageanleitung
Gebrauchs- und Montageanleitung
Metall Gerätehaus XL
mit Satteldach in anthrazit
Artikel-Nr.: 21051
Artikel-Nr.: 21051
Charge: 2004-MGXL-01
Charge: 2004-MGXL-01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Juskys 21051

Inhaltszusammenfassung für Juskys 21051

  • Seite 1 Gebrauchs- und Montageanleitung Gebrauchs- und Montageanleitung Artikel-Nr.: 21051 Artikel-Nr.: 21051 Charge: 2004-MGXL-01 Charge: 2004-MGXL-01 Metall Gerätehaus XL mit Satteldach in anthrazit...

  • Seite 2: Inhaltsverzeichnis

    Falls sie Unklarheiten haben oder unseren service in anspruch nehmen möchten, sind unsere experten für sie erreichbar: Service-E-Mail: info@juskys.de Ihr Juskys-team stand: 11/21 revision: 2.0 © Juskys Gruppe Gmbh | leibnizstraße 1 © Juskys Gruppe Gmbh | leibnizstraße 1 38228 salzgitter | GerManY 38228 salzgitter | GerManY...

  • Seite 3: Zu Ihrer Sicherheit

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 1. Zu Ihrer Sicherheit ► Blockieren sie die tür nicht, sie dient auch als Fluchtweg. ► Betreiben oder lagern sie keine Wär- mequellen wie Feuer oder Grills im In- ► lesen sie dieses beiliegende Doku- neren des Produktes. ment aufmerksam und vollständig.

  • Seite 4: Warnstufen

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 1.4 Warnstufen 1.6 Sicherheitshinweise GEFAHR VORSICHT Kipp- und Quetschgefahr. Warnung vor Gefahren, die bei Missach- tung der Maßnahmen unmittelbar zu tod Umkippen des Produktes kann zu Per- oder schweren verletzungen führen. sonen und sachschäden führen. ► stellen und befestigen sie das Produkt WARNUNG standsicher auf einem Fundament.

  • Seite 5: Standort Auswählen

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs Der standort sollte die folgenden eigen- VORSICHT schaften aufweisen: Verletzungsgefahr durch Schnei- • der Untergrund ist eben, trocken und fest. den. • Über dem Untergrund befinden sich ► Fassen sie teile wie gebro- keine hindernisse wie beispielsweise chene oder gratenthaltende äste von Bäumen oder stromleitungen.

  • Seite 6: Lieferumfang Prüfen

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 4.3 Lieferumfang prüfen Folgender lieferumfang ist enthalten: Sym. Bezeichnung Abmessungen Abb. Artikel-Nr. Stk. Teileliste - Profil für Boden Bm-B1 1480 mm 2105107 Bm-B2 1287 mm 2105108 Bodenleiste Bs-a3 1174 mm 2105018 Bs-D3a 742 mm 2105109 Bm-B4 909,5 mm 2105110 Bodenleiste Bm-B5 909,5 mm 2105111...
  • Seite 7 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs Sym. Bezeichnung Abmessungen Abb. Artikel-Nr. Stk. Teileliste - Profil für Dach 1 as-c19 linker Giebelteil 1315,3 mm 2105119 as-c20 rechter Giebelteil 1315,3 mm 2105120 as-B22 954,5 mm 2105121 Dachträger as-B22a 954,5 mm 2105122 t-B29 Winkel 160 mm 2105123 Teileliste - Profil für Dach 2 am-c23 1420 mm 2105124 am-c24 Dachelement...
  • Seite 8 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs Sym. Bezeichnung Abmessungen Abb. Artikel-Nr. Stk. obere türverstärkung Bs-a36 486 mm 2105051 rechts untere türverstärkung Bs-a37 486 mm 2105052 rechts Schrauben und Zubehör t-P1 Bodenschieber 2105001 t-P2 türgleiter 2105002 t-P3 endabdeckung 2105003 t-P4 endkappe 2105004 tP5a ventilationsgitter 2105005 t-P6...

  • Seite 9: Montieren

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 5. Montieren VORSICHT Verletzungsgefahr durch Schneiden. ► Fassen sie teile wie gebrochene oder gratenthaltende Materialien nicht mit blo- ßen händen an. ► nutzen sie bei der Montage geeignete schutzausrüstung und Werkzeuge. ACHTUNG Beschädigung des Produktes durch fehlerhafte Montage. ►...
  • Seite 10 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs legen sie die Bodenleiste Bs-D3a auf die Bodenleiste Bs-A3, sodass die verbin- dungslöcher übereinander liegen. verbinden sie die Bodenleiste Bs-D3a mit der Bodenleiste Bs-A3, mittels 4 schrau- ben Am-B41 am Punkt [II]. Wiederholen sie die Schritte 3-4 für eine weitere Bodenleiste Bs-D3a und Bs-A3. VORSICHT Sachschaden.
  • Seite 11 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs legen sie das ende der Bodenleiste Bm-B1 auf das ende der Bodenleiste Bs-D3a. verbinden sie das ende der Bodenleiste Bm-B1 mit dem ende der Bodenleiste Bs-D3a mittels 2 schrauben Am-B41 am Punkt [II]. Wiederholen sie die Schritte 6-7 für die Bodenleiste Bm-B2 und Bs-A3 am Punkt [IV]. legen sie das ende der Bodenleiste Bs-A3 auf das ende der Bodenleiste Bm-B4 (Punkt [I]).

  • Seite 12: Gerätehaus Montieren

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 13. Befestigen sie das Gestell mittels 16 schrauben Am-B42 auf dem holzfundament oder mit geeignetem Befestigungsmaterial auf den Betonplatten. 5.3 Gerätehaus montieren 14. Befestigen sie das seitenelement Bm-A7 mit der Bodenleiste Bm-B5 mittels 2 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [II]. 15.
  • Seite 13 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 17. Wiederholen sie die Schritte 13-15 mit je einem seitenelement Bm-8 und einem seitenelement Bm-A7 an den anderen 3 eckpunkten des Gestells.
  • Seite 14 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 18. legen sie die Wandverstärkung As-B15 auf die Wandverstärkung As-B13, sodass die verbindungslöcher übereinander liegen. 19. verbinden sie die Wandverstärkung As-B15 mit der Wandverstärkung As-B13 mittels 2 schrauben Am-B41 am Punkt [II]. 20. Wiederholen sie die Schritte 17-18 für eine weitere Wandverstärkung As-B15 und As-B13.
  • Seite 15 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 23. legen sie die Wandverstärkung Bs-B12 auf die Wandverstärkung Bs-B11, sodass die verbindungslöcher übereinander liegen. 24. verbinden sie die Wandverstärkung Bs-B12 mit der Wandverstärkung Bs-B11 mit- tels 2 schrauben Am-B41 am Punkt [II]. 25. Befestigen sie die vorher montierte Wandverstärkung mit je einem seitenteil Bm-A7 mittels 2 schrauben Am-B41 inkl.
  • Seite 16 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 27. legen sie die Wandverstärkung Bm-B9 an die Wandverstärkung Bm-B10. 28. legen sie den verbinder T-P7 auf die beiden Wandverstärkungen, sodass die verbindungslöcher übereinander liegen. 29. verbinden sie die Wandverstärkung Bm-B9 mit der Wandverstärkung Bm-B10 und dem verbinder T-P7 mittels 6 schrauben Am-B41 am Punkt [II]. 30.
  • Seite 17 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 33. Befestigen sie 2 seitenelemente Bm-A7 am Gestell mittels jeweils 4 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 34. Befestigen sie beide seitenelemente Bm-A7 mittels einer schraube Am-B43 inkl. Un- terlegscheibe Am-B40 am Punkt [III] miteinander. 35.
  • Seite 18 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 39. Befestigen sie 4 seitenelemente Bm-A7 am Gestell mittels 18 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 40. Befestigen sie alle seitenelemente Bm-A7 mittels 5 schrauben Am-B43 inkl. Un- terlegscheibe Am-B40 am Punkt [III] miteinander. 41.
  • Seite 19 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 44. Befestigen sie das seitenelement Bm-16 am Gestell mittels 2 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 45. Befestigen sie das seitenelement Bm-16 und Bm-A7b mittels einer schraube Am-B43 inkl. Unterlegscheibe Am-B40 am Punkt [III] miteinander. 46.
  • Seite 20 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 48. Befestigen sie die eingangsschwelle Bs-A6 am Gestell mittels 4 schrauben Am- B41 am Punkt [I] und [II]. 49. Befestigen sie die türschienenverkleidung Bs-A18 am Gestell mittels 4 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II].

  • Seite 21: Dach Montieren

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 5.4 Dach montieren schieben sie das rechte Giebelteil As-C20 unter die Falzkante der leiste Bs-B10. Befestigen sie das rechte Giebelteil As-C20 am Gestell mittels 4 schrauben Am- B41 am Punkt [I] und [II]. Wiederholen sie die Schritte 1-2 für das linke Giebelteil As-C19 am Punkt [III] und [IV].
  • Seite 22 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs schieben sie das rechte Giebelteil As-C20 unter die Falzkante der leiste Bs-B11. 10. Befestigen sie das rechte Giebelteil As-C20 am Gestell mittels 4 schrauben Am- B43 und 4 sechskantmuttern am Punkt [I] und [II]. 11. Wiederholen sie die Schritte 9-10 für das linke Giebelteil As-C19 am Punkt [III] und [IV]. 12.
  • Seite 23 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 17. Wiederholen sie die Schritte 15-16 für die andere seite. 18. legen sie den Dachträger As-B22 an den Dachträger As-B22a. 19. verbinden sie den Dachträger As-B22 mit dem Dachträger As-B22a mittels 4 schrauben Am-B43 und 4 sechskantmutter am Punkt [I] und [II]. 20.
  • Seite 24 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 50. legen sie beiden Dachträgerverbindungen mit der oberseite aneinander. 51. verbinden sie beiden Dachträgerverbindungen mittels 4 schrauben Am-B43 und 4 sechskantmutter am Punkt [II] miteinander. 23. schieben sie die im vorherigen schritt montierte Dachträgerverbindung unter die Falzkante der Giebelteile. 24.
  • Seite 25 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 26. Befestigen sie das Dachelement Am-C23 mit dem Gestell mittels 6 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 27. legen sie das Dachelement Am-C25 auf das Dachelement Am-C23. 28. Befestigen sie das Dachelement Am-C25 mit dem Gestell mittels 6 schrauben Am-B41 inkl.
  • Seite 26 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 30. Befestigen sie die ersten 3 Dachelemente Am-C24 mit dem Gestell mittels 12 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 31. legen sie 3 weitere Dachelemente Am-C24 auf die bereits montierten Dach- elemente Am-C24. 32.
  • Seite 27 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 35. Befestigen sie das Dachelement Am-C24 mit dem Gestell mittels 4 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I]. 36. legen sie das Dachelement Am-C24 auf das bereits montierte Dachelement Am-C24. 37. Befestigen sie das Dachelement Am-C24 mit dem Gestell mittels 4 schrauben Am-B41 inkl.
  • Seite 28 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 43. Befestigen sie die beiden Dachelemente Am-C23 und Am-C25 zusätzlich am Gestell mittels 4 schrauben Am-B43 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 44. Befestigen sie das Dach-Kehlblech Am-A28 mit dem Gestell mittels 4 schrauben Am-B41 inkl.
  • Seite 29 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 45. Befestigen sie das seitliche Kehlblech Am-26 und Am-27 mit dem Gestell mittels 5 schrauben Am-B41 inkl. Unterlegscheibe Am-B40 am Punkt [I] und [II]. 46. Wiederholen sie den vorherigen schritt für ein weiteres seitliches Kehlblech Am- 26 und Am-27 auf der gegenüberliegenden seite.
  • Seite 30 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 51. Befestigen sie die endabdeckung T-P3 mit dem Gestell mittels einer schraube Am-B42 am Punkt [I]. 52. Wiederholen sie den Schritt 51 für 3 weitere endabdeckungen T-P3 an den an- deren eckpunkten. 53. Befestigen sie die endkappe T-P4 mit dem Gestell mittels einer schraube Am-B41. 54.

  • Seite 31: Türen Montieren

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 57. stecken sie die Kunststoffkappe Am-B44 auf die hervorstehenden Gewinde der schrauben Am-B41 im Inneren des Gerätehauses. 5.5 Türen montieren Befestigen sie die senkrechte türverstärkung Bm-31 am linken Türflügel Bm-A30 mittels 4 schrauben Am-B43 und 4 sechskantmuttern am Punkt [I]. Wiederholen sie den Schritt 1 für den rechten Türflügel Bm-A35 und einer senk- rechten türverstärkung Bm-31 am Punkt [II].
  • Seite 32 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs Befestigen sie die diagonale türverstärkung Bm-A32 am linken Türflügel Bm-A30 mittels 2 schrauben Am-B43 inkl. Unterlegscheibe Am-B40 und 2 sechskantmut- tern am Punkt [I]. Befestigen sie eine weitere diagonale türverstärkung Bm-A32 am linken Türflügel Bm-A30 mittels 2 schrauben Am-B43 inkl. Unterlegscheibe Am-B40 und 2 sechs- kantmuttern am Punkt [I].
  • Seite 33 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs Befestigen sie die linke obere türverstärkung Bs-A33 am linken Türflügel Bm-A30 mittels 2 schrauben Am-B41 am Punkt [II] und [III]. Befestigen sie die linke untere türverstärkung Bs-A34 am linken Türflügel Bm-A30 mittels 2 schrauben Am-B41 am Punkt [IV] und [V]. 10.
  • Seite 34 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 11. Befestigen sie den türgriff T-P6 am linken Türflügel Bm-A30 mittels 2 schrauben Am-B43. 12. Wiederholen sie den Schritt 11 für den rechten Türflügel Bm-A35. 13. Befestigen sie die Bodenschieber T-P1 am linken Türflügel Bm-A30 mittels 2 schrauben Am-B43 und 2 sechskantmuttern.
  • Seite 35 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 15. Lassen Sie den linken Türflügel Bm-A30 schräg in die nut der Bodenleiste (siehe Punkt [IV]) ein und stellen Sie den Türflügel wieder gerade. 16. Befestigen Sie den linken Türflügel Bm-A30 mit den 2 türgleitern T-P2 mittels je ei- ner schraube Am-B41.

  • Seite 36: Bodenrahmen Montieren

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 5.6 Bodenrahmen montieren legen sie die kurze Bodenleiste V-A3 auf eine weitere kurze Bodenleiste V-A3. verbinden sie die Bodenleisten V-A3 mittels 2 schrauben Am-B41 miteinander. Wiederholen sie die Schritte 1-2 für 2 weitere Bodenleisten V-A3. Befestigen sie 4 lange Bodenleisten V-A1 mit den 2 bereits montierten Bodenleis- ten V-A3 mit jeweils 2 schrauben Bm-A41.
  • Seite 37 GeBraUchs- UnD MontaGeanleItUnG GerätehaUs Befestigen sie das vorher montierte Gestell mit dem Gerätehaus mittels je einer schraube Bm-A41 an den Punkten [I] und [II]. Wiederholen sie den Schritt 5 für die andere seite. ► Das Gerätehaus ist montiert.

  • Seite 38: Transportieren

    GeBraUchs- UnD MontaGeanleItUnG GerätehaUs 6. Transportieren 9. Reinigen,  Pflegen  und  Warten VORSICHT Verletzungsgefahr und Sachschäden ACHTUNG durch falschen Transport. Beschädigung des Produktes durch ► transportieren sie das Gerätehaus falsche Reinigungsmittel. nur im demontierten zustand. ► Überprüfen sie die verträglichkeit ► Kleinere standortkorrekturen führen der reinigungsmittel mit der ober- sie nur unter zuhilfenahme einer 2.

  • Seite 39: Demontieren

    Mit dieser art der verwertung von altge- Modell: Metall Gerätehaus räten leisten sie einen wichtigen Beitrag Xl mit satteldach in zum schutz unserer Umwelt. anthrazit artikelnummer: 21051 Material stahlblech, Kunststoff Gerätehaus: Maße außenmaße: 277 x 191 x 192 cm Innenmaße: 267 x 181 x 187 cm sockelmaße:...
  • Seite 40 Juskys Gruppe GmbH Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
