DTM System slim 3 eco Betriebs- Und Montageanleitung
Verwandte Anleitungen für DTM System slim 3 eco
Inhaltszusammenfassung für DTM System slim 3 eco
- Seite 1 v.1.1 FOTOKOMÓRKA NATYNKOWA Instrukcja obsługi i montażu UFPUTZ ICHTSCHRANKE Betriebs- und Montageanleitung PHOTOCELL Operation and assembly manual...

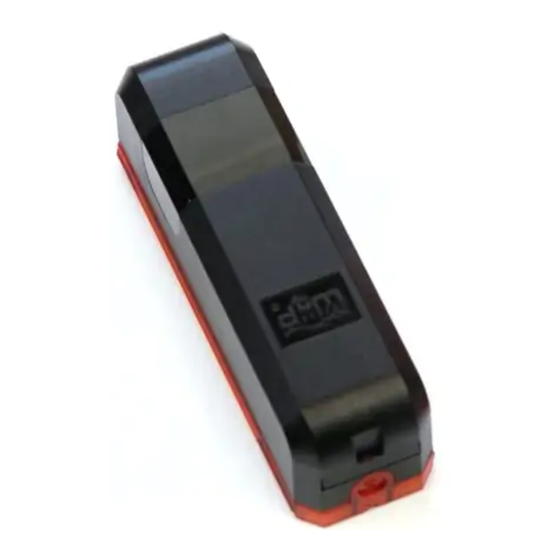

- Seite 7 1.Allgemeine Informationen Die Lichtschranke besteht aus einem Sender und einem Empfänger. Erhältlich in der Version SLIM3 ECO und in der Version SLIM3 ECO LED, ausgestattet mit einem Lampenmodul. Eine zusätzliche optische Signalisierung dient als Warnfunktion und erleichtert das Auffinden des Eingangs bei schlechten Sichtverhältnissen.
- Seite 8 3. Montage der Lichtschranke Der Sender und der Empfänger sollten in einer Höhe von 40 - 60 cm über dem Boden montiert werden. Der Abstand zwischen Sender und Empfänger sollte nicht weniger als 1 m betragen. D i e L i c h t s c h r a n k e v e r f ü g t ü b e r e i n e n einstellbaren Blickwinkel sowohl am Empfänger als auch am Sender.
- Seite 9 4. ElektrischerAnschluss der Lichtschranke Die Lichtschranke ist mit den Schalttafeln der Torautomaten verbunden. Es wird empfohlen, die elektrische Installation und den Anschluss der Lichtschranke von einer qualifizierten Person durchführen zu lassen. DerAnschluss erfolgt nach dem inAbb. 2 gezeigtenSchema und nach der folgenden Beschreibung: Schließen Sie die 12-24 V AC/DC-Stromversorgung an den Sender und an den Empfänger der Lichtschranke an.
- Seite 10 5. ElektrischerAnschluss derSignalleuchten (VersionSLIM3 ECO LED) Die LED-Lichtschranken SLIM3 ECO sind mit Signalisierungsmodulen ausgestattet. Die Lampen sind für die Interaktion mit dem Meldeausgang der Zentrale der Torautomatik bestimmt. Die LED-Module sollten an einen Meldeausgang mit einer Ausgangsspannung von 12..24V AC/DC angeschlossen werden. Die Module verfügen über einen eingebauten Unterbrecher.
- Seite 16 The full text of the EU declaration of zgodności UE jest dostępny pod Konformitätserklärung ist unter der conformity is available at the adresem internetowym. Internetadresse abrufbar. internet address. DTM System, ul. Brzeska 7, 85-145 Bydgoszcz, Polska, tel. +48 52 340 15 83, www.dtm.pl...
