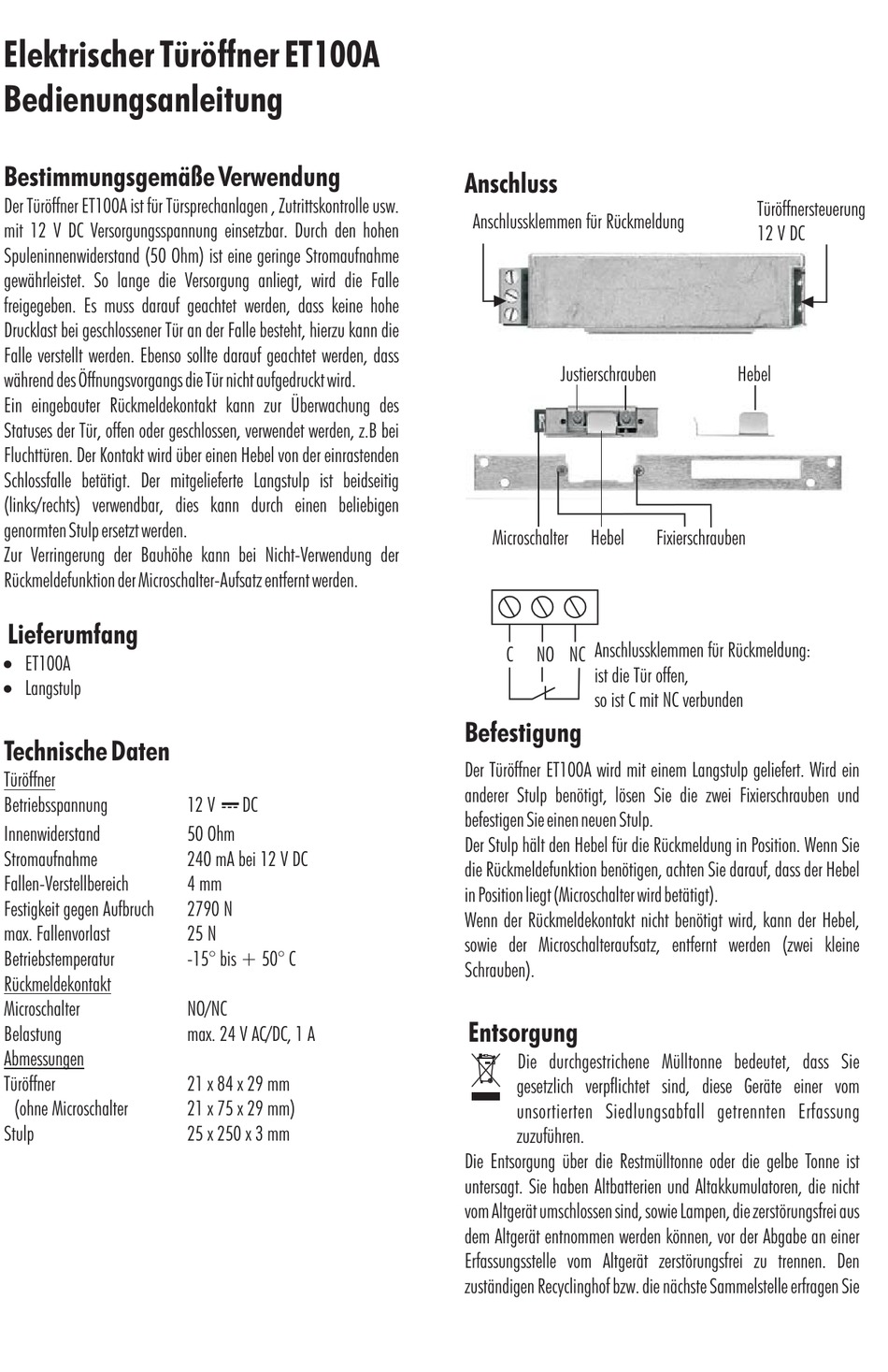

indexa ET100A Bedienungsanleitung

Elektrischer Türöffner ET100A
Bedienungsanleitung
Bestimmungsgemäße Verwendung
Der Türöffner ET100A ist für Türsprechanlagen , Zutrittskontrolle usw.
mit 12 V DC Versorgungsspannung einsetzbar. Durch den hohen
Spuleninnenwiderstand (50 Ohm) ist eine geringe Stromaufnahme
gewährleistet. So lange die Versorgung anliegt, wird die Falle
freigegeben. Es muss darauf geachtet werden, dass keine hohe
Drucklast bei geschlossener Tür an der Falle besteht, hierzu kann die
Falle verstellt werden. Ebenso sollte darauf geachtet werden, dass
während des Öffnungsvorgangs die Tür nicht aufgedruckt wird.
Ein eingebauter Rückmeldekontakt kann zur Überwachung des
Statuses der Tür, offen oder geschlossen, verwendet werden, z.B bei
Fluchttüren. Der Kontakt wird über einen Hebel von der einrastenden
Schlossfalle betätigt. Der mitgelieferte Langstulp ist beidseitig
(links/rechts) verwendbar, dies kann durch einen beliebigen
genormten Stulp ersetzt werden.
Zur Verringerung der Bauhöhe kann bei Nicht-Verwendung der
Rückmeldefunktion der Microschalter-Aufsatz entfernt werden.
Lieferumfang
!
ET100A
!
Langstulp
Technische Daten
Türöffner
Betriebsspannung
Innenwiderstand
Stromaufnahme
Fallen-Verstellbereich
Festigkeit gegen Aufbruch
max. Fallenvorlast
Betriebstemperatur
Rückmeldekontakt
Microschalter
Belastung
Abmessungen
Türöffner
(ohne Microschalter
Stulp
"
12 V DC
50 Ohm
240 mA bei 12 V DC
4 mm
2790 N
25 N
-15° bis + 50° C
NO/NC
max. 24 V AC/DC, 1 A
21 x 84 x 29 mm
21 x 75 x 29 mm)
25 x 250 x 3 mm
Anschluss
Anschlussklemmen für Rückmeldung
Justierschrauben
Microschalter Hebel
NO NC Anschlussklemmen für Rückmeldung:
C
ist die Tür offen,
so ist C mit NC verbunden
Befestigung
Der Türöffner ET100A wird mit einem Langstulp geliefert. Wird ein
anderer Stulp benötigt, lösen Sie die zwei Fixierschrauben und
befestigen Sie einen neuen Stulp.
Der Stulp hält den Hebel für die Rückmeldung in Position. Wenn Sie
die Rückmeldefunktion benötigen, achten Sie darauf, dass der Hebel
in Position liegt (Microschalter wird betätigt).
Wenn der Rückmeldekontakt nicht benötigt wird, kann der Hebel,
sowie der Microschalteraufsatz, entfernt werden (zwei kleine
Schrauben).
Entsorgung
Die durchgestrichene Mülltonne bedeutet, dass Sie
gesetzlich verpflichtet sind, diese Geräte einer vom
unsortierten Siedlungsabfall getrennten Erfassung
zuzuführen.
Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist
untersagt. Sie haben Altbatterien und Altakkumulatoren, die nicht
vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus
dem Altgerät entnommen werden können, vor der Abgabe an einer
Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Den
zuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie
Türöffnersteuerung
12 V DC
Hebel
Fixierschrauben
