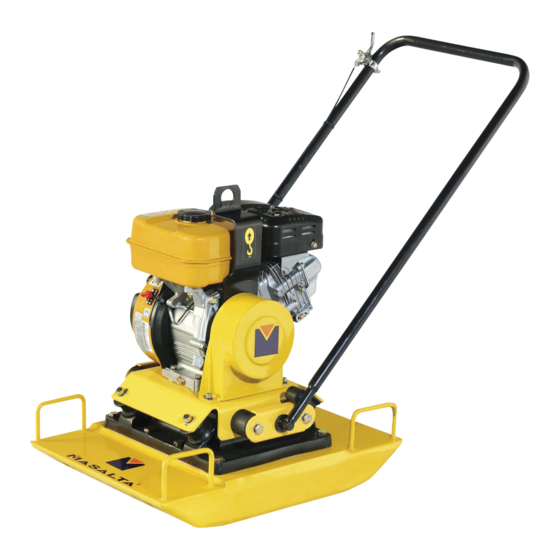

Schou 18042 Bedienungsanleitung
Verdichtungsmaschine
Inhaltszusammenfassung für Schou 18042
- Seite 1 Model 18042 Brugsanvisning Bruksanvisning Bruksanvisning Käyttöohje Instruction manual Gebrauchsanweisung Podręcznik użytkownika Kasutusjuhend...
-
Seite 42: Einleitung
verdicHtUNGSMaScHiNe einleitung Die nachfolgende Tabelle zeigt, wie viel Zeit man täglich Vibrationen ausgesetzt werden Damit Sie an Ihrer neuen darf, wenn die Vibrationsbelastung von 2,5 Verdichtungsmaschine möglichst nicht überschritten werden soll: lange Freude haben, bitten wir Sie, die vibration Max. exposition Gebrauchsanweisung und die beiliegenden Sicherheitshinweise vor Ingebrauchnahme 2,5 m/s 8 Stunden sorgfältig durchzulesen. Ferner wird 3,5 m/s 4 Stunden empfohlen, die Gebrauchsanweisung für 5 m/s 2 Stunden den Fall aufzubewahren, dass Sie sich die Funktionen der Verdichtungsmaschine 7 m/s 1 Stunde später nochmals ins Gedächtnis rufen 10 m/s 30 Minuten... - Seite 43 Füllen Sie Benzin oder Motoröl niemals bei Sorgen Sie dafür, dass die Schwingungen laufendem Motor auf. der Verdichtungsmaschine keine Erdrutsche auslösen, die für andere gefährlich werden Füllen Sie nicht zu viel Benzin oder Motoröl können. Die Verdichtungsmaschine darf auf, da dies Brandgefahr bedeutet. nicht über Stromkabel, Telefonleitungen Lagern Sie brennbare Materialien in oder andere Installationen geführt werden, sicherem Abstand zum Motor, da die die von den Schwingungen beschädigt Abgase sehr heiß sind und die Materialien werden können. Befolgen Sie sämtliche entzünden können.
-
Seite 44: Betrieb
die teile der verdichtungsmaschine Öffnen Sie den Kraftstoffhahn (a). Wenn der Motor kalt ist, müssen Sie den Choke (b) in 1. Vibrationsplatte die geschlossene Stellung schieben. 2. Tragegriff Bringen Sie den Ein-/Aus-Schalter (11) in die Stellung I/ON. Öffnen Sie die Drosselklappe 3. Keilriemendeckel 4. Lenker 5. Gashebel 6. Schalldämpfer 7. -
Seite 45: Reinigung Und Pflege
Die Verdichtungsmaschine kann bewegt mithilfe des Gashebels (5). werden, indem man sie an den Tragegriffen Ziehen Sie am Startergriff, um den Motor zu (2) anhebt. Beachten Sie, dass die starten. Wenn der Motor läuft, müssen Sie Verdichtungsmaschine sehr schwer ist. Die Verdichtungsmaschine kann bewegt werden, indem man sie am Hebepunkt (8) anhebt. Stehen Sie während des Hebevorgangs nicht unter der Verdichtungsmaschine. reinigung und pflege Kontrolle des Motoröls Die Verdichtungsmaschine muss auf einer ebenen Unterlage stehen. - Seite 46 Das Motoröl lässt sich am einfachsten im reinigung und pflege warmen Zustand ablassen, da es dann dünner ist. Stellen Sie einen geeigneten Die beweglichen Teile sind bei Bedarf zu Auffangbehälter unter die Ablassschraube. schmieren. Die Lager des Vibrators und der Schrauben Sie den Ölmessstab los, und Kupplung sind jedoch geschlossen und nehmen Sie ihn heraus. Lösen Sie die wartungsfrei.
-
Seite 47: Mängelbehebung
Mängelbehebung Problem Ursache Lösung Der Plattenvibrator fährt 1. Motordrehzahl zu niedrig 1. Regeln Sie die Drehzahl am langsam und die 2. Kupplung ist defekt Gasgriff Vibrationen sind schwach. 3. Keilriemen ist zu lose 2. Lassen Sie die Kupplung 4. Es ist zu viel Öl im Vibrator reparieren 5. - Seite 48 Mängelbehebung Problem Ursache Lösung Der Motor springt nicht 1. Das Ansaug-/Abgasventil sitzt fest 1. Lassen Sie die Ventile an. Es ist Benzin im Tank oder verkehrt. kontrollieren und evt. reparieren und es kommt ein Funke 2. Der Kolbenring und/oder der Kolben 2.
-
Seite 49: Eg-Konformitätserklärung
Schou Company A/S Nordager 31 DK-6000 Kolding Alle Rechte vorbehalten. Der Inhalt dieser Kirsten Vibeke Jensen Gebrauchsanweisung darf ohne die schriftliche Genehmigung von Schou Company A/S weder Product Safety Manager ganz noch teilweise in irgendeiner Form unter Verwendung elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel durch Fotokopieren oder Aufnahmen, wiedergegeben, übersetzt oder in einem Informationsspeicher und -abrufsystem ge speichert werden. 06.09.2019 - Schou Company A/S, Nordager 31, DK- 6000 Kolding... - Seite 67 MS100 PARTS LIST 1 ITEM NO. PART NO. DESCRIPTION 0020001-1 DIESEL ENGINE 0020001-2 HONDA ENGINE 0020001-3 ROBIN ENGINE 0070000 BOLT-GB70 0097000 WASHER-GB97.1 2006000-1 CLUTCH CPL FOR DIESEL ENGINE 2006000-2 CLUTCH CPL FOR HONDA ENGINE 2006000-3 CLUTCH CPL FOR ROBINE ENGINE 0013575-1 V-BELT FOR DIESEL ENGINE 0013575-2...
- Seite 69 MS100 PARTS LIST 2 ITEM NO. PART NO. DESCRIPTION 0061710 NUT M10-GB6170 0093010 SPRING WASHER10-GB93 0097010 WASHER10-GB97.1 2002001 VIBRATION DAMPER 0057812 BOLT M12 X 40-GB5782 0093012 SPRING WASHER12-GB93 2007007 MOUNTING BAR 2007006 ALUMINIUM BASE 2007000 EXCITER CPL 0093016 SPRING WASHER16-GB93 0057816 BOLT M16 X 155-GB5782 2001000...
- Seite 71 MS100 PARTS LIST 3 ITEM NO. PART NO. DESCRIPTION 0057808 BOLT M8X20 - GB5782 0093008 SPRING WASHER 8-GB93 2007001 PULLEY 0089424 RETAINING RING24-GB894 2007005 UNBALANCE WEIGHT 0070006 CAP SCREW M6 X 20-GB70.1 0098770 OIL SEAL-GB9877 2007004 BEARING COVER 2007008 BEARING COVER GASKET 0027606 BEARING42306-GB276 0010768...
