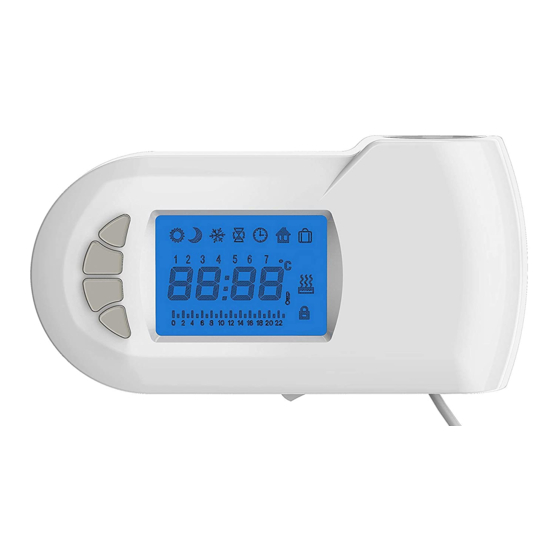

Bernstein E700 Bedienungsanleitung
Inhaltsverzeichnis
Thermostat Bedienungsanleitung
Beschreibung des LCD-Displays
1. Grundlagen：
a)
Leistung: 230 V
b)
Arbeitstemperaturbereich: 0 ~ 55℃
c)
Temperatureinstellung: 7 ~ 30℃
d)
Zeitanzeige: 24 Stunden
e)
Wochentagsanzeige: Digitalanzeige 1 ~ 7
f)
Zeiteinstellungen: Mehrfacheinstellungen, 1 Stunden Schritte
g)
Programmeinstellungen: Frostschutz, Neustart, Eco, Komfort,
Temperaturabsenkung -1℃,Temperaturabsenkung -2℃
2. LCD Anzeige：
Inhaltsverzeichnis
Verwandte Anleitungen für Bernstein E700
Inhaltszusammenfassung für Bernstein E700
- Seite 1 Thermostat Bedienungsanleitung Beschreibung des LCD-Displays 1. Grundlagen： Leistung: 230 V Arbeitstemperaturbereich: 0 ~ 55℃ Temperatureinstellung: 7 ~ 30℃ Zeitanzeige: 24 Stunden Wochentagsanzeige: Digitalanzeige 1 ~ 7 Zeiteinstellungen: Mehrfacheinstellungen, 1 Stunden Schritte Programmeinstellungen: Frostschutz, Neustart, Eco, Komfort, Temperaturabsenkung -1℃,Temperaturabsenkung -2℃ 2. LCD Anzeige：...
- Seite 2 3. Symbol Beschreibung: 3.1 Komfortmodus Die Temperatur kann während des Tages reguliert werden, Symbol , einstellbar im Bereich von 7℃～30℃. 3.2 Eco Modus: Die Nachttemperatur kann separat eingestellt werden, Symbol ,sie kann die Komfortmodus-Temperatur nicht überschreiten. 3.3 Frostschutz: ，sie kann nicht geändert werden. Die Temperatur ist auf 7℃...
- Seite 3 3.9 Temperaturanzeige: Anzeige der eingestellten Temperatur, Symbol 3.10 Heizfunktion: Symbol , wird beim Heizen leuchten 3.11 Kindersicherung： ， Es läst sich keine Taste betätigen (außer Ein / Aus-Taste), Symbol 3.12 Zeiteinstellung: Einstellungsbereich 0 ~ 23H, Symbol 3.13 Schaltflächen Beschreibung： Ein/Ausschalter， Funktionstaste，...
- Seite 4 Symbol 4.2.1 Drücken Sie oder um die Standardtemperatur einzustellen，drücken um die Temperatur zu erhöhen， drücken Sie um die Temperatur zu senken， dies erfolgt in 0.5 ℃ Schritten. Drücken Sie oder um die Einstellung zu beschleunigen. 4.2.2 Drücken Sie um vom Komfortmodus in den Eco-Modus zu schalten. Eco Modus: Standardtemperatur ist 15.5℃, Symbol...
-
Seite 5: Boost-Funktion
Frostschutzmodus Standardtemperatur 7℃, Symbol Standardtemperatur kann nicht geändert werden. 4.4.1 Drücken Sie um vom Frostschutzmodus in den Programmiermodus zu wechseln. BOOST Funktion Symbol um die BOOST-Funktioneinzustellen ， ， drücken 4.5.1 Drücken Sie oder um die Temperatur zu erhöhen, drücken Sie um die Temperatur zu senken， dies erfolgt in 30 Minuten-Schritten. -
Seite 6: Zeiteinstellung
4.6.1 Zeiteinstellung: Beim ersten Aufruf des Timer-Modus blinkt das Symbol der Zeit "00:00" halten für 3 Sekunden， die Stundeneinstellung "00" blinkt (0,5 Sekunden), Symbol Drücken Sie oder um die Stunden einzustellen， Einstellungsbereich 0 ~ 23 Uhr，Schritte 1 Stunde， halten Sie oder um die Einstellung zu beschleunigen. -
Seite 7: Tageseinstellungen
Symbol Drücken Sie oder um einen Wochentag einzustellen, Einstellungsbereich 1 ~ 7 Tage，Schritte 1 Tag，halten Sie oder um die Einstellung zu beschleunigen. 1 = Montag, 2 = Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag, 7 = Sonntag. - Seite 8 Symbol P3: Komfortmodus: 06:00 bis 09:00 und 16:00 bis 22:00 Uhr （die Restezeit ist Eco-Modus） Symbol P4: Komfortmodus: 06:00 bis 09:00,12:00 bis 14:00 und 16:00 bis 22:00 Uhr （die Restzeit ist Eco Modus） Symbol P5:Eco Modus: 00:00 bis 24:00 Uhr Symbol P6: Komfortmodus: 00:00 bis 24:00 Uhr Symbol...
-
Seite 9: Einstellungsänderungen
Symbol P8: Komfortmodus: 06:00 bis 12:00 Uhr （die Restzeit ist Eco-Modus） Symbol P9: Komfortmodus: 08:00 bis 17:00 Uhr（die Restzeit ist Eco-Modus） Symbol Nach dem Einstellen der Montag-Programmdaten, drücken Sie die Tast um zu den Dienstag-Programmdaten zu wechseln. Wiederholen Sie diese Schritte bis Sonntag. Drücken Sie nach der Programmierung die Taste um das Programm zu starten (Die Heizung beginnt zu arbeiten, wenn innerhalb von 30 Sekunden keine weitere... - Seite 10 Beispielsweise ändern Sie im P1 die Komfortmoduszeit (06:00 bis 22:00 Uhr): auf 07:00 bis 23:00 Uhr. Halten Sie für nur 3 Sekunden im P1 Komfortmodus，und drücken für den Zeitraum 07:00 bis 23:00 Uhr und für die Restzeit im Eco-Modus. Symbol Nach dem Beenden drücken Sie die Taste, um die Tagesprogrammeinstellungen fortzusetzen.
- Seite 11 Ausschaltmodus， Die Heizung läuft automatisch entsprechend dem Eingangssignal; Anzeige als: Einstellung der Temperatur (Comfort 19 ℃, Comfort-1 18 ℃, Comfort-2 17 ℃, Eco 15,5 ℃, Frost 7 ℃, kein Inhalt beim Stoppen), FP-Signalleitungssteuerung Betriebsmodus, die Heizungsflagge wie unten 3-2 Signalübertragungssprache und -modus sind wie folgt: Aufträge ELEKTRISCHES SIGNAL, DAS DURCH DEN HEIZER ZENTRAL EMPFANGEN WIRD Comfort...
- Seite 12 vergleichen Sie bequem Komfort -1ºC mit dem Komfort -2ºC Signal, um die Einstellung für die Absenkung der Komforttemperatur zu bestimmen. Wenn Sie in den Betriebsarten Komfort -1ºC oder Komfort -2ºC in andere Modi umschalten, verwenden Sie die längste Signalzeitausrichtung, um zu bestimmen, welcher Modus betrieben werden soll.
- Seite 13 Einstellungsbereich（1-365 Tage） ，dies erfolgt in Tagesschritten， Drücken Sie oder 1 Sekunde um die Einstellung zu beschleunigen. 4.8.2 Nach der Eingabe der Reisetage, drücken Sie um die Temperatur einzustellen， drücken Sie oder um die Standby-Temperatur zwischen 7℃ und 15℃ in Schritten von 0,5℃ festzulegen. 。...
-
Seite 14: Drahtlose Verbindung
In diesem Modus kann keine Funktion (außer Ein- / Ausschalten) dürchgeführt werden. Entsperren Sie durch gleichzeitiges drücken von für 3 Sekunden. 4.10 Drahtlose Verbindung: Das drahtlose Symbol blinkt beim Senden der Daten dreimal, jedes Mal für 1 Sekunde. Temperaturkompensationseinstellung: Im ausgeschalteten Zustand ， drücken Sie für 10 Sekunden, um in den Einstelluntgsmodus zu gelangen. - Seite 15 Umgebungstemperatur Ansicht: im ausgeschalteten Zustand drücken Sie die Eingabetaste , um die Umgebungs- temperatur anzuzeigen. Symbol Ausnahmecode Beschreibung Ursache Anleitung Temperatursensor ist defekt Temperaturanzeige Er oder unter 0 Grad Temperatursensor Temperaturanzeige Er Kurzschluss oder höher als 55 Grad Symbol...
