BCPE3(NF/GR/AN)
V.5
DE - Technische Änderungen vorbehalten.
Alle Maβe sind ca. Maβe.
EN - Technical modifications reserved.
All dimensions are approximate dimensions.
1

Werbung

loading

Inhaltszusammenfassung für Bertilo Pento 3

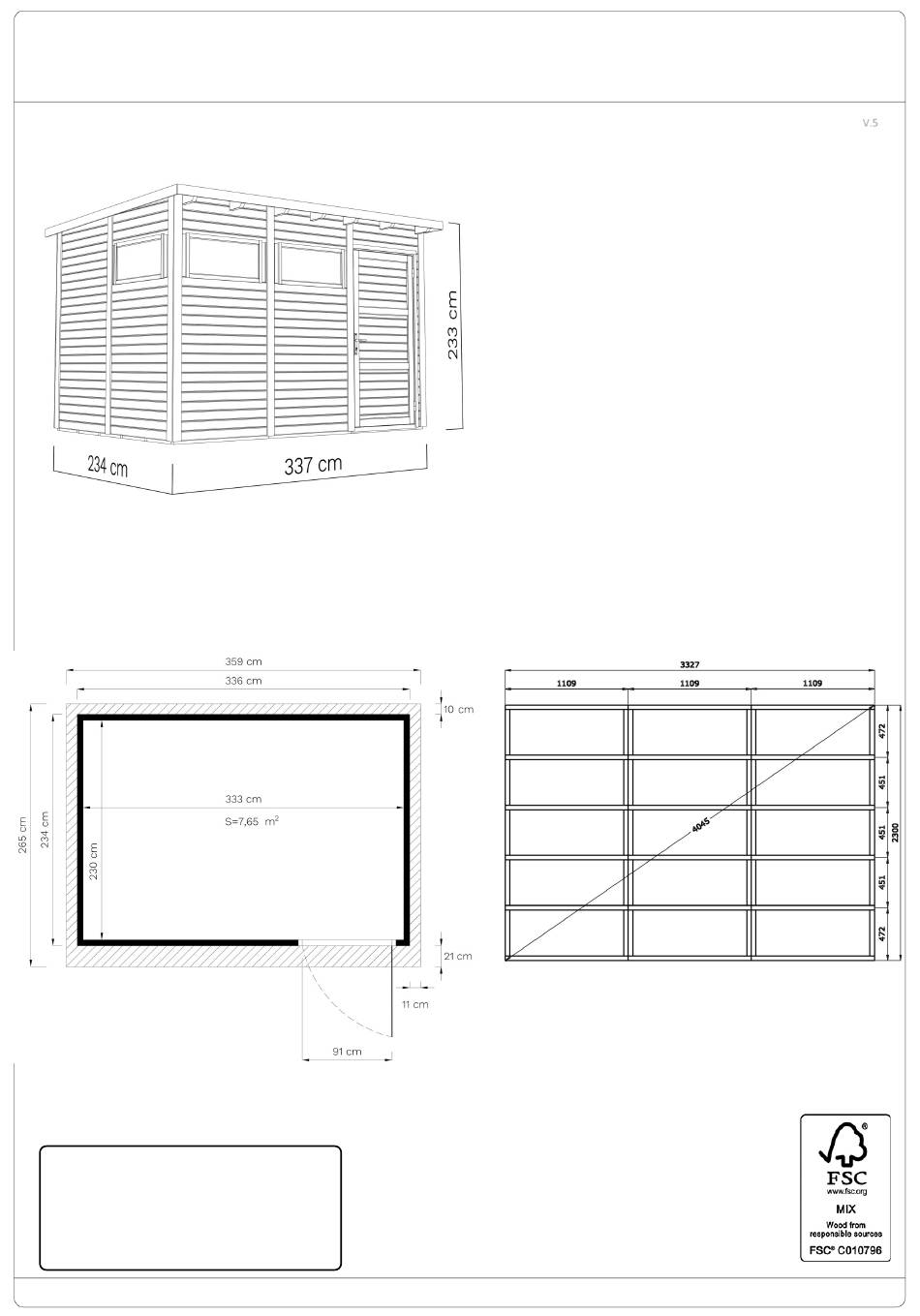

  • Seite 1 BCPE3(NF/GR/AN) DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
  • Seite 2 BCPE3(NF/GR/AN) Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. • Bitte prüfen Sie vor dem Aufbau anhand der Teileliste die Vollständigkeit und den Zustand der Lieferung.
  • Seite 3 BCPE3(NF/GR/AN) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 60 x 1109 x 2300 60 x 1109 x 1953 60 x 1109 x 1953 60 x 120 x 1953 38 x 880 x 1780 40 x 80 x 200 60 x 312 x 2218 60 x 224 x 2218...
  • Seite 4 BCPE3(NF/GR/AN) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 1878 40 x 60 x 1878 40 x 60 x 989 15 x 15 x 837 15 x 15 x 324 1001 1002...
  • Seite 5 BCPE3(NF/GR/AN) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*3327 mm 4,5*80 mm Min. 19,7 lfm/rm 6 Stck/Pcs 54 Stck/Pcs € € €...
  • Seite 6 BCPE3(NF/GR/AN) Ø 4 mm Holzschutzmittel / Wood preservative...
  • Seite 7 BCPE3(NF/GR/AN) Holzschutzmittel / Wood preservative 4 mm 75 mm x 40 St NB! 989 mm 4 mm 75 mm x 22 St...
  • Seite 8 BCPE3(NF/GR/AN) 4 mm 50 mm x 29 St 4 mm 75 mm x 32 St 35 mm x 3 St 1531 4 mm 75 mm x 4 St...
  • Seite 9 BCPE3(NF/GR/AN) 4 mm 75 mm x 8 St 50 mm x 4 St 35 mm x 3 St 4 mm 1527 4 mm 75 mm x 19 St 4 mm 75 mm x 16 St...
  • Seite 10 BCPE3(NF/GR/AN) 4 mm 75 mm x 32 St 4 mm 35 mm x 8 St 4 mm 35 mm x 8 St 4 mm 50 mm x 60 St...
  • Seite 11 BCPE3(NF/GR/AN) 90 mm x 14 St 4 mm 4 mm 35 mm x 7 St 90 mm x 14 St 50 mm x 68 St...
  • Seite 12 BCPE3(NF/GR/AN) 14 mm x 60 St 13 cm 14 mm x 60 St 13 cm 14 mm x 90 St...
  • Seite 13 BCPE3(NF/GR/AN) 4 mm 35 mm x 20 St 170/161 163/153 4 mm 50 mm x 8 St 4 mm 35 mm x 3 St 25 mm x 12 St 1002 1001 (24*) 4 mm 50 mm x 8 St...
  • Seite 14 BCPE3(NF/GR/AN) 1531 Step 1. Step 2. Step 3. Step 4.
  • Seite 15 BCPE3(NF/GR/AN) 35 mm x 2 St 1531 1554 25 mm x 4 St 4 mm 50 mm x 4 St 35 mm x 7 St 4 mm 25 mm x 10 St 1527...
  • Seite 16 BCPE3(NF/GR/AN) Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
  • Seite 17 BCPE3(NF/GR/AN) Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
