FISCHER EA14F Betriebsanleitung

Füllstand auswerteeinheit
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
EA14F
Füllstand Auswerteeinheit
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER EA14F

Inhaltszusammenfassung für FISCHER EA14F

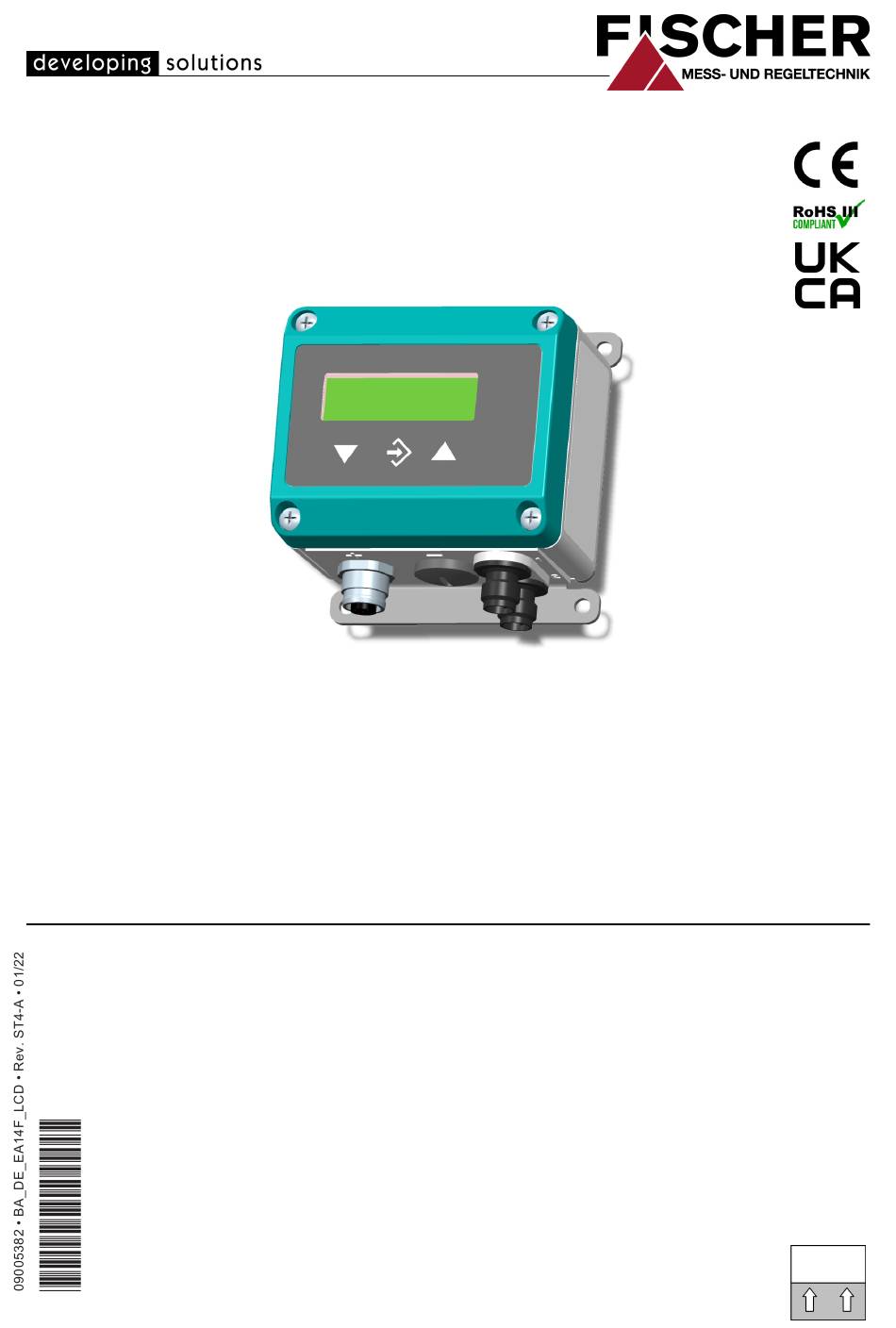

  • Seite 1 Betriebsanleitung EA14F Füllstand Auswerteeinheit...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis 1 Sicherheitshinweise ......................3 1.1 Allgemeines ..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise............... 1.4 Sicherheitshinweise für Betreiber und Bediener..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage ............

  • Seite 3: Sicherheitshinweise

    FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.

  • Seite 4: Unzulässige Betriebsweisen

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden.

  • Seite 5: Produkt Und Funktionsbeschreibung

    • 1 x Füllstand Auswerteeinheit EA14F • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Die kompakte universelle Füllstandsauswerteeinheit EA14F eignet sich zur Aus- wertung und Anzeige des analogen Ausgangssignals von 2- und 3-Leiter Füll- standstransmittern. Füllstandstransmitter, wie z.B. unsere Baureihen NC54 und NC56, werden mit dieser Auswerteeinheit zum programmierbaren Füllstandsschalter/ -transmitter...

  • Seite 6: Typenschild

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.3.1 Montagearten rückseitige Befestigungsbohrung Standard Wandmontage Tragschienenmontage Fronttafeleinbau Abb. 2: Montagearten 2.3.2 Typenschild Bestellkennzeichen Techn. Daten Artikel-Nr. EA14F000MA4KWCMW Grundmessbereich 0 ... 6 bar Eingangssignal 0 ... 20 mA Ausgangssignal 0 ... 20 mA...

  • Seite 7: Funktionsbild

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.4 Funktionsbild µC þ û ÿ 1.234 Abb. 4: Funktionsbild Füllstandssensor A/D Wandler Mikrocontroller Schaltausgänge LC-Anzeige Analogausgang 2.5 Aufbau und Wirkungsweise Die Füllstandsauswerteeinheit verarbeitet das vom vorgeschalteten Füllstand- stransmitter gelieferte Ausgangssignal. Ein vielseitig parametrierbarer Mikro- kontroller steuert die Anzeige und die Schaltausgänge und erzeugt optional ein...

  • Seite 8: Montage

    Das Gerät wertet das analoge Ausgangsignal (Strom/Spannung) eines Füll- standstransmitters aus, der mittels M12 Kabel an der Analogeingangsbuchse des EA14F angeschlossen wird. Als Füllstandstransmitter eignen sich zum Bei- spiel die FISCHER Geräte der Serien NC56 und NC56. Die Versorgung des angeschlossenen Transmitters erfolgt durch den EA14F.
  • Seite 9 FISCHER Mess- und Regeltechnik GmbH Montage | 3 2-Leiter Füllstandstransmitter PIN Signal Kabelfarbe Transmitter Versorgung (+)/Signal (+) +Sig braun n.c. weiß Transmitter Versorgung (-)/Signal (-) -Sig blau n.c. schwarz Funktionserde Grün/gelb Codierung Abb. 7: M12 Buchse 5pol 3.2.2 Analogausgang/Hilfsenergie (Stecker 1)
  • Seite 10 3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.2.3 Schaltausgänge (Stecker 2) Die potentialfreien Kontakte können wahlweise als Relaiskontakt oder als Halb- leiterschalter ausgeführt werden. PIN Signal Kabelfarbe Schaltausgang1 braun Schaltausgang 2 weiß Schaltausgang 2 blau Schaltausgang 1 schwarz Codierung Abb. 11: M12 Stecker 4pol...

  • Seite 11: Inbetriebnahme

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. 4.2 Konfiguration Bei der Inbetriebnahme gibt es eine Vielzahl von Einstellmöglichkeiten um das...

  • Seite 12: Tastatur

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Im Normalbetrieb wird der aktuelle Messwert auf einer 4-stelligen LC-Anzeige dargestellt. Bei der Tabellenfunktion sind bis zu 6 Stellen möglich, wobei es nur 4 "aktive" Stellen gibt. Die Stellen 5 und 6 sind stets 0! Rechts von der Anzeige wird die Einheit dargestellt.

  • Seite 13: Menüebenen

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.5 Menüebenen Menüebene Ausgang beenden Eingang Menüebene Schaltpunkte Menüebene Eingang Menüebene Messung Menüebene Ausgang Menüebene Funktion Menüebene Display Menüebene System Menüebene Ausgang beenden Abb. 15: Menüebenen BA_DE_EA14F_LCD 13/36...
  • Seite 14 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.5.1 Menüebene Schaltpunkte Parametername Beschreibung Wertebereich SP1 Ein Schaltpunkt 1 Ein MBA-50% … MBE+50% SP1 Aus Schaltpunkt 1 Aus MBA-50% … MBE+50% SP1 Verzögerung Schaltpunkt 1 Verzögerung 0…1800 s SP1 Funktion Schaltpunkt 1 Funktion...

  • Seite 15: Menüebene Eingang

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.5.2 Menüebene Eingang Parametername Beschreibung Wertebereich Dämpfung Dämpfung 0…100 s Offsetkorrektur Offsetkorrektur ⅓ Grundmessbereich Nullpunktfenster Nullpunktfenster ⅓ Grundmessbereich Sollte sich während des Betriebes herausstellen, dass die Messwertanzeige sehr unruhig ist, können Sie mit den Parametern Dämpfung...

  • Seite 16: Menüebene Messung

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.5.3 Menüebene Messung Parametername Beschreibung Wertebereich Messber. Anfang Messbereichs Anfang Grundmessbereich Messber. Ende Messbereichs Ende Grundmessbereich Einheit Messbereichs Einheit Begrenzung Messbereichs Begrenzung ja, nein Das Eingangssignal ist ab Werk auf % eingestellt. Ausgangssignal und Anzeige hängen linear vom Eingangssignal ab.

  • Seite 17: Menüebene Funktion

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Der Wert max. Ausgang kann für Spannung und Strom genutzt werden um den Maximalwert zu begrenzen. Der mit dem Parameter Fehlersignal vorgegebene Wert wird ausgegeben, wenn das Gerät einen internen Fehler erkennt und nicht mehr korrekt arbeiten kann.
  • Seite 18 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Parametername Beschreibung Wertebereich MB-Ende Messbereich Ende -9999 … +9999 Einheit MB Messbereich Einheit 4 Zeichen Anzahl Paare Anzahl der Paare n = 3…30 Wertepaar1 Wertepaar 1 MB-Anfang … MB- Wertepaar2 Wertepaar 2...
  • Seite 19 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Mit den Parametern Wertepaar 1 Wertepaar 30 kann man die einzelnen Wertepaare ansehen und ändern. Ein Wertepaar besteht aus einem Messwert (linke Seite) und einem Anzeigewert (rechte Seite). Der Messwert muss inner- halb des Messbereichs liegen und der Anzeigewert muss innerhalb der definier- ten Einheit liegen.
  • Seite 20 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Auto1: Farbwechsel Rot-Grün Im Modus mit automatischer Farbumschaltung gibt es die Möglichkeit zur Ein- gabe der erforderlichen Schaltschwellen „rot-grün Umschaltung“ und „grün-rot Umschaltung“. Die Schaltschwellen können innerhalb des Messbereichs verschoben werden. Die Reihenfolge der Schaltpunkte kann nicht geändert werden.
  • Seite 21 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Die Lesbarkeit des Displays kann mit dem Parameter Kontrast angepasst wer- den. Bei der Änderung des Kontrastes kann es vorkommen, dass die Anzeige leer oder fast völlig schwarz erscheint. In diesem Fall muss der Kontrast wieder vergrößert bzw.
  • Seite 22 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Beispiel Der Parameter Farbe ist auf Auto2 gesetzt. Es werden nur die Bereiche grün, gelb und rot benötigt. Um die unteren Bereiche rot und gelb auszublenden, wer- den die Schaltschwellen „rot-gelb Umschaltung“ und „gelb-grün Umschaltung“...
  • Seite 23 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 HINWEIS Vergessenes Passwort Ein vergessenes Passwort kann durch den Anwender nicht wiederhergestellt werden. Wenden Sie sich in diesem Fall an den Hersteller. Mit dem Menüpunkt Konfig. laden kann eine vom Anwender gespeicherte Kon- figuration geladen werden.

  • Seite 24: Instandhaltung

    5 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •...

  • Seite 25: Technische Daten

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6 Technische Daten 6.1 Allgemeines Die angegeben technischen Daten beziehen sich ausschließlich auf die Füll- stand Auswerteeinheit EA14F und berücksichtigen keinesfalls die Eigenschaf- ten der angeschlossenen Füllstandssonden. 6.2 Eingangsgrößen Analogeingang Anschlussart (Füllstandstransmitter Signal)

  • Seite 26: Anzeige Und Bedienoberfläche

    6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.6 Anzeige und Bedienoberfläche Anzeige 4…6-stellige LCD, vollgrafisch, farbig hinterleuchtet Programmierung Dämpfung 0,0…100,0s (Sprungantwort 10/90%) Schaltausgang Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0… 1800s), Funktion (Öffner/Schließer), Kanalzuordnung Messbereichseinheit %, freie Einheit Freie Einheit Anfangs- und Endwert sowie Anzahl der Nachkom- mastellen für freie Einheit...

  • Seite 27: Maßbilder

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.7.2 Maßbilder 70,5 61,5 Wandmontageplatte þ û ÿ M12 Buchse M12 Stecker Stecker 1 Stecker 2 Abb. 22: Maßbild 6.7.3 Wandmontage Rückansicht Wandmontageplatte ohne Wandmontageplatte Bohrungen für Blechschrauben Ø3,5 Abb. 23: Wandmontage BA_DE_EA14F_LCD...
  • Seite 28 6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.7.4 Tragschienenmontage Adapterelement 61,5 Abb. 24: Adapterelement TS35 TS35 TS15 TS32 Abb. 25: Tragschienen Optionen 28/36 BA_DE_EA14F_LCD...
  • Seite 29 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.7.5 Fronttafeleinbau Tafeleinbauset Wandstärke 3 ... 5 mm Frontplatte 92 ± 0,2 90 ± 0,2 Tafelausschnitt Abb. 26: Fronttafeleinbau BA_DE_EA14F_LCD 29/36...

  • Seite 30: Bestellkennzeichen

    7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 7 Bestellkennzeichen Kennzeichen Nr. 10 11 12 Elektrischer Anschluss Füllstandstransmitter M12 Steckanschluss Eingangssignal Anschlussart 0 … 20 mA 3 Leiter 4 … 20 mA 2 Leiter 0 … 10 V 3 Leiter...

  • Seite 31: Zubehör

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7.1 Zubehör Best. Nr. Länge 4 poliges M12 Anschlusskabel für Schaltausgänge 06401993 06401994 06401563 06401572 10 m 5 poliges M12 Anschlusskabel für Hilfsenergie und Analogausgänge 06401995 06401996 06401564 06401573 10 m Fernparametrierung Best.

  • Seite 32: Anhang

    8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang Abb. 27: CE_DE_EA14F 32/36 BA_DE_EA14F_LCD...
  • Seite 33 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 Abb. 28: UKCA_DE_EA14F BA_DE_EA14F_LCD 33/36...
  • Seite 34 FISCHER Mess- und Regeltechnik GmbH Notizen 34/36 BA_DE_EA14F_LCD...
  • Seite 35 FISCHER Mess- und Regeltechnik GmbH Notizen BA_DE_EA14F_LCD 35/36...
  • Seite 36 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
