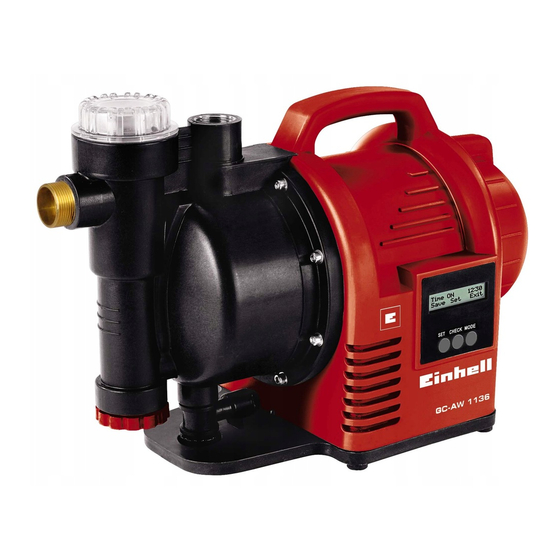

EINHELL GC-AW 1136 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Bewässerungssysteme
  5. GC-AW 1136
  6. Originalbetriebsanleitung
EINHELL GC-AW 1136 Originalbetriebsanleitung

EINHELL GC-AW 1136 Originalbetriebsanleitung

Hauswasserautomat
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Anleitung_GC_AW_1136_SPK7__ 30.01.15 08:55 Seite 1
Originalbetriebsanleitung
k
Hauswasserautomat
Original operating instructions
t
Automatic Domestic Water System
Mode d'emploi d'origine
p
Système automatique d'eau à emploi
domestique
Istruzioni per l'uso originali
C
Centralina idrica automatica
Original-bruksanvisning
U
Pumpautomat
Alkuperäiskäyttöohje
q
Kotitalousvesiautomaatti
Orijinal Kullanma Talimatı
Z
Hidrofor
Manual de instruções original
O
Bomba de rega automática
Πρωτότυπες Οδηγίες χρήσης
z
Aυτόματη συσκευή νερού οικιακής χρήσης
Originele handleiding
N
automatische watervoorzieningsinstallatie
Originální návod k obsluze
j
Automatická domácí vodárna
Originálny návod na obsluhu
W
Domáci vodný automat
Instrucţiuni de utilizare originale
Q
Hidrofor automat
Art.-Nr.: 41.767.16
I.-Nr.: 11024
1136
GC-AW
