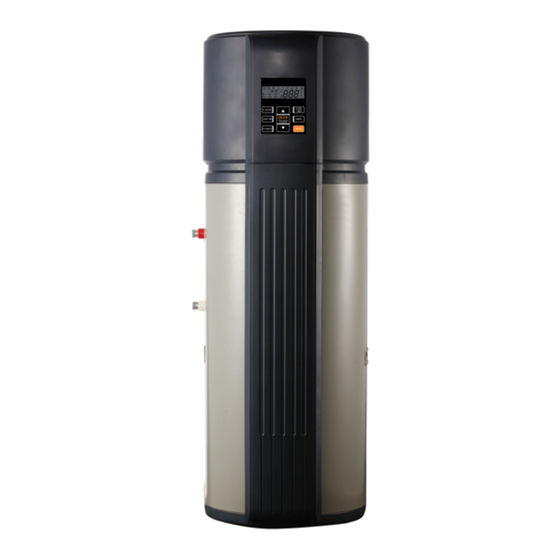

Sinclair SWH-15/190T Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Sinclair SWH-15/190T
- Seite 1 BETRIEBS- UND INSTALLATIONSANLEITUNG WASSERERWÄRMER MIT WÄRMEPUMPE SWH-15/190T...
- Seite 3 WARNUNG Dieses Gerät muss vor dem Einsatz zuverlässig geerdet werden, ansonsten kann es Verletzungen oder Tod verursachen. Installieren Sie das Gerät bitte nicht, wenn Sie ordnungs- mäßige Erdung Ihrer elektrischen Hausinstallation nicht sicherstellen können. Lassen Sie zuverlässige Erdung und Installation des Gerätes durch qualifizierte Person durchführen.
-
Seite 4: Bezeichnungen Der Bauteile
BEZEICHNUNGEN DER BAUTEILE Lufteinlass Luftauslass Abdeckung oben Luftfilter Verdampfer elektronischer Kompressor Steuerkasten Klemmkastenabdeckung Gebläse komp. Frontabdeckung Display Rückabdeckung Klemmkasten PT-Ventil dekorative Frontplatte Wasserauslauf Abdeckung (elektrischer Erwärmer) Wasserzulauf elektrischer Erhitzer Abdeckung (Anodenstab) Anodenstab Ablaufrohr Wenn Sie Ersatzteile bestellen, geben Sie bitte immer die folgenden Informationen an: 1) Modellbezeichnung, Serien- und Produktnummer 2) Bezeichnungen der Bauteile. -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS SEITE Betriebskosten (USD) GRUNDSÄTZLICHE FUNKTIONSWEISE ........ 1 el. Wasser- SICHERHEITSTECHNISCHE INFORMATIONEN ....1 erhitzer BEVOR SIE INSTALLIEREN ............ 2 Gaswasser- INSTALLATION ................. 4 erhitzer PROBEBETRIEB ..............10 BETRIEB ................12 HPWH FINDEN UND BESEITIGEN VON PROBLEMEN ....16 INSTANDHALTUNG ............... 18 TECHNISCHE DATEN ............ -
Seite 6: Bevor Sie Installieren
• • Dieses Gerät ist zur Verwendung durch Personen (inkl. Die Stromversorgung nicht ausschalten. Kinder) mit geminderten physischen, sensorischen oder Die Heizung wird vom System automatisch ausgeschaltet mentalen Fähigkeiten oder mit ungenügenden Erfahrungen oder neugestartet. Ausgenommen Service und Wartung ist oder Kenntnissen nicht bestimmt, solange sie es nicht unter eine ununterbrochene Stromversorgung für die Aufsicht bedienen, oder bezüglich der Anwendung durch... -
Seite 7: Installation In Beengtem Raum
HINWEIS • Für die Installation dieses Gerätes muss auch die Temperatur der Umgebungsluft berücksichtigt werden. Im Wärmepumpenmodus muss die Temperatur der Umgebungsluft im Bereich von über -7°C und unter 43°C liegen. Über- oder unterschreitet die Temperatur der Umgebungsluft die obere oder untere Temperaturgrenze, so werden die elektrischen Heizelemente aktiviert, damit die Anforderungen an Warmwasser erfüllt werden, und die Wärmepumpe arbeitet nicht. -
Seite 8: Installation
3. INSTALLATION Für jedes Gerät sollte die umlaufende Luftmenge einen Wert von über 350 m /Std. betragen. Sorgen Sie für ausreichenden Raum für die Installation. Zeichnungen der Umrissmaße siehe Abb. 2-3 und Abb. 2-4. Rohrleitungen des Wassersystems Benutzer Kondensatablauf oben Kondensatablauf unten PT-Ventil... -
Seite 9: Luftkanal Anschließen
Luftkanal anschließen 1) Lufteinlass und Luftauslass mit Kanal. (A+B ≤ 5 m) 3) Lufteinlass am Kanal angeschlossen, Luftauslass ohne Kanal. (A ≤ 5m) Lufteinlass Luftauslass Luftauslass Lufteinlass Abb. 3-3 Abb. 3-5 Es wird empfohlen, das Gerät im Sommer derart zu installieren, damit frische Luft in den Raum strömen kann. - Seite 10 5) Filter am Geräteeinlass installieren. Erfolgt der BEMERKUNG Geräteanschluss mit Kanal, so muss ein Luftfilter am Lufteinlass angebracht werden. (Abb. 3-8/3-9) • Durch den Kanalwiderstand wird die Geschwindigkeit der Lufteinlass Luftauslass Luftströmung reduziert, was zur Leistungsabnahme des Luftfilter Gerätes führt. •...
-
Seite 11: Elektrischer Anschluss
3.3.2 Spezifikation der Stromversorgung Elektrischer Anschluss Tabelle 3-2 HINWEIS SWH-15/190T Modellbezeichnung 220-240V~ 50Hz Versorgungsspannung • Das Gerät ist an einem unabhängigen elektrischen Min. Querschnitt des Strom- Stromkreis mit Nennspannung anzuschließen. versorgungskabels (mm2) Erdleiter (mm2) • Der Speisestromkreis sollte effizient geerdet sein. -
Seite 12: Beschreibung Der Ein-/Ausgänge Der Leiterplatine
3.3.3 Beschreibung der Ein-/Ausgänge der Leiterplatine Alarm Eingang Transformator SW1 Werkeinstellung zur Auswahl von Desinfektion und el. Wassererhitzer- Solareingang modell (300L) SW2 Werkeinstellung zur Modellauswahl: 190L/300L Hochdruckschalter Tp: Temperaturfühler Ausgangsluft Kompressor... -
Seite 13: Checkliste Der Installation
3.3.4 Schalter einstellen • Die Atmosphäre am Aufstellungsort darf keine • Auf der Leiterplatine sind zwei Schalter vorhanden. korrosiven Elemente wie Schwefel, Fluor oder Chlor enthalten. Diese Elemente befinden sich in Modellauswahl (die Benutzer dürfen die Sprühdosen, Reinigungsmitteln, Lösungsmitteln, Werkeinstellungen nicht verändern) Lufterfrischern, Farben sowie Abbeizmitteln, Kühlmitteln und vielen anderen Produkten für kommerzielle und Haushaltsverwendung. -
Seite 14: Wasser Vor Dem Betrieb Einlassen
4. PROBEBETRIEB Entleeren Wasser vor dem Betrieb einlassen Vor der Verwendung dieses Gerätes führen Sie bitte die unten Nach dem Entleeren bitte die Mutter der aufgeführten Schritte durch. Auslaufleitung zurückgeben. Wasser einlassen: Wenn Sie das Gerät zum ersten Mal oder nach der Entleerung des Behälters erneut verwenden, sorgen Sie bitte vor dem Einschalten der Stromversorgung dafür, dass der Behälter voll mit Wasser ist. - Seite 15 3) Das Gerät wählt die Betriebsarten automatisch aus. Manuelle Modusauswahl ist nicht vorhanden. • Betriebstemperaturbereich Solltemperatur-Einstellbereich: 38 ~ 70ºC. Umgebungstemperaturbereich für Erhitzerbetrieb: -20°C ~ 45ºC. Umgebungstemperaturbereich für Wärmepumpenbetrieb: -7°C ~ 43ºC. Wassertemperaturgrenzen: Tabelle 4-1 Umgebungs- T4<-7 -7≤T4<-2 -2≤T4<2 2≤T4<-43 43≤T4 Umgebungstemperatur (°C) temperatur (T4) max.
-
Seite 16: Grundlegende Funktionen
• Neustart nach langem Stillstand 5. BETRIEB Wird das Gerät nach einer langen Stillstanddauer neugestartet (inkl. Probebetrieb), ist es normal, dass das Erläuterungen zur Bedientafel ausgelassene Wasser unsauber ist. Lassen Sie den Hahn offen, und das Wasser wird bald sauber sein. BEMERKUNG Bei einer Umgebungstemperatur von unter -7°C wird der Wirkungsgrad der Wärmepumpe dramatisch reduziert. - Seite 17 Symb. Beschreibung Symbol Beschreibung Elektrischer Erhitzer: Zeitgeber Wenn der elektrische Erhitzer eingeschaltet ist, wird Bis zu sechs Zeitgeber lassen sich einstellen. angezeigt; ansonsten wird nicht angezeigt. Wurde einer der Zeitgeber eingestellt, bei Wird der elektrische Erhitzer vom Gerät automatisch entsperrtem Bildschirm leuchtet der eingeschaltet, leuchtet entsprechende der Zeitgeber Wird der elektrische Erhitzer manuell eingeschaltet, blinkt...
- Seite 18 Symb. Beschreibung Symb. Beschreibung Zeitgeber aufheben Tageszeit einstellen Ins Einstellen des Zeitgebers einsteigen. Zum Einstieg in das Einstellen der Tageszeit die Taste für 5 Sekunden drücken. Dann leuchtet das Symbol auf, und Den aufzuhebenden Zeitgeber ( die Stunden der Tageszeit blinken langsam. auswählen.
-
Seite 19: Automatische Bildschirmsperre
Symb. Beschreibung Symb. Beschreibung Im Ferienmodus ist die Wasser-Solltemperatur BESTÄTIGUNG/ENTSPERRUNG standardmäßig auf 15°C eingestellt, und in der Nach dem Einstellen der Parameter werden die Anzeige wird die restliche Anzahl Ferientage Parameter uploaded, falls Bildschirm und Tasten angezeigt. Am letzten Ferientag wird die entsperrt sind. -
Seite 20: Finden Und Beseitigen Von Problemen
6. FINDEN UND BESEITIGEN VON PROBLEMEN 3) Der Eigenschutz kann unter den folgenden Umständen Symptome, die keine Fehler sind ansprechen: Lufteinlass oder Luftauslass blockiert. F: Warum läuft der Kompressor gleich nach Einschalten nicht Der Verdampfer ist mit viel Staub verschmutzt. Inkorrekte A: Vor dem Wiedereinschalten des Kompressors wartet das Versorgungsspannung (außerhalb von 220-240V). - Seite 21 Tabelle zur Beseitigung der Störungen gemäß den Fehlercodes Tabelle 6-2 Display Beschreibung der Störung Abhilfe Die Verbindung zwischen dem Temperaturfühler und der Platine konnte sich lösen, oder Temperaturfühler fehlerhaft. T5U-Fehler Temperaturfühler (Wassertemperaturfühler oben) Qualifizierten Techniker bezüglich der Wartung des Gerätes kontaktieren.
-
Seite 22: Instandhaltung
7. INSTANDHALTUNG Instandhaltung Tabelle der empfohlenen regelmäßigen Wartung Überprüfen Sie die Verbindung zwischen dem Netzstecker und der Netzsteckdose und die Erdung regelmäßig. Tabelle 7-1 Zu überprü- Pos.-Nr. Prüffrequenz Eingriff 2) Wenn Sie das Gerät in einigen kalten Gebieten (unter 0°C) fender Punkt für eine lange Zeit abstellen, sollten Sie sämtliches Wasser Luftfilter... -
Seite 23: Technische Daten
8. TECHNISCHE DATEN Tabelle 8-1 Modellbezeichnung SWH-15/190T 1450 W Leistung Wassererwärmung 1500 W / 6,5 A Anschlusswert/Stromaufnahme 220-240V~ 50 Hz Versorgungsspannung Start automatisch/manuell, Alarmmeldung, Zeitgeber Betriebssteuerung usw. Hochdruckschutz, Überlastschutz, Temperaturregler Schutzmaßnahmen und Temperaturschutz, Überstromschutz usw. 3000 W Leistung elektrischer Erhitzer E134a (950 g) Kühlmittel... - Seite 24 Hersteller: Sinclair Corporation Ltd., 1-4 Argyll Street, London W1F 7LD, UK Lieferant und technische Unterstützung: Nepa, spol.s.r.o. Purky ova 45 612 00 Brno Czech Republic www.nepa.cz Gebührenfreie Info-Zeile: +420 800 100 285...
