Betriebsanleitung Nadelentroster NE PRO
Stand: 15.06.2020

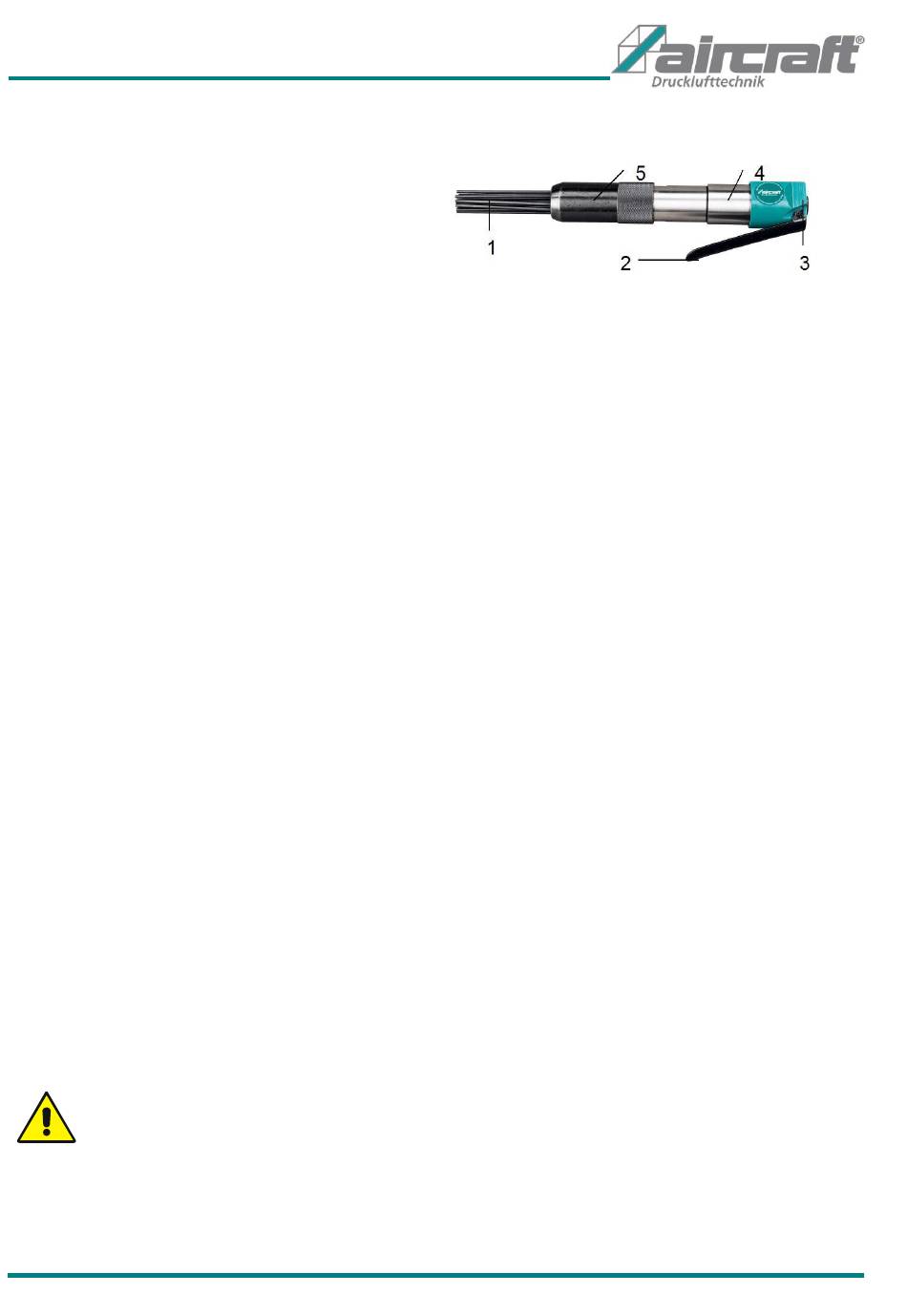

4. Bedienelemente

1 Nadelpaket
2 Betätigungshebel
3 Druckluftanschluss
4 Zylinder
5 Nadelhülse

5. Bedienung

5.1 Inbetriebnahme
Für das Betreiben des Nadelentrosters benötigen Sie einen Kompressor mit mindestens 100 Liter/min
Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt, konden-
satfrei und ölvernebelt sein.
Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial-Druckluftöl in den Luftanschluss
des Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden ist. Schrauben Sie den Steck-
nippel in den Druckluftanschluss (Pos.3).
Führen Sie die Nadelpistole unter leichtem Druck über das Werkstück. So können sich die Nadeln der
Oberfläche anpassen und die vorgesehene Arbeit leisten. Keine Kraft einsetzen.
Zum Wechseln der Nadeln trennen Sie das Werkzeug von der Druckluftquelle. Lösen Sie den Zylinder
(Pos.5), jetzt können Sie die Nadeln (Pos.1) wechseln. Wechseln Sie nur das komplette Nadelpaket, da
alle Nadeln die gleiche Länge aufweisen müssen.
5.2 Benutzen des Pneumatikwerkzeugs
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Nadelentroster an die geeignete Druckluftquelle an. Verbinden Sie das Werkzeug
mit einem flexiblen Druckluftschlauch der eine Schnellkupplung besitzt. Drücken Sie den Druckluftan-
schluss des Nadelentrosters in die Schnellverschlusskupplung. Die Verriegelung erfolgt automatisch.
Durch Betätigung des Betätigungshebels (Pos.2) wird der Nadelentroster in Betrieb gesetzt.
Um die Verriegelung wieder zu lösen, muss das Werkzeug an den Druckluftschlauch gedrückt, und die
Kupplungshülse der Schnellverschlusskupplung zurückgezogen werden. Halten Sie hierbei Druckluft-
schlauch und Nadelentroster fest in der Hand um ein Wegschlagen zu verhindern!
3. Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
- je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss ge-
ben.
