3idee de-sdc Bedienungsanleitung Seite 2

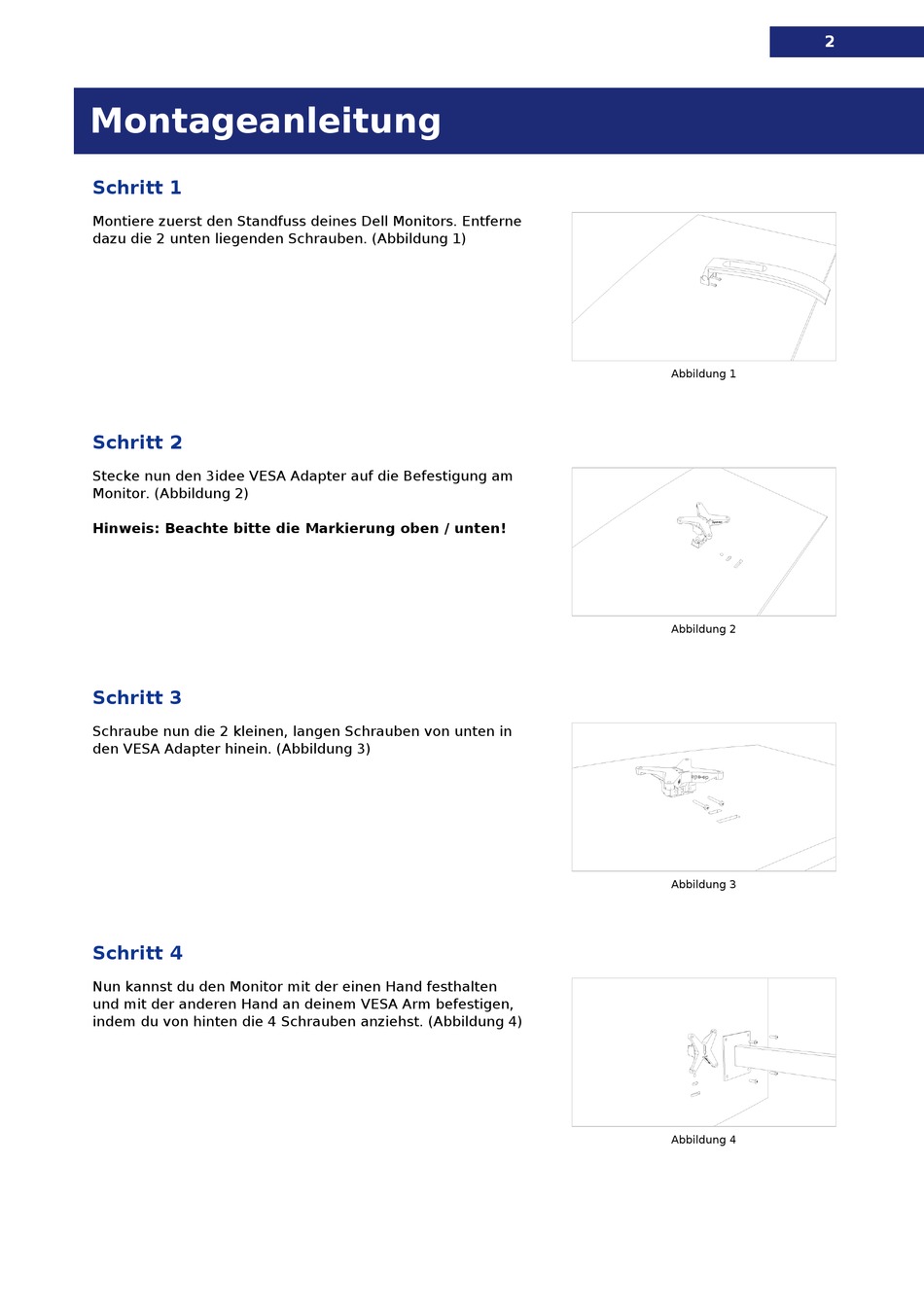

Montageanleitung
Schritt 1
Montiere zuerst den Standfuss deines Dell Monitors. Entferne
dazu die 2 unten liegenden Schrauben. (Abbildung 1)
Schritt 2
Stecke nun den 3idee VESA Adapter auf die Befestigung am
Monitor. (Abbildung 2)
Hinweis: Beachte bitte die Markierung oben / unten!
Schritt 3
Schraube nun die 2 kleinen, langen Schrauben von unten in
den VESA Adapter hinein. (Abbildung 3)
Schritt 4
Nun kannst du den Monitor mit der einen Hand festhalten
und mit der anderen Hand an deinem VESA Arm befestigen,
indem du von hinten die 4 Schrauben anziehst. (Abbildung 4)
Bedienungsanleitung
2
Abbildung 1
Abbildung 2
Abbildung 3
Abbildung 4
