Hortensus HOR-MANTER250 Bedienungsanleitung
Einziehbare markise
Inhaltszusammenfassung für Hortensus HOR-MANTER250

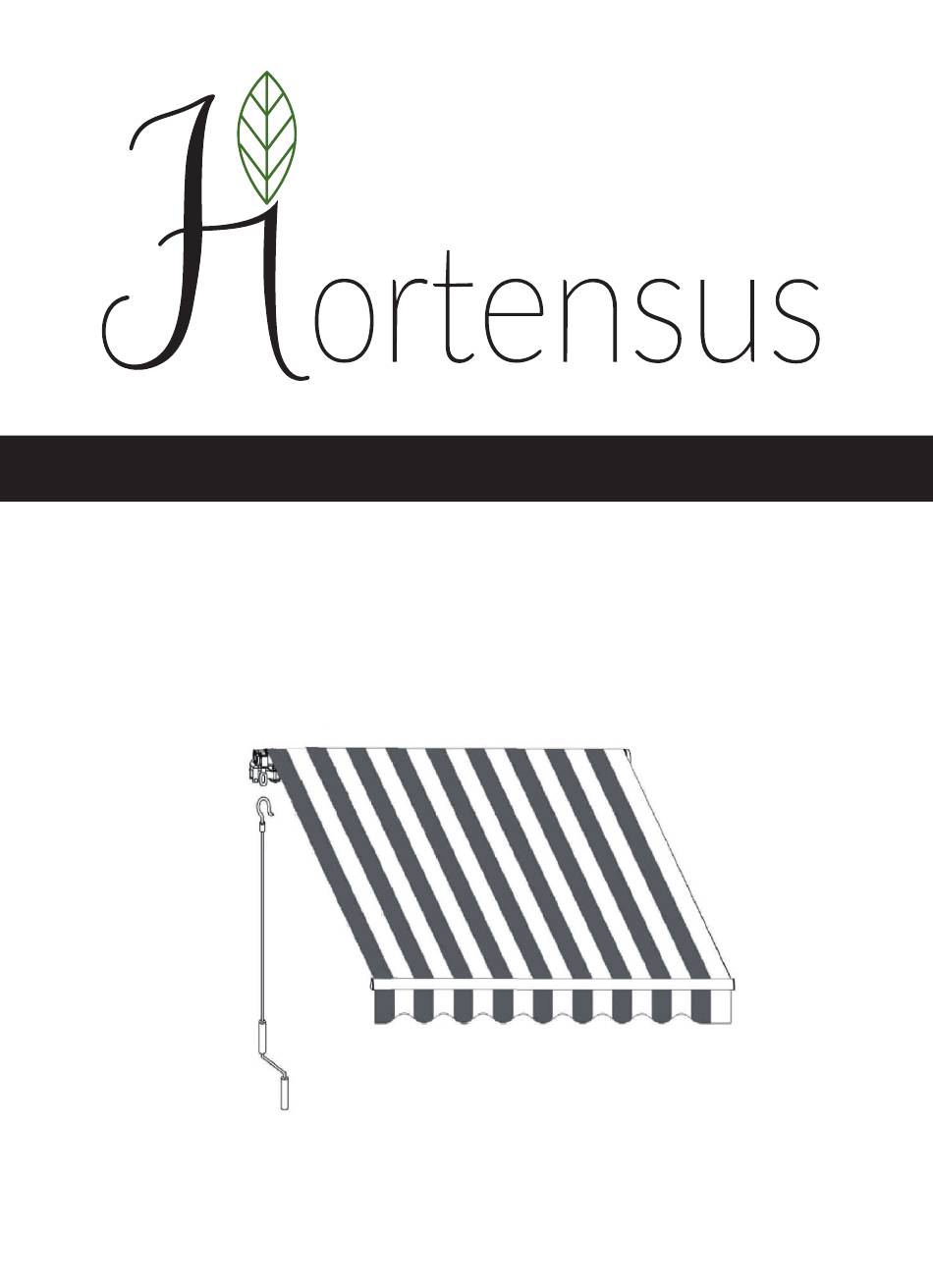

- Seite 1 ITEM: HOR-MANTER250 HOR-MANTER295 HOR-MANTER395 OWNER’S MANUAL Hortensus manual sun awning 250 x 200 Hortensus manual sun awning 295 x 250 Hortensus manual sun awning 395 x 300 www.hortensus.eu...
-
Seite 26: Einziehbare Markise
Bedienungsanleitung für Einziehbare Markise Inhaltsverzeichnis Lieferumfang Beschreibung Sicherheitshinweise Technische Daten Vorbereitung Installation Betrieb Neigungswinkel einstellen Markise öffnen und schließen Hinweise zum Stoff Wartung Reinigung Lagerung Demontage Herstellerdaten Achtung! Lesen Sie die Bedienungsanleitung vor der Installation und Nutzung des Produkts. Bewahren Sie die Anleitung für ein späteres Nachschlagen gut auf. Sehr geehrte Kunden und Kundinnen Bitte beachten Sie im Hinblick auf Ihre und die Sicherheit anderer Personen die nachfolgenden Hinweise und Sicherheitsinformationen. -
Seite 27: Lieferumfang
Lieferumfang Teil Anzahl 2.5x2m 3.95x3m 2.95x2.5m Markise Halterung mit Sechskantschraube und Feststellmutter Anker mit Feststellmutter, Unterlegscheibe und Sicherungsring Kurbel Bedienungsanleitung Beschreibung 1 Vorderseite 5 Rollenaufnahme 9 Rolle 2 Markisenstoff 6 Schlaufe 10 Klappbarer Träger 3 Halterung 7 Trägergelenk 11 Handkurbel 4 Getriebe 8 Viereckiges Rohr 12 Vordere Stange... -
Seite 28: Erläuterung Der Symbole
Sichtige Sicherheitshinweise! WARNUNG – AUS SICHERHEITSGRÜNDEN SIND ALLE ANWEISUNGEN EINZUHALTEN. BEWAHREN SIE DIE BEDIENUNGSANLEITUNG GUT AUF. Erläuterung der Symbole Dieses Warndreieck weist auf Gefahren hin, die schwere oder tödliche Verletzungen verursachen können oder auf Informationen, die wichtig für die Funktionsweise der Markise sind. -
Seite 29: Technische Daten
Wenn die Markise ausgezogen ist, wird sie von unterschiedlichen Kräften wie Wind oder Regen beeinflusst. Diese manchmal starken Kräfte müssen von der Markise absorbiert und über die Befestigungswinkel auf das Gestell übertragen werden. Bei extremer Belastung können übermäßig einwirkende Kräfte auf die Dübel und Bolzen übertragen werden. -
Seite 30: Installation
Installation Installation an einer Wand oder Decke aus Beton Die Markise muss an einer Wand oder Decke aus Beton in einer Höhe von mindestens 2,5 Metern installiert werden. Wenden Sie sich im Zweifelsfall an einen Experten. Die Wand/Decke muss eben sein, um einen sicheren Sitz der Halterungen zu gewährleisten. - Seite 31 Abbildung 2: Markieren Sie die Bohrlöcher für die Halterungen mit einer Linie aus Kreide, um zu gewährleisten, dass die Markise gerade hängt. Trägerfüße KREIDEMARKIERUNG (WASSERWAAGE FÜR GENAUIGKEIT VERWENDEN) HALTERUNGS HALTERUNGS HALTERUNGS POSITION POSITION POSITION BALKONTÜREN BALKONTÜREN BODEN Schritt 3: Löcher bohren Bohren Sie mit einem 14mm Mauerbohrer an den markierten Positionen die Löcher für die Halterungen in die Wand.
- Seite 32 Anker in die Wand stecken Schritt 5: Halterungen befestigen Setzen Sie die Halterung auf die aus der Wand hervorstehenden Schrauben. Sichern Sie die Halterung mit der Unterlegscheibe, dem Sicherungsring und den Feststellmuttern. Gut festziehen. Die Markise kann auch unterhalb einer Betondecke installiert werden. Für diese Art der Installation ist jedoch ein Fachmann hinzuzuziehen.
-
Seite 33: Betrieb
Setzen Sie die Markise wie unten dargestellt in die Halterungen. Installieren Sie dann umgehend die Sicherheitsschraube und sichern Sie diese mit der Feststellmutter. Befestigung der Halterungen für die Wand- oder Deckeninstallation: Abbildung 6: Befestigen Sie die Markise wie in Abb. 6.1 dargestellt an der Halterung. Sichern Sie die Markise mit den mitgelieferten Sicherheitsschrauben, Unterlegscheiben und Muttern (6.2) und ziehen Sie alles gut fest. -
Seite 34: Markise Öffnen Und Schließen
Wenn die größtmögliche Neigung erreicht ist, lässt sich die Schlaufe nicht weiterdrehen. Wenden Sie keine Kraft an! Bei Missachtung dieser Warnung kann der Träger beschädigt und so die Garantie nichtig werden. Ziehen Sie die Markise vor der Einstellung bis maximal 1/4 ihrer Spannweite aus. Abbildung 7: Der Neigungswinkel kann an allen Trägergelenken im Einstellungsbereich eingestellt werden (7.1). -
Seite 35: Allgemeine Hinweise Zum Stoff Der Markise
Schlaufe Handkurbel Die Handkurbel verfügt nicht über einen Anschlag, der die Drehungen der Rolle begrenzt. Um Schäden am Stoff der Markise zu vermeiden, muss dieser immer ordnungsgemäß aufgewickelt werden. Die Markise dient nur zum Schutz vor Sonne. Sie darf nicht bei starkem Wind, Regen, Hagel oder Schnee verwendet werden. -
Seite 36: Wartung
Regendichtheit: Acrylfaser- und Polyesterstoffe von Sonnenschutzmarkisen werden mit wasserabweisenden Mitteln imprägniert. Bei einer Mindestneigung von 14 Grad halten sie leichtem, kurzen Regen stand. Bei starkem oder länger anhaltendem Regen müssen die Markisen zum eigenen Schutz geschlossen werden. Falls eine Markise nass eingefahren wird, muss sie so schnell wie möglich wieder zum Trocknen ausgefahren werden. -
Seite 37: Demontage
Achtung! Für diesen Schritt werden mindestens zwei gesunde Erwachsene benötigt. Vergewissern Sie sich vor der Einlagerung, dass der Stoff vollkommen trocken ist. Die Lagerung im nassen Zustand kann Flecken und Schäden verursachen. Schließen Sie die Markise vollständig. Binden Sie die Träger der Markise mit einem Seil zusammen, damit sich diese nicht aus Versehen öffnen können.
