MV PUSH EU Benutzerhandbuch
MONTAGEANLEITUNGEN
®
Ihre BILLY GOAT
MV Vacuum wurde in einem Karton verschickt, komplett zusammengebaut, mit Ausnahme der
Baugruppe Haube und Obergriff. Das Montagezubehör für die Baugruppe Haube/Obergriff wird vorübergehend am unteren
Griff und an der Gehäusebaugruppe installiert.
LESEN Sie alle Sicherheitshinweise, bevor Sie das Gerät zusammenbauen.
VORSICHT beim Herausnehmen des Geräts aus dem Karton. Die Baugruppe Haube/Oberer Handgriff ist
mit Kabeln an der Einheit befestigt.
TEILE BEUTEL UND LITERATUR MONTAGE
Gewährleistungskarte T/N- 400972, Benutzerhandbuch T/N-840506 Allgemeines
Sicherheits- und Warnhandbuch T/N-100294, Konformitätserklärung T/N-100506
TRENNEN Sie das Zündkerzenkabel, bevor Sie das Gerät zusammenbauen.

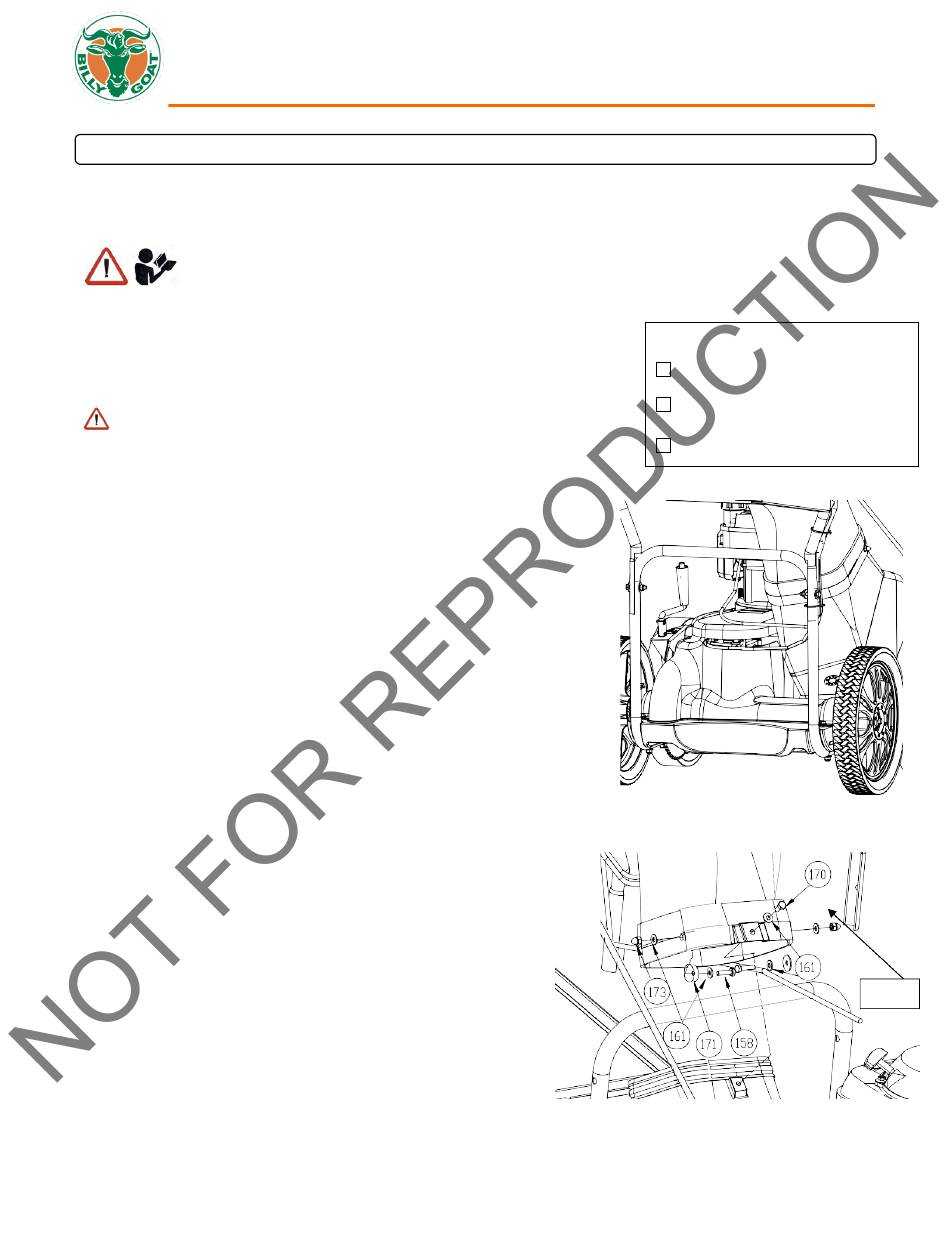

MONTAGE
1. Bringen Sie die Haubenbaugruppe am Gehäuse an und halten Sie sie
während Schritt 2 fest. HINWEIS: Stellen Sie sicher, dass alle Kabel
an der Unterseite der Haube und des Gehäuses verlegt sind.
(Siehe Abb. 1)
2. Installieren Sie (Artikel 170) zuerst die Mittelschraube, wenn sie mit
einer Mutter am Gehäuse ausgerichtet ist. (Siehe Abb. 2)
3. Befestigen Sie den Rest der Haubenbaugruppe mit entsprechender
Hardware am Gehäuse. HINWEIS: Sie müssen den Bolzen/die
Unterlegscheibe von innen einführen, indem Sie durch die Haube greifen.
(Siehe Abb. 2)
4. Befestigen Sie die obere Griffstütze mit entsprechender Hardware am
unteren Griff. Wiederholen Sie dann diesen Schritt auf der anderen
Seite (Siehe Abb. 3 nächste Seite)
5. Bringen Sie das Stangenende (Element 164) an der Stange der
Stutzentür an und sichern Sie es dann durch Anziehen der
Kontermutter. (Siehe Abb. 4 nächste Seite)
6. Befestigen Sie die Stange der Düsentür an der Düsentür mit Hilfe
entsprechender Hardware.
NOTE: Dies ist bei geschlossener Düsentür einfacher.
7. Stangenende an der Stange befestigen (siehe Abb. 5 nächste Seite).
8. Befestigen Sie die Düsentürstange am Hebel bei geschlossener
Düsentür und Hebel in Schlauchsatz-Position. NOTE: Prüfen Sie, ob
sich die Düsentür vollständig öffnet und schließt (siehe Seite 15).
Ziehen Sie das Stangenende (Artikel 164) für eventuelle
Einstellungen an oder lösen Sie es. (Siehe Abb. 4 und 5)
9. Installieren Sie Kabelbinder. (Siehe Abb. 6 nächste Seite)
10. Zündkerzenkabel wieder anschließen.
11. Bringen Sie den Beutel an. (Siehe Abb. 7 nächste Seite)
Part No 840506
5
Checkliste für Boxenteile
Briggs and Stratton Motor-Handbuch
Teilebeutel T/N-840290
Ty-Wraps (je 2)
Abb. 1
Abb. 2
840506_-_HI
1.
