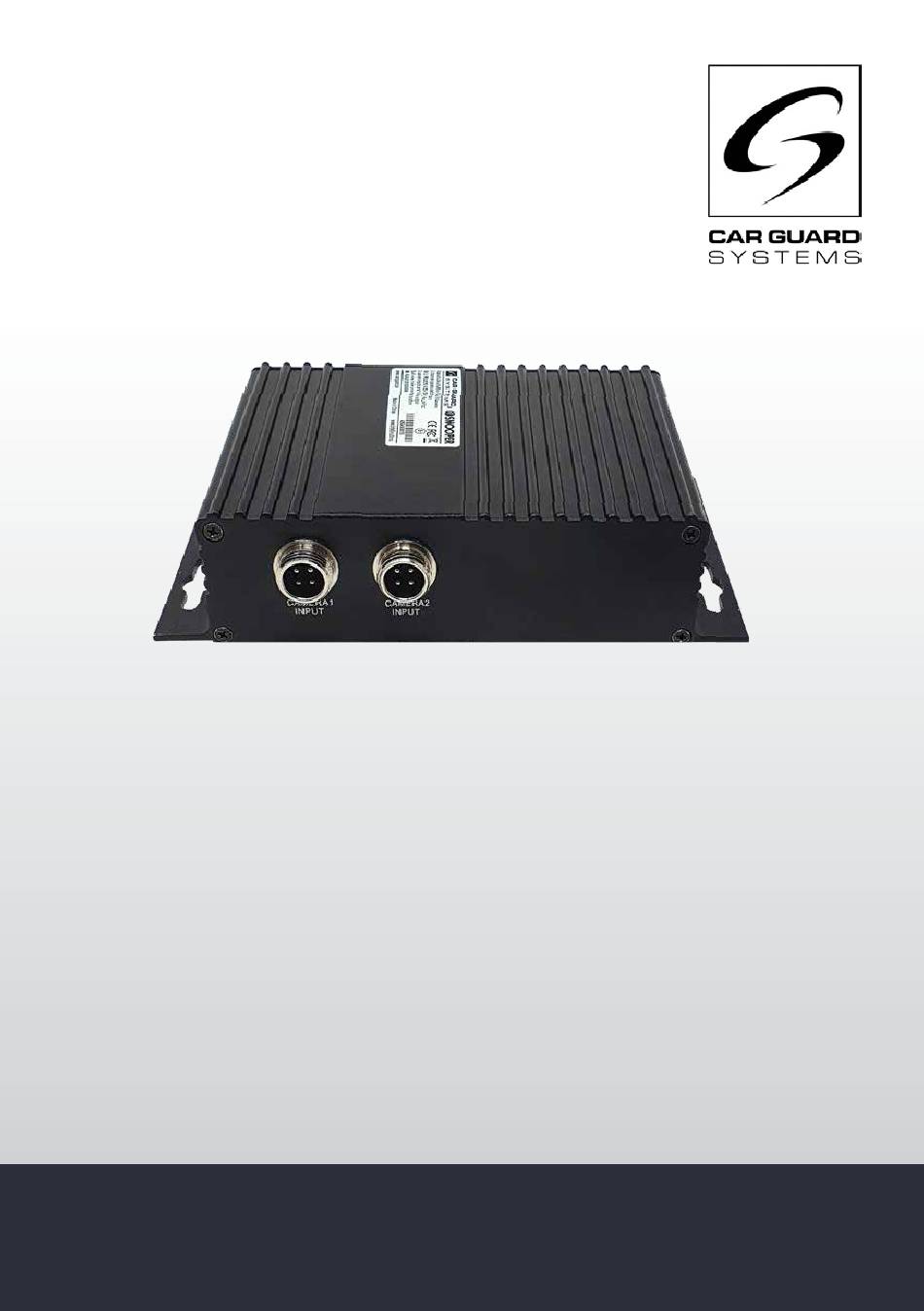

CARGUARD ANGEL VIEW ™ – RUU22S
Kamera-Umschaltbox 2fach mit Split-Screen-Funktion und
Anhänger-Prioritätenschaltung
Wir bedanken uns, dass Sie sich für ein Produkt aus unserem Hause entschieden haben.
Unsere Produkte werden für höchste Ansprüche an Qualität, Funktionalität und Design
gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese Anlei-
tung vor Einbau und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler
auszuschließen.
Wir wünschen Ihnen viel Freude mit Ihrem Produkt.
Car Guard Systems® GmbH | Westfälische Str. 169c | D-44309 Dortmund
Einbau: (0231) 880 840-10 | E-Mail: info@carguard.de | www.intelliroute.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Carguard ANGEL VIEW RUU22S
Inhaltszusammenfassung für Carguard ANGEL VIEW RUU22S
- Seite 1 Richtlinien. Bitte lesen Sie diese Anlei- tung vor Einbau und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler auszuschließen. Wir wünschen Ihnen viel Freude mit Ihrem Produkt. Car Guard Systems® GmbH | Westfälische Str. 169c | D-44309 Dortmund Einbau: (0231) 880 840-10 | E-Mail: info@carguard.de | www.intelliroute.eu...
-
Seite 2: Inhaltsverzeichnis
InHAltE INHALTE ZU DIESEM PRODUKT . . . . . . . . . . . . . . . . . . . 3 MONTAGE . -
Seite 3: Zu Diesem Produkt
ZU DIESEm PRoDUkt ZU DIESEM PRODUKT Zwei Bilder auf einem monitor. Hochwertig. Ein Videoeingang - zwei kameras - kein Problem. Die kamera- Umschaltbox ermöglicht die Ansicht der Bilder zweier kameras auf einem monitor. Beim rechts abbiegen wird die gleichzeitige Anzeige der Front- und Seitenkamera priorisiert. Sind Seiten- oder laderaum- und Heckka- mera angeschlossen, hat die Heckkamera Priorität. -
Seite 4: Zu Dieser Anleitung
ZU DIESER AnlEItUng ZU DIESER ANLEITUNG ► lesen Sie diese Anleitung sorgfältig durch und beachten Sie alle gegebenen Hinweise. ► Beachten Sie insbesondere auch alle Sicherheits- und Warnhinweise. ► Bewahren Sie diese Anleitung beim Produkt auf und geben Sie diese bei Bedarf auch an Dritte weiter. -
Seite 5: Allgemeine Sicherheitshinweise
AllgEmEInE SICHERHEItSHInWEISE ALLGEMEINE SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch • Die Umschaltbox ist nur zum festen Einbau in Fahrzeuge mit einem Bordnetz von 9 – 32 VDC geeignet. • Die Verwendung einer Rückfahrkamera entbindet den Fahrer/die Fahrerin nicht von der all- gemeinen Sorgfaltspflicht beim Führen von Fahrzeugen. •... -
Seite 6: Lagerung Und Aufbewahrung
AUSPACkEn Lagerung und Aufbewahrung • Beachten Sie die zulässigen temperaturbereiche für lagerung und Betrieb (siehe „technische Daten“ auf Seite 16). • Setzen Sie das gerät nicht Schmutz, Feuchtigkeit oder anderen schädlichen Einflüssen aus. • Setzen Sie das gerät keinen vermeidbaren mechanischen Belastungen aus. •... -
Seite 7: Geräteübersicht
gERätEüBERSICHt GERÄTEÜBERSICHT Vorderansicht 1 POWER: Stromversorgung 3 Bestätigungstaster 2 LED: Statusanzeige 4 Video Out: Videoausgang Rückansicht 1 Camera1 Input: Kameraeingang 1 2 Camera2 Input: Kameraeingang 2 7/20... -
Seite 8: Montage
montAgE MONTAGE ACHTUNG Beschädigungen durch fehlerhafte Montage oder ungeeigneten Montageort Durch eine fehlerhafte montage oder montage der Umschaltbox an einem nicht geeigneten ort können die Umschaltbox oder Fahrzeugkomponenten beschädigt werden. ► Wählen Sie zur montage einen ort, der folgende Anforderungen erfüllt: –... -
Seite 9: Installation
InStAllAtIon INSTALLATION VORSICHT Gefahren durch eine fehlerhafte Installation Eine fehlerhafte Installation mit falsch verlegten kabeln oder ungeschützten kabelver- bindungen kann zu Schäden an den komponenten und am Fahrzeug führen, z. B. durch verschmorte oder durchgebrannte Bauteile oder kabel. Dadurch verursachte Fehlfunktionen können Unfälle zur Folge haben. - Seite 10 InStAllAtIon KAMERA 1 INPUT KAMERA 2 INPUT . . . Abb. 1: Anschluss der Umschaltbox Kameras Umschaltbox Monitor Anschlusskabel POWER VCC 9 – 32 V Anschluss an Versorgungsspannung 2 . Schwarz Anschluss an Batterie-minus (masse) 3 . Weiß Weiß kAmERA 1 tRIggER Aktivieren der 1. kamera (Camera 1) 4 .
-
Seite 11: Inbetriebnahme
InBEtRIEBnAHmE INBETRIEBNAHME WARNUNG Bedienung während der Fahrt Das Bedienen der Umschaltbox während der Fahrt kann zu einer Ablenkung vom Straßenver- kehr und zu einem Unfall führen. ► Die Umschaltbox nicht während der Fahrt bedienen. ► Insbesondere die Umschaltbox nicht während der Fahrt erstmalig in Betrieb nehmen. Hierzu sind unter Umständen Einstellungen im menü... -
Seite 12: Menükonfiguration
mEnükonFIgURAtIon MENÜKONFIGURATION über das menü kann die Umschaltbox nach Ihren Wünschen konfiguriert werden. Das Hauptmenü öffnen Um das Hauptmenü zu öffnen, gehen Sie wie folgt vor und beachten die einzelnen Schritte: ► 1. Schließen Sie am AV-Ausgang das navigationsgerät oder den monitor an und schalten diesen ein. -
Seite 13: Durch Das Menü Wechseln Und Einstellungen
mEnükonFIgURAtIon Durch das Menü wechseln und Einstellungen bestätigen: ► 1. nutzen Sie die triggerkabel zum Durchschalten und Bestätigen der einzelnen Punkte. Dabei interpretieren folgende kabel die jeweilige Funktion: – kabelfarbe weiß: Im menü zurückspringen – kabelfarbe blau: Im menü vorwärts springen –... -
Seite 14: Wartung Und Pflege
WARtUng UnD PFlEgE WARTUNG UND PFLEGE Wartung In der Umschaltbox befinden sich keine Bauteile, die vom Benutzer gewartet werden können. Das Gehäuse nicht öffnen! Dadurch erlöschen alle Ansprüche auf Gewährleistung . ► Reinigung ACHTUNG Ungeeignete Reinigungsmittel und zu nasse Reinigung Ungeeignete Reinigungsmittel mit anlösenden Inhaltsstoffen oder Putzpartikeln können das gehäuse beschädigen. -
Seite 15: Gewährleistung
gEWäHRlEIStUng GEWÄHRLEISTUNG Alle Angaben sind ohne gewähr. Für Irrtümer oder Druckfehler übernimmt Car guard keine Haftung. Es gilt die gesetzliche gewährleistung von 2 Jahren. Die Gewährleistung erlischt in folgenden Fällen: • Die Bedienungsanleitung wurde nicht beachtet. • Das gerät wurde fehlerhaft eingebaut. •... -
Seite 16: Technische Daten
tECHnISCHE DAtEn TECHNISCHE DATEN Monitor Videoformate PAl/ntSC Sprache oberfläche Englisch Video-Eingänge • 2 Video-Eingänge für kameras Spitzenwert 1 Vp-p, Impedanz: 75 ohm • 1 AV-Eingang Spitzenwert 1 Vp-p, Impedanz: 75 ohm Audio-Eingänge • 1 Audio-Eingänge für kameras Spitzenwert: 1 Vp-p, Impedanz: 75 ohm • 1 AV-Eingang Spitzenwert: 1 Vp-p, Impedanz: 4,7 kohm Video-Ausgänge •... -
Seite 17: Eu-Konformitätserklärung
EU-konFoRmItätSERkläRUng EU-KONFORMITÄTSERKLÄRUNG We, Car guard Systems gmbH Adress: Westfälische Str.169c / 44309 Dortmund /germany, declare on our own responsibility, that the product: kind of equipment: Rückfahrkamera feststehend, Rückfahrkamera mit motorischer Verschluss- klappe, Doppelkamera, Doppelkamera mit motorischer Verschlussklappe, 9 – 32 Volt Spannungs- wandler, Seitenkamera, Umschaltbox, Rückfahrkamera-Bildübertragung per Funk, 7 Zoll lCD monitor model: ZURüF, ZURüF2, ZURüF24, ZURüF224, ZURümV, ZURümV24, ZURüDmV, ZURüm7F,... - Seite 18 EU-konFoRmItätSERkläRUng 18/20...
- Seite 19 EU-konFoRmItätSERkläRUng 19/20...
- Seite 20 Version: 27 .05 .2022 Car Guard Systems® GmbH | Westfälische Str. 169c | D-44309 Dortmund Einbau: (0231) 880 840-10 | E-Mail: info@carguard.de | www.intelliroute.eu...
